Sterowanie Prędkością Silnika DC z Arduino - Potencjometr i L298N

Witajcie entuzjaści DIY i robotyki! Kontynuujemy naszą serię o sterowaniu silnikiem DC, a dzisiaj skupimy się na regulacji prędkości obrotowej naszego silnika z użyciem potencjometru! Odkryjcie z nami, jak w prosty sposób zaimplementować te rozwiązania w Waszych projektach!

Co Się Dowiecie:

W trzeciej części naszej serii tutoriali zgłębimy, jak dodać potencjometr do układu Arduino i L298N, aby sterować prędkością silnika DC 12V. Dowiedzcie się:

Jak podłączyć potencjometr do Arduino.
Jak użyć kodu Arduino do odczytu wartości z potencjometru i sterowania prędkością silnika.
Jakie są najlepsze praktyki przy implementacji tego typu rozwiązania.

Nie przegapcie pełnego tutorialu na naszym kanale YouTube V-SLOT Polska, gdzie szczegółowo przeprowadzimy Was przez cały proces. Odkryjcie praktyczne zastosowania i wskazówki, które pomogą Wam w Waszych projektach. Obejrzyjcie film już teraz na youtube.com/@vslot.

Produkty i Narzędzia:

W naszym tutorialu wykorzystujemy następujące produkty, dostępne w sklepie V-SLOT Polska:

Silniki GoBilda z Enkoderem i Przekładnią
Arduino Mega 2560
Sterownik Silników DC L298N
Przewody
Potencjometr

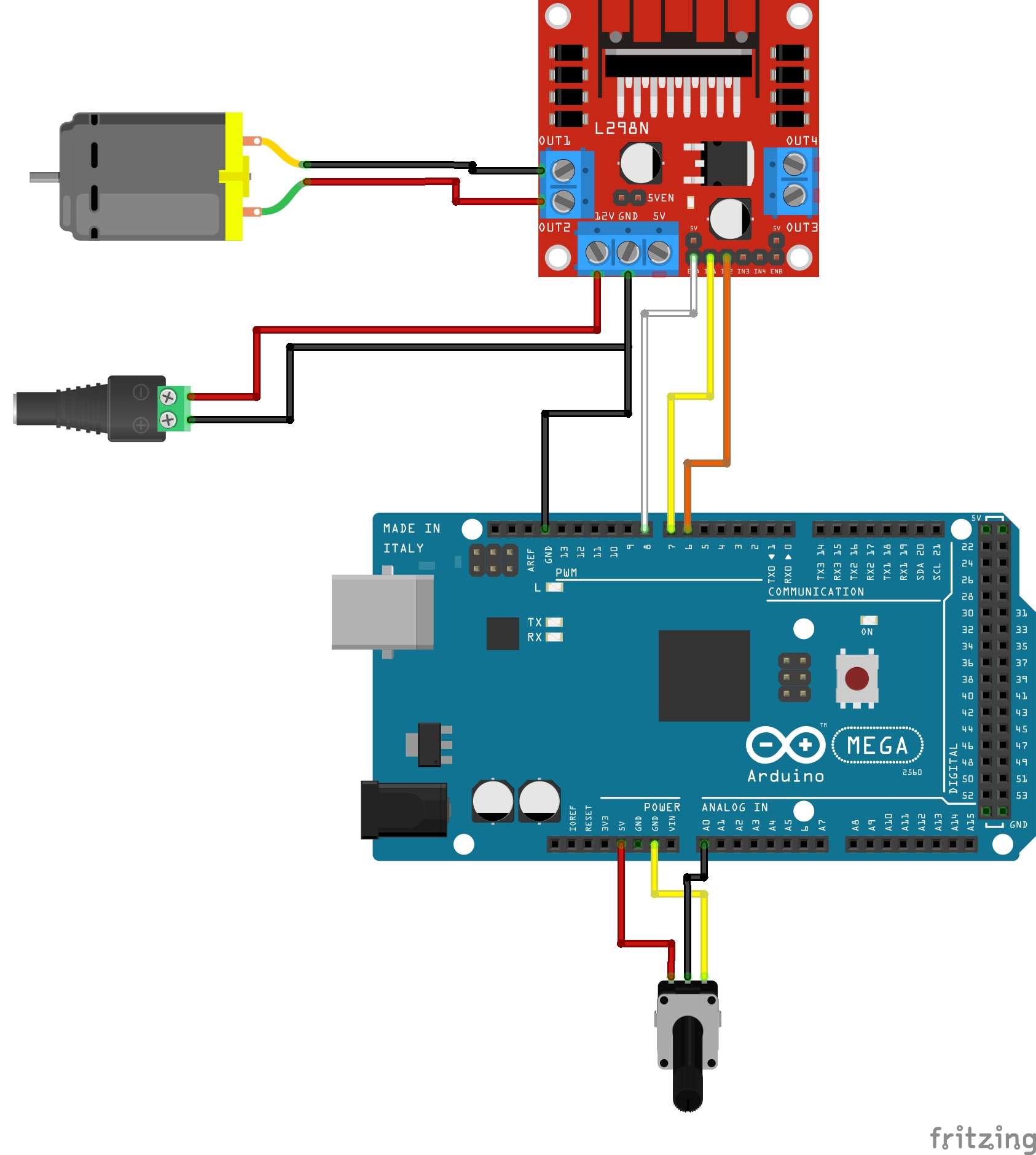

Schemat:

dc-motor-arduino-potencjometr

KOD ARDUINO (do pobrania na końcu wpisu) :

const int ENA = 8; // Pin PWM dla kanału A

const int IN1 = 7; // Pin IN1 dla kanału A

const int IN2 = 6; // Pin IN2 dla kanału A

const int potPin = A0; // Pin potencjometru

void setup() {

pinMode(ENA, OUTPUT);

pinMode(IN1, OUTPUT);

pinMode(IN2, OUTPUT);

pinMode(potPin, INPUT);

// Rozpoczęcie komunikacji szeregowej

Serial.begin(9600);

// Ustawienie stałego kierunku obrotu silnika

digitalWrite(IN1, HIGH);

digitalWrite(IN2, LOW);

}

void loop() {

// Odczytanie wartości z potencjometru

int potValue = analogRead(potPin);

// Wyświetlanie wartości potencjometru na monitorze portu szeregowego

Serial.print("Wartość potencjometru: ");

Serial.println(potValue);

// Przekształcenie odczytanej wartości na zakres PWM (0 - 255)

int pwmValue = map(potValue, 0, 1023, 0, 255);

// Ustawienie prędkości silnika

analogWrite(ENA, pwmValue);

// Krótkie opóźnienie

delay(500);

}

Podsumowanie:

Dziękujemy za wasze zainteresowanie i zachęcamy do eksperymentowania i uczenia się nowych umiejętności. Pamiętajcie, że świat elektroniki i robotyki jest otwarty dla każdego - wystarczy zacząć od pierwszego kroku i kontynuować naukę. Dołączcie do nas na V-SLOT Polska dla więcej tutoriali, inspiracji i komponentów do Waszych projektów!
