Sterowanie kierunkiem i prędkością silnika DC z arduino - Przyciski i potencjometr

Witajcie, pasjonaci DIY i robotyki! W czwartej części naszej serii tutoriali V-SLOT Polska wprowadzamy kolejny element do naszego układu - przycisk 3-pozycyjny, który umożliwia zmianę kierunku obrotów silnika DC GoBilda, oraz dalsze wykorzystanie potencjometru do regulacji prędkości. Przyłączcie się do nas, aby odkryć, jak te komponenty mogą współpracować, tworząc jeszcze bardziej zaawansowany i wszechstronny system sterowania!

Co Się Dowiecie:

W tej części serii zobaczycie, jak za pomocą prostego przycisku 3-pozycyjnego oraz potencjometru można nie tylko regulować prędkość, ale także kierunek obrotów silnika DC. Nauczycie się:

Jak podłączyć przycisk 3-pozycyjny i potencjometr do Arduino.
Jak wykorzystać kod Arduino do zmiany kierunku obrotów i regulacji prędkości silnika.
Jakie są najlepsze praktyki przy implementacji i debugowaniu tego typu systemów sterowania.

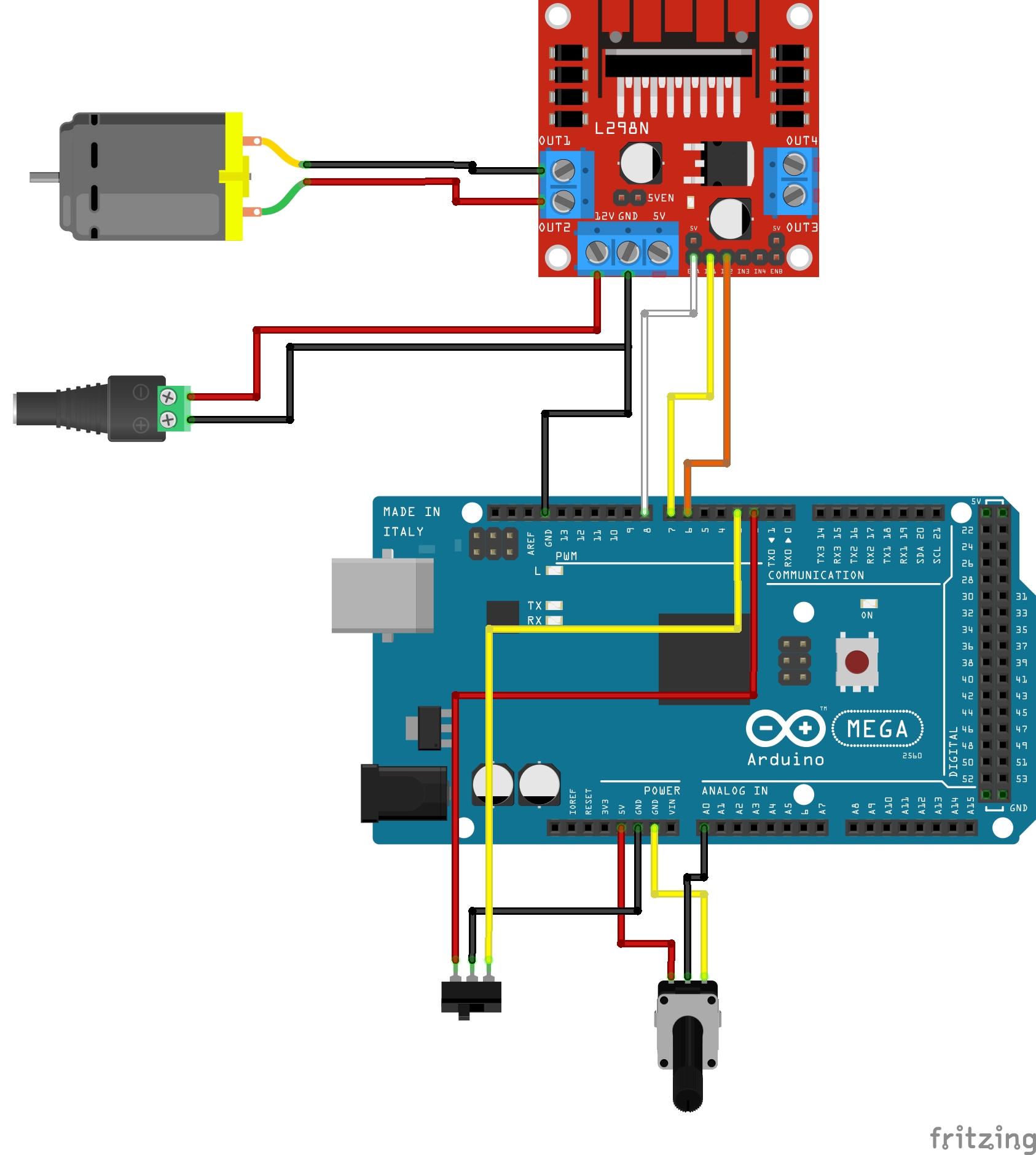

Schemat:

Praktyczna Demonstracja:

Zachęcamy Was do obejrzenia filmu, który dostarczy Wam pełnego kontekstu i praktycznych porad dotyczących budowy i programowania tego systemu. Odkryjcie z nami możliwości i potencjał, jaki dają te technologie, oglądając film już teraz na

Produkty i Narzędzia:

Do realizacji tego projektu wykorzystaliśmy następujące produkty dostępne w sklepie V-SLOT Polska:

- Silniki GoBilda z Enkoderem i Przekładnią

- Arduino Mega 2560

- Sterownik Silników DC L298N

- Przewody do płytek stykowych

- Pobierz Arduino IDE stąd, aby zacząć: https://www.arduino.cc/en/software

Kod Arduino (do pobrania na końcu wpisu):

Zapewniamy również kod źródłowy użyty w tym filmie, abyście mogli spróbować samodzielnie zaimplementować projekt w domowym zaciszu. Pobierzcie kod, eksperymentujcie z nim i dostosujcie do własnych potrzeb!

const int ENA = 8; // Pin PWM dla kanału A

const int IN1 = 7; // Pin IN1 dla kanału A

const int IN2 = 6; // Pin IN2 dla kanału A

const int potPin = A0; // Pin potencjometru

const int switchPinLeft = 2; // Pin przełącznika dla lewej pozycji

const int switchPinRight = 3; // Pin przełącznika dla prawej pozycji

void setup() {

pinMode(ENA, OUTPUT);

pinMode(IN1, OUTPUT);

pinMode(IN2, OUTPUT);

pinMode(potPin, INPUT);

pinMode(switchPinLeft, INPUT_PULLUP);

pinMode(switchPinRight, INPUT_PULLUP);

Serial.begin(9600);

}

void loop() {

int potValue = analogRead(potPin);

int pwmValue = map(potValue, 0, 1023, 0, 255);

bool switchStateLeft = digitalRead(switchPinLeft) == LOW;

bool switchStateRight = digitalRead(switchPinRight) == LOW;

if (switchStateLeft) {

// Ruch w lewo

digitalWrite(IN1, HIGH);

digitalWrite(IN2, LOW);

analogWrite(ENA, pwmValue);

} else if (switchStateRight) {

// Ruch w prawo

digitalWrite(IN1, LOW);

digitalWrite(IN2, HIGH);

analogWrite(ENA, pwmValue);

} else {

// Stop

digitalWrite(IN1, LOW);

digitalWrite(IN2, LOW);

analogWrite(ENA, 0);

}

// Wyświetlanie wartości potencjometru na monitorze portu szeregowego

Serial.print("Wartość potencjometru: ");

Serial.println(potValue);

delay(500);

}

Podsumowanie:

Dziękujemy za śledzenie naszej serii! Mamy nadzieję, że te tutoriale nie tylko dostarczą Wam wiedzy, ale także zainspirują do własnych eksperymentów i projektów. Świat elektroniki i robotyki jest pełen możliwości - zachęcamy Was do dalszego odkrywania, nauki i dzielenia się swoimi osiągnięciami. Dołączcie do nas na V-SLOT Polska, aby być na bieżąco z nowościami, poradami i wszystkim, co dotyczy świata twórców!
