Zestaw: Planer do frezarki 2020 V1.11
towar niedostępny
Opis
ZESTAW CZĘŚCI DO BUDOWY PLANERA DO FREZARKI GÓRNOWRZECIONOWEJ Wersja V.1.11
Profile V-SLOT i akcesoria pozwalają na budowę wielu różnych konstrukcji.
Wykorzystanie profili typu V oraz rolek V-Wheel umożliwia wykorzystanie profili jako prowadnicy.
Dzięki temu nie potrzebujemy już wałków, podpór wałków, łożysk oraz wielu innych elementów, które i tak często musimy umieścić na jakiejś konstrukcji.
W przypadku wykorzystania naszego systemu, element konstrukcyjny może być jednocześnie elementem wykorzystywanym do ruchu.
NOWA WERSJA V1.11 (od dnia 31.07.2020)
Nowa wersja planera została poprawiona względem starej w kilku aspektach.
Pozwoliło to na uzyskanie lepszej sztywności konstrukcji i poprawienia jakości pracy.
Zmiany jakich dokonano to :
- Zmiana mocowania wózka na osi X. Zastosowano płytę Gantry Plate 20-80mm
- Zwiększono obszar montażowy wrzeciona
- Zastosowano szersze profile aluminiowe dla osi X (2080)
WIDEO (wersja wcześniejsza V1)
Niniejszy produkt, to zestaw części do samodzielnego złożenia lub gotowy, złożony zestaw .
Wykorzystując te elementy zbudujesz przenośny, prosty planer do prac w takich materiałach jak drewno.
Konstrukcja jest lekka , przenośna i łatwa w budowie.
Istnieje wiele możliwości jej konfiguracji i rozbudowy.
W opcjach przy cenie możesz wybrać zestaw do samodzielnego złożenia gdzie w oparciu o wideo na naszym kanele YouTube będziesz mógł samodzielnie złożyć planer od zera lub zamówić gotowy, złożony zestaw, który chwilę po rozpakowaniu będzie gotowy do pracy!
Możesz skonfigurować swoją konstrukcje w kilkunastu rozmiarach od 500x500 mm aż do 2000 x 2000 mm!
Jeśli potrzebujesz planer o wymiarze ponad 2000mmx2000mm przejdź do produktu : LINK
Planer do drewna V-SLOT jest szybki w montażu i łatwy w transporcie!
Złożenie jednostki z komponentów nie powinno zająć dłużej jak 2-3 godziny nawet dla osoby początkującej.
Narzędzia jakich będziecie potrzebowali to klucze imbusowe, płaski klucz 8mm i ewentualnie gwintowniki.
Prowadnica do wrzeciona po pierwszym złożeniu jest łatwa w złożeniu i w transporcie.
Wystarczy wyciągnąć profile osi Y z wózka i do transportu mamy 3 elementy! - kwestia 2 minut
Ponowne złożenie jednostki w nowym to również kwestia 2-3 minut !
MODEL 3D:
RODZAJ PROFILI OSI Y A WYSOKOŚĆ OBRABIANEGO MATERIAŁU:
W zależności od tego jak wysoki materiał będziecie chcieli Państwo obrabiać warto zwrócić uwagę na zastosowane profili dla osi Y.
Istnieje kilka możliwości :
- Stosując profile V-SLOT 2040 do osi Y oraz płytę podstawy wrzeciona o grubości 5mm uzyskacie przestrzeń ok. 20mm .
- Stosując profile V-SLOT 2060 do osi Y oraz płytę podstawy wrzeciona o grubości 5mm uzyskacie przestrzeń/wysokość roboczą ok. 40 mm.
- Stosując profile V-SLOT 2080 do osi Y oraz płytę podstawy wrzeciona o grubości 5mm uzyskacie przestrzeń/wysokość roboczą ok. 60 mm.
Na zdjęciu niżej przedstawiono wysokość od podstawy do dolnej krawędzi wózka przy zastosowaniu płyty mocującej wrzeciono o grubości 5mm oraz przy zastosowaniu profili osi Y typ 2040 V-SLOT.
SZKICE:

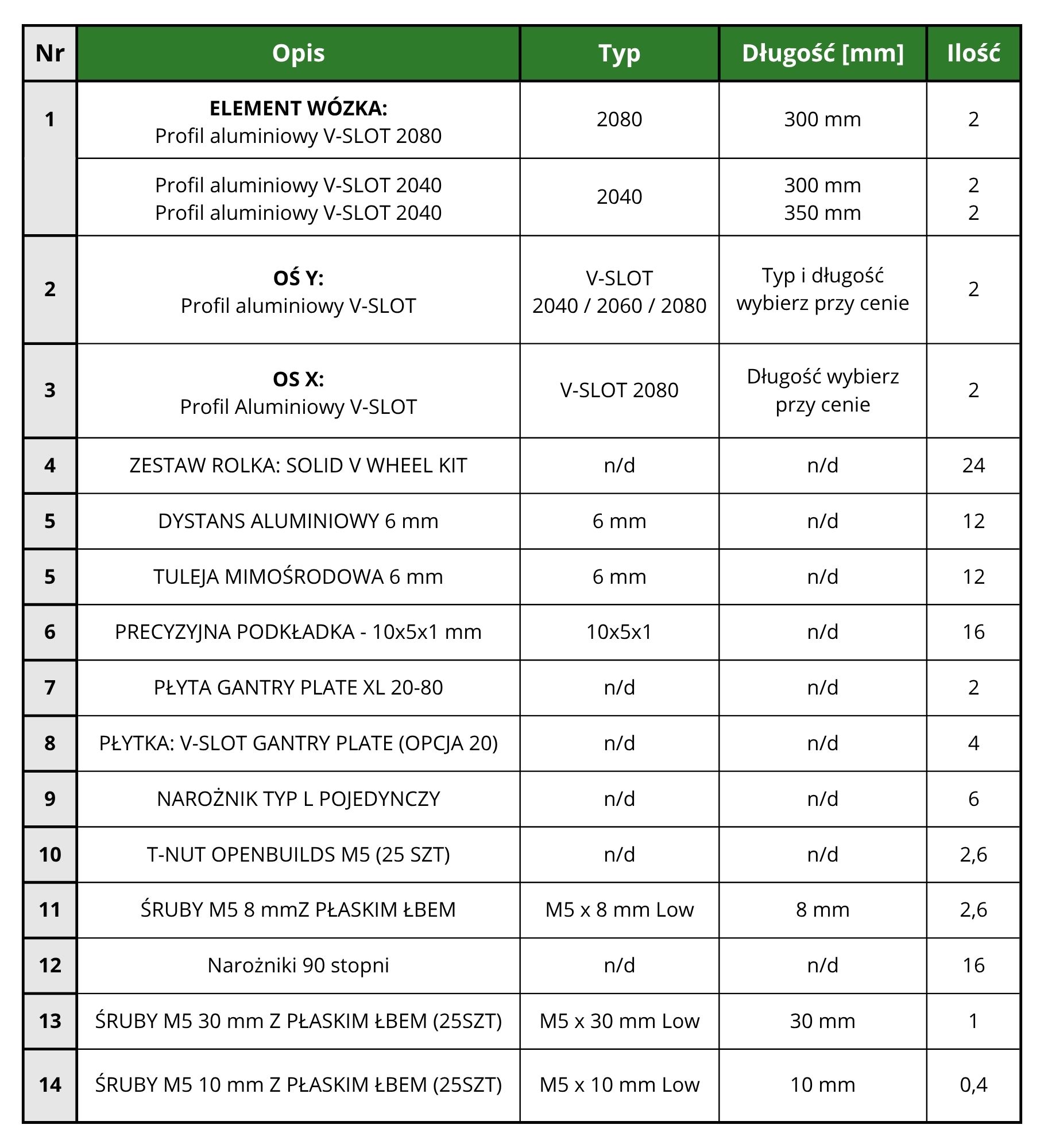

Zestaw zawiera (WERSJA V1.1 Z DNIA 28.07.2020) :
nr | Opis | TYP | Długość [mm] | Liczba |
1 | ELEMENT WÓZKA: Profil aluminiowy V-SLOT 2080 |
2080 | 330mm | 2 |
2 | Profil aluminiowy V-SLOT 2040 | 2040 | 300mm | 2 |
2 | OŚ Y: Profil aluminiowy V-SLOT |
V-SLOT 2040 / 2060 / 2080* |
WYBIERZ PRZY CENIE *Typ wybierz przy cenie |
2 |
3 | OS X: Profil Aluminiowy V-SLOT |
V-SLOT 2080* | WYBIERZ PRZY CENIE | 2 |
4 | ZESTAW ROLKA: SOLID V WHEEL KIT | n/d | n/d | 16 |
5 | DYSTANS ALUMINIOWY 6MM | 6mm | 8 | |
5 | TULEJA MIMOŚRODOWA | 6mm | n/d | 8 |
6 | PRECYZYJNA PODKŁADKA - 10X5X1MM | 10x5x1 | n/d | 16 |
7 | PŁYTA GANTRY PLATE XL 20-80 | n/d | n/d | 2 |
8 | OPENBUILDS 3-STRONNA KOSTKA POŁĄCZENIOWA (V-SLOT) | n/d | n/d | 8 |
9 | NAROŻNIK TYP L POJEDYNCZY OPENBUILDS | n/d | n/d | 4 |
10 | T-NUT OPENBUILDS M5 (25 SZT) | n/d | n/d | 2 |
11 | ŚRUBY M5 8 MM Z PŁASKIM ŁBEM | M5 x 8mm Low | 8mm | 2 |
12 | Narożniki 90 stopni | n/d | n/d | 4 |
13 | ŚRUBY M5 30 MM Z PŁASKIM ŁBEM (25SZT) | M5 x 30mm LOW | 30 mm | 1 |
UWAGA!
Zestaw nie zawiera:
- Płyty podstawy do umocowania narzędzia / frezarki
Nie mniej aby przygotować taką podstawę może wam wystarczyć kawałek płyty aluminiowej/drewna/płyty MDF, którą należy nawiercić w odpowiednich miejscach tak aby uchwycić wrzeciono. - Płyty podstawy maszyny widocznej na grafikach / zdjęciach
- Wrzeciona / frezarki
DODATKOWO MOŻESZ DOBRAĆ :
W celu blokowania osi X lub Y można zastosować zaciski, które posłużą jako hamulce dla danej osi.
Przy cenie możesz wybrać następujące opcje:
- Brak zacisków hamulcowych
- Zaciski po 1 szt dla osi X i Y
- Zaciski po 2 szt dla każdej z osi (X/Y)
