Prowadnica liniowa z profili V-Slot
Profile V-Slot znajdują wiele zastosowań w wielu branżach.
Specjalna konstrukcja profili V-Slot pozwala na ruch liniowy stołu wyposażonego w kółka V-Wheel.
W zależności od modelu kółek , takie rozwiązanie może idealnie sprawdzić się przy budowie prostego slidera np. Do apartatu fotograficznego, budowy drukarki 3D, frezarki CNC i wielu innych maszyn.
Jak zbudować podstawową prowadnicę liniową z profili V-Slot?
Profil aluminiowy typu V-Slot pozwala nam na stworzenie wielu różnych konstrukcji.
Zastosowanie płyt montażowych OpenBuilds umożliwia stworzenie elementu gdzie napęd może być umieszczony w różnych pozycjach.
Poniżej zaprezentujemy Wam kilka przykładów prowadnicy liniowej stworzonej z akcesoriów OpenBuilds.

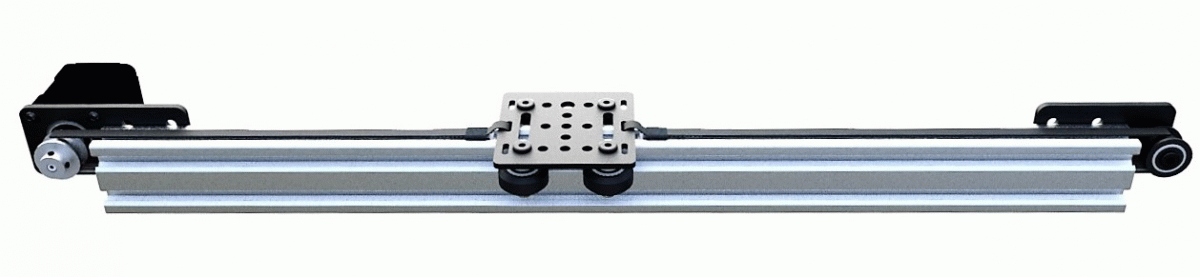

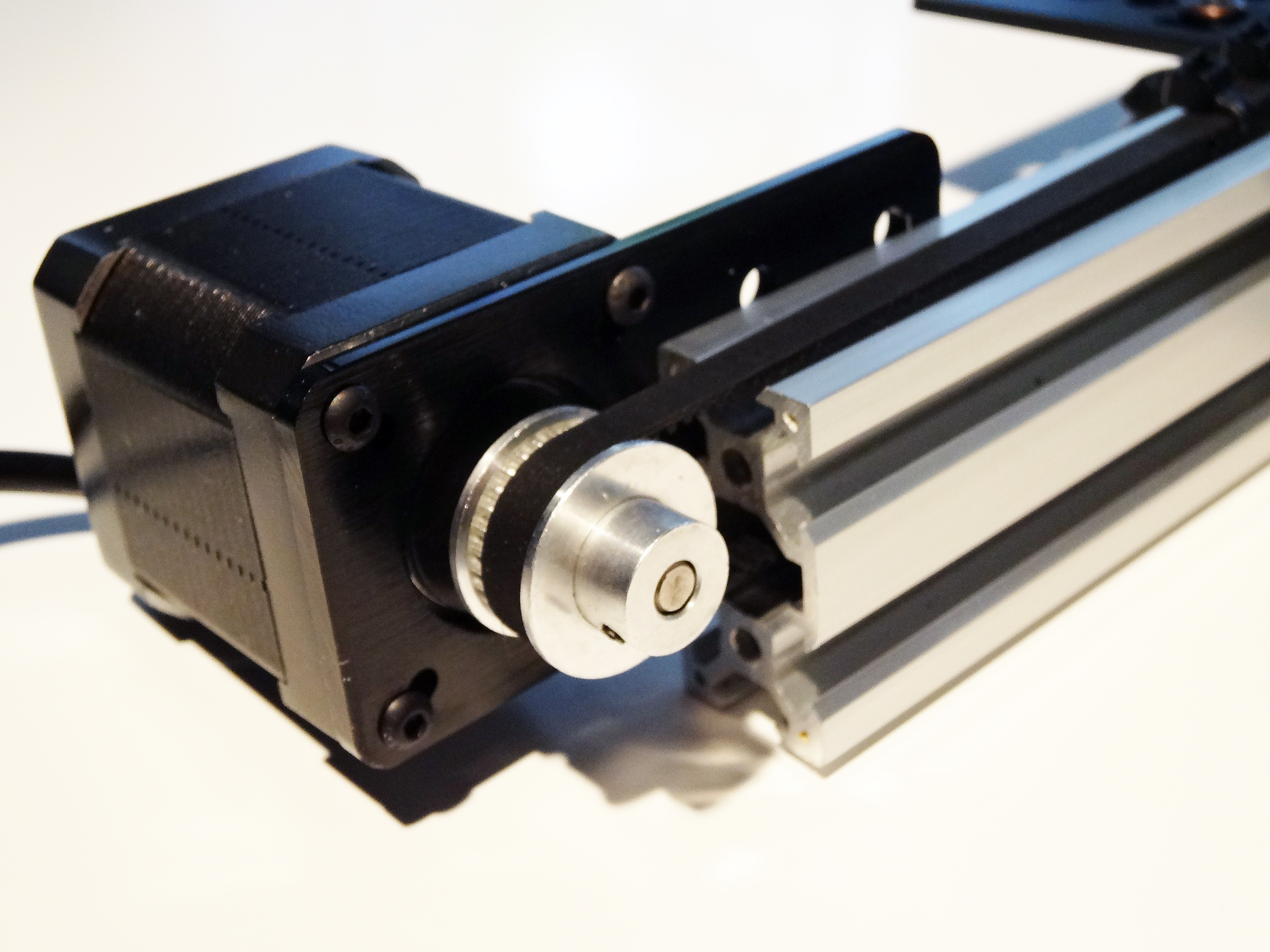

Prowadnica liniowa z profili V-Slot 2040 z paskiem zębatym.
Możemy przyjąć, że jest to podstawowa konstrukcja prowadnicy liniowej.
Do jej budowy będziemy potrzebować:

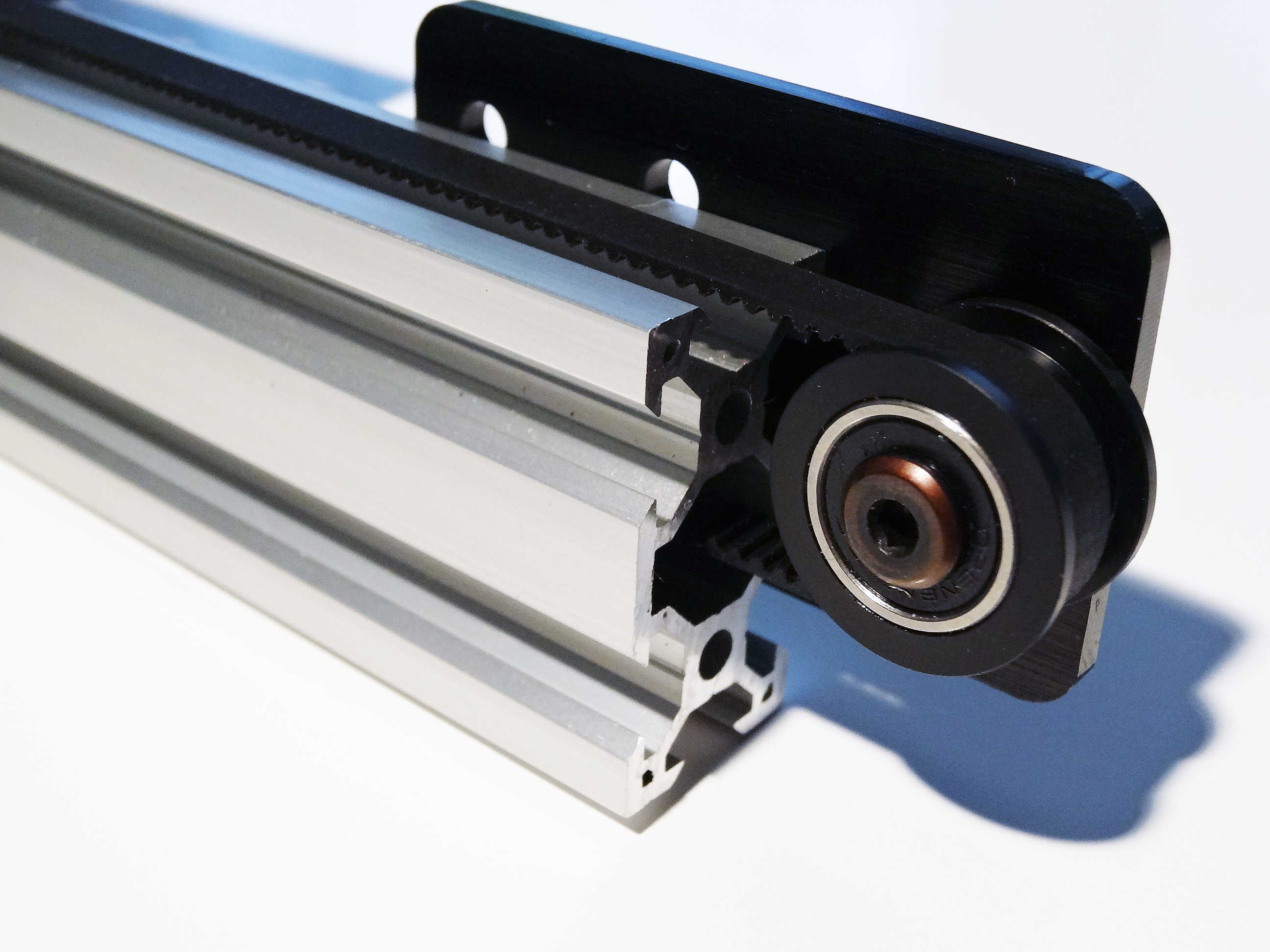

- Płytkę montażową dla mocowania koła napinającego OpenBuilds (1 szt)
- Profil aluminiowy V-Slot 2040 (20x40) o dowolnej długości ( 1 szt)
- Płytkę montażową Gantry Plate 20mm ( 1szt )
- Pasek zębaty (o odpowiedniej długości)
- Tuleje mimośrodowe ( 2-4 szt)
- Zestaw rolka V-Wheel (4 szt)
- Zacisk do pasków zębatych ( min. 2 szt )
- Śruby montażowe
- Imbusy
- Wkrętak
Elementy wymienione wyżej pozwolą nam na zbudowanie prostej prowadnicy liniowej o długości 1 metra to koszt w granicach 280-320 zł brutto.
Jest to gotowy element, który z powodzeniem może być jedną z osi w konstrukcji drukarki 3D!
Jeden profil konstrukcyjny a wiele zastosowań !
W zależności od urządzenia jakie budujemy, możemy przebudować naszą konstrukcję w taki sposób aby spełniała ona nasze oczekiwania.

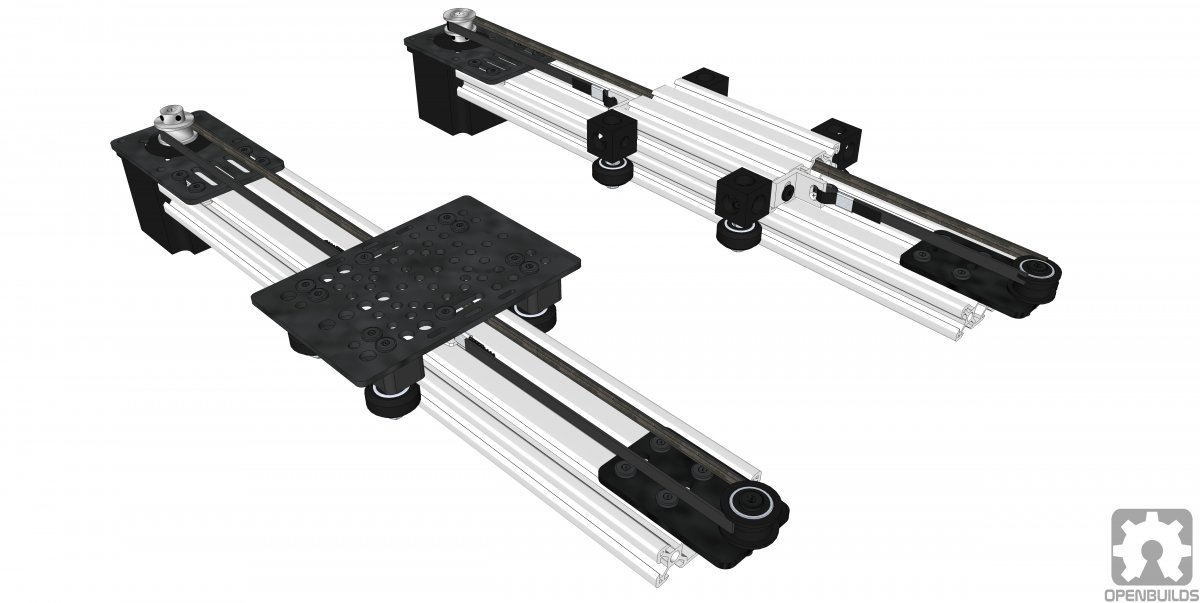

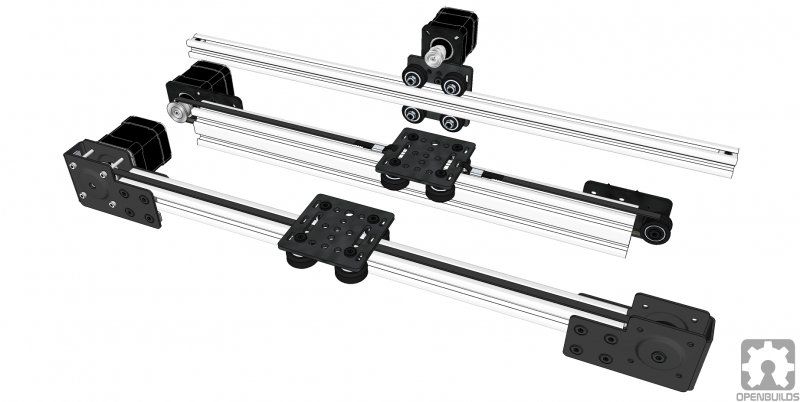

Na zdjęciach niżej znajdziecie jeszcze kilka przykładów prowadnicy liniowej opartej na profilu aluminiowym V-Slot 2040.
Jeśli masz jakieś pytania - pisz do nas shop@v-slot.pl lub dzwoń 519 337 057
