W naszym sklepie v-slot.pl znajdą Państwo wyjątkowe profile aluminiowe OpenBuilds V-Slot.
Profile występują w kilku rodzajach i mają wiele zastosowań.

Ten typ profili aluminiowych dzielimy ze względu na rozmiary, które określane są w naszym sklepie jako :



Każdy z wymienionych wyżej profili występuje również w 2 odmianach:

  • Profile V-Slot anodowane w kolorze srebrnym
  • Profile V-Slot w kolorze czarnym

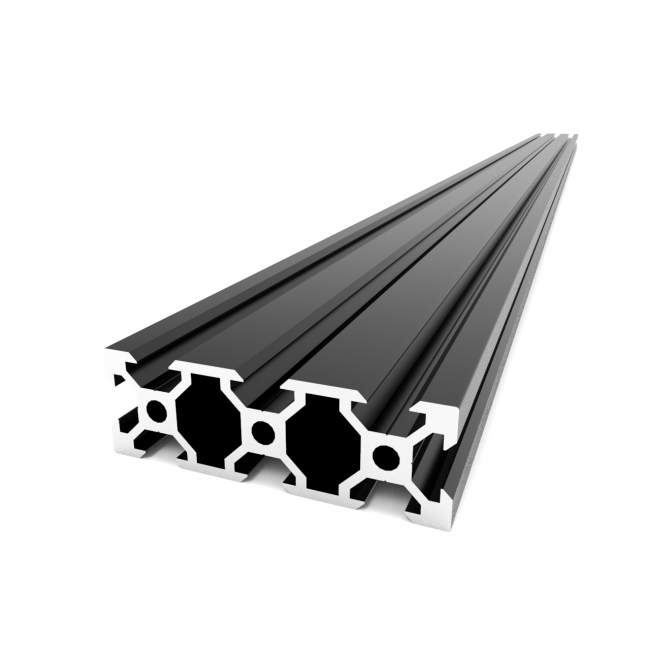

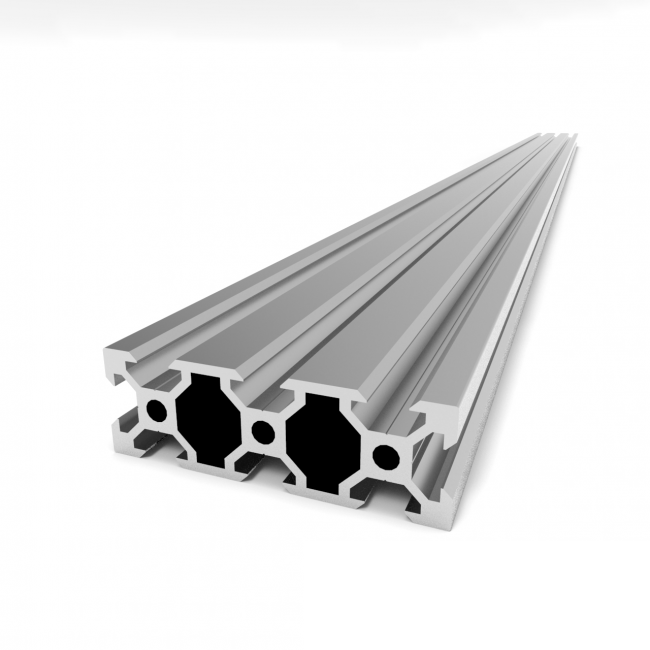

 Profil V-Slot_2040_Sr Profil_V_Slot_2060

Czym różnią się profile V-Slot od standardowych profili konstrukcyjnych?

Profil aluminiowy standardowy, często nazywany jest profilem “T” rowkowym lub profilem aluminiowym konstrukcyjnym.

Standardowe profile aluminiowe używane od dawna służą do budowy różnego rodzaju maszyn czy stanowisk pracy. Profile aluminiowe konstrukcyjne są używane wszędzie tam, gdzie liczy się możliwość wykonania różnego rodzaju połączeń i rozbudowy systemu profili.
Przy zastosowaniu elementów dodatkowych, możemy profile z sobą łączyć pod różnym kątem, instalować na nich dodatkowe komponenty takie jak elementy elektroniki, pneumatyki, tablice, znaki , przyciski i wiele więcej.
Wszystko to jest możliwe dzięki specjalnie zaprojektowanym rowkom, które umożliwiają instalację tych wszystkich w-w elementów.

Standardowy profil aluminiowy konstrukcyjny

Foto: Przekrój: Standardowy profil aluminiowy konstrukcyjny

Profile aluminiowe V-Slot są odpowiednikiem tych standardowych profili jednak posiadają jeszcze jedną bardzo ważną funkcjonalność.
Rowki w profilach typu “V” , są specjalnie zaprojektowane w ten sposób aby umożliwić ruchu liniowy.
Wraz z profilami V zostały zaprojektowane i wyprodukowane specjalistyczne kółka OpenBuilds (v-wheel), które idealnie pasują z tym typem profili.
W profilu aluminiowym standardowym krawędź rowka jest prosta przez co ruch liniowy po jego powierzchni nie sprawdzi się tak jak jest to możliwe w przypadku profili V.

Profil aluminiowy OpenBuilds vslot 20x20

Fot. Przekrój: Profil aluminiowy OpenBuilds vslot 20x20

Jak łączyć profile aluminiowe V-Slot?

Tak jak jest to w przypadku standardowych profili aluminiowych konstrukcyjnych, profile OpenBuilds V-Slot można łączyć z sobą oraz z dodatkowymi podzespołami za pomocą specjalnych łączników.
Każdy z łączników daje wiele różnych możliwości.
Możemy wyszczególnić kilka standardowych typów łączników do profili aluminiowych OpenBuilds

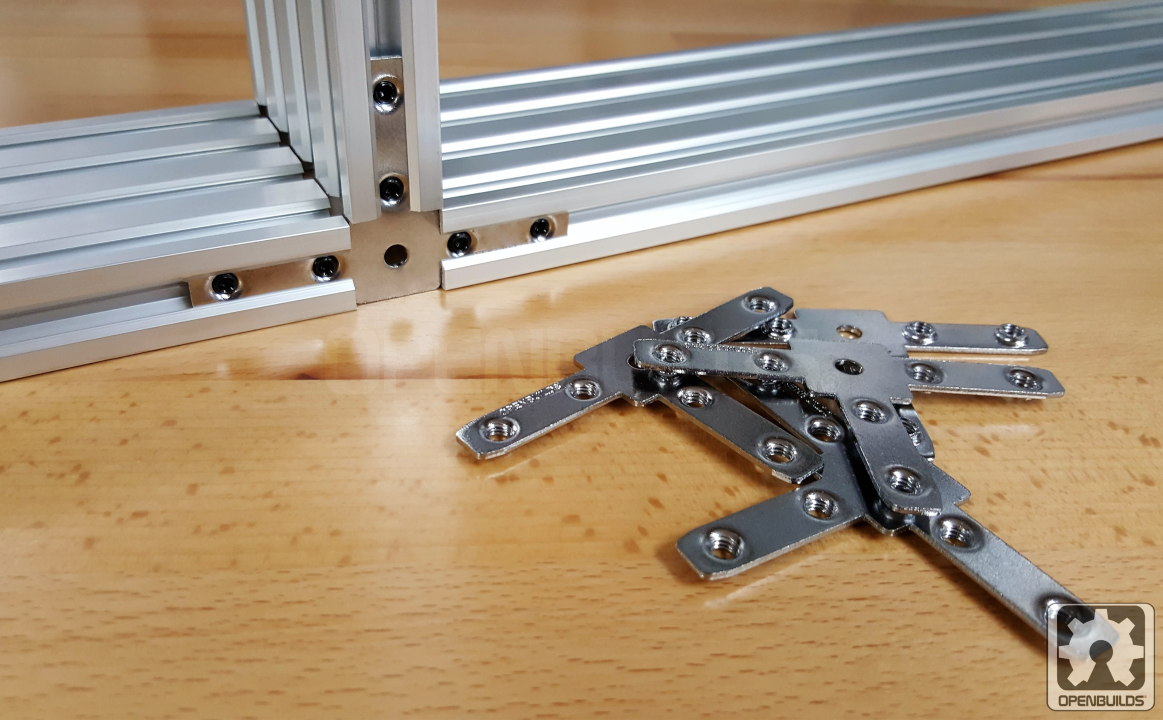

  • Łączniki instalowane zewnętrzne na profilach
  • Łączniki instalowane wewnątrz rowka



Łączniki zewnętrzne to elementy, które nadają się idealnie do łączenia profili tak aby zachować jak największą sztywność konstrukcji.

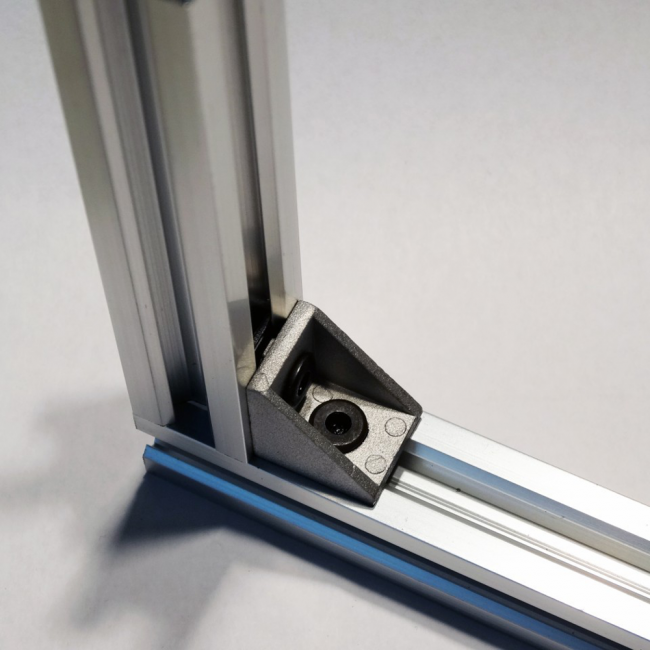

Przykładem jest Narożnik do łączenia profili aluminiowych umożliwiający łączenie profili pod kątem 90 stopni.

Lacznik do profili v-slot

Ten rodzaj łącznika wymaga przytwierdzenia go za pomocą śrub, które znów utrzymywane są w profilu przy pomocy wpustów rowkowych do profili aluminiowych, które po dokręceniu śruby opierają się o krawędź profili przez co łącznik dociskany jest do profili i utrzymuje się w danej pozycji.

Innym przykładem łącznika zewnętrznego jest łącznik narożny typu L, który podobnie jak łącznik wymieniony wyżej umożliwia łączenie profili pod kątem 90 stopni.

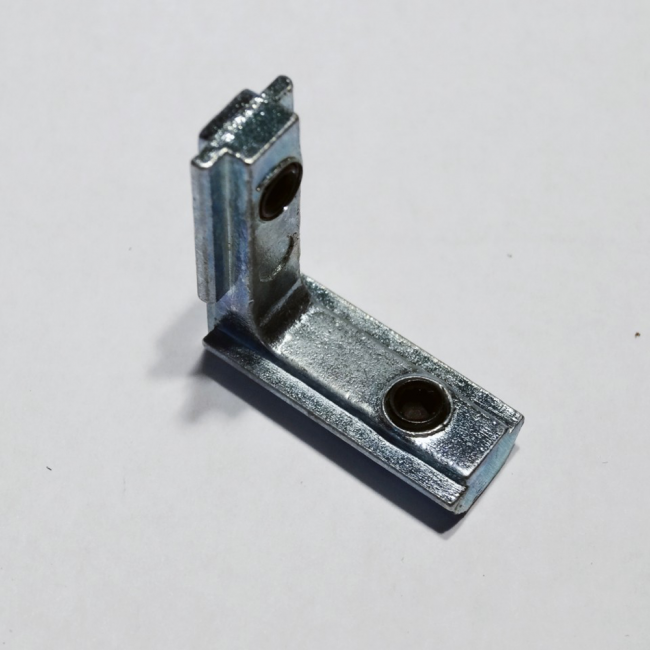

Druga grupa łączników to elementy które instalowane są wewnątrz rowka.
Ten typ łączników jest szczególnie doceniany w konstrukcjach, gdzie liczy się estetyka konstrukcji.
Makerlink - łączniki wewnętrzne do profili aluminiowych znajdziecie w naszym sklepie w wielu różnych konfiguracjach.
Ten typ łącznika umożliwi Wam nie tylko estetyczne wykonanie połączenia ale i łączenie wielu profili pod różnymi kątami!

Do czego używać profili systemu V-slot ?

Zastosowań profili aluminiowych znajdziecie naprawdę wiele.
Jak wcześniej wspomnieliśmy, profile te nie różnią się znacząco od standardowych profili aluminiowych konstrukcyjnych i mogą z powodzeniem sprawdzić się przy budowie biurek, stolików, stojaków i innego wyposażenia stanowisk pracy.
Profile V-Slot nadają się również do budowy różnego rodzaju konstrukcji i podstaw pod stoły operacyjne, wózki jezdn, platformy.
Profile aluminiowe OpenBuilds V-Slot ze względu na swoją wyjątkową budowę mogą być używane do budowy maszyn gdzie ważny jest ruch liniowy, co w przypadku standardowych profili aluminiowych jest możliwe tylko po zainstalowaniu na nim np. Prowadnicy w wałkiem liniowym i łożyska.



Jakie urządzenia budować z przy użyciu profili aluminiowych OpenBuilds V-Slot ?

Profile typu V dostępne są na rynku od kilku lat i zostały one wykorzystane do budowy wielu oryginalnych i autorskich konstrukcji.

Jednym z przykładów jest zastosowanie profili V-Slot jako profil do budowy drukarki 3D gdzie wykorzystywany jest ruch liniowy.
W internecie można znaleźć wiele ciekawych konstrukcji, gdzie zastąpiono wałki liniowe i łożyska a użyto profili V-Slot, które są zarówno szkieletem drukarki 3D jak oraz elementem po którym poruszają się wózki w osi X,Y oraz Z.
Profile OpenBuilds są również wykorzystywane przy budowie lekkich frezarek CNC czy lekkich grawerek laserowych.
Zastosowanie tych profili, rolek OpenBuilds V-Wheel wraz z paskami zębatymi i silnikami krokowymi umożliwia precyzyjny i szybki ruch danej osi.





Przykładem może być zestaw OpenBuilds Acro

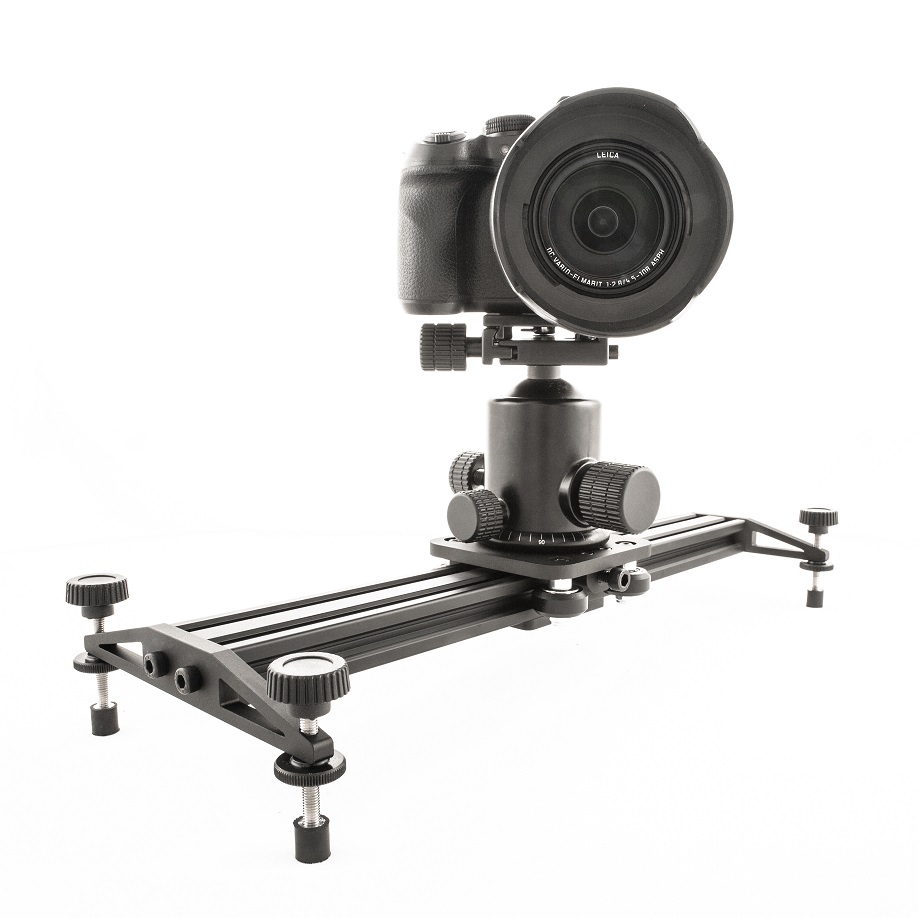

Innym bardzo interesującym przykładem urządzenia w którym zastosowano profile V-Slot są slidery do aparatów i kamer.

Slidery umożliwiają m.in płynny ruch kamery w danej linii dzięki czemu możemy nagrać bardzo profesjonalne ujęcia.
Atutem profili V-Slot jest możliwość ich rozbudowy, łączenia oraz montażu dodatkowych akcesoriów.
W kilka chwil możemy zautomatyzować slider dokładając do niego silnik oraz sterownik przez co slider będzie płynnie poruszał się po linii w określonym czasie!

W naszym sklepie znajdziecie również różnego rodzaju slidery do kamer i aparatów!

Profile aluminiowe V-Slot dają nam sporo możliwości i często ogranicza nas jedynie nasza wyobraźnia.
My wkrótce zaprezentujemy Wam jeszcze wiele ciekawych zastosowań i przykładów maszyn, które zostały zbudowane właśnie dzięki profilom V-Slot!



Gdzie kupić profile OpenBuilds V-Slot ?

Wszystkie profile aluminiowe potrzebne do budowy Waszych konstrukcji, łączniki, narożniki śruby, kółka V-Wheel, gotowe zestawy do samodzielnego montażu i wiele więcej znajdziecie w naszym sklepie V-Slot.pl
