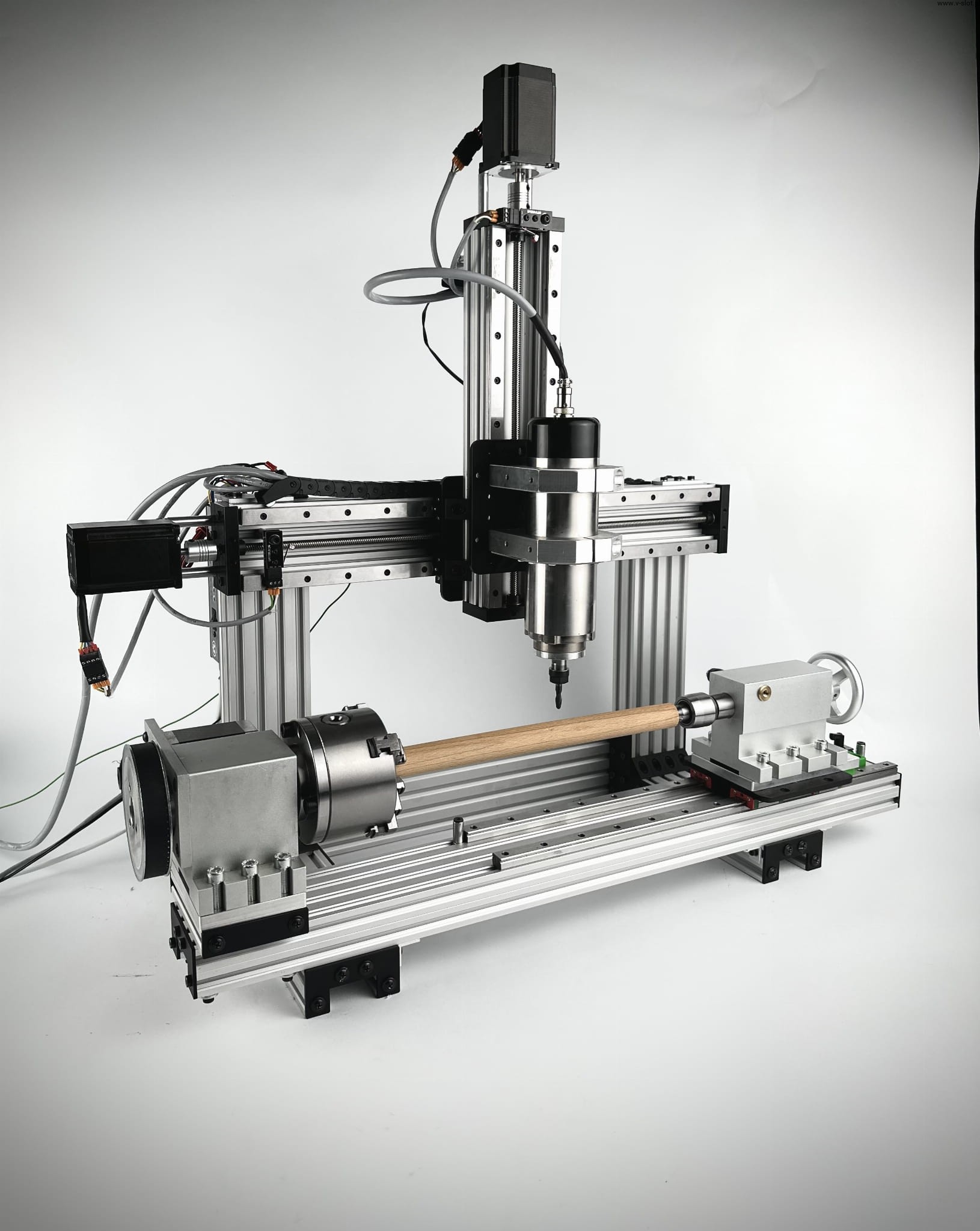

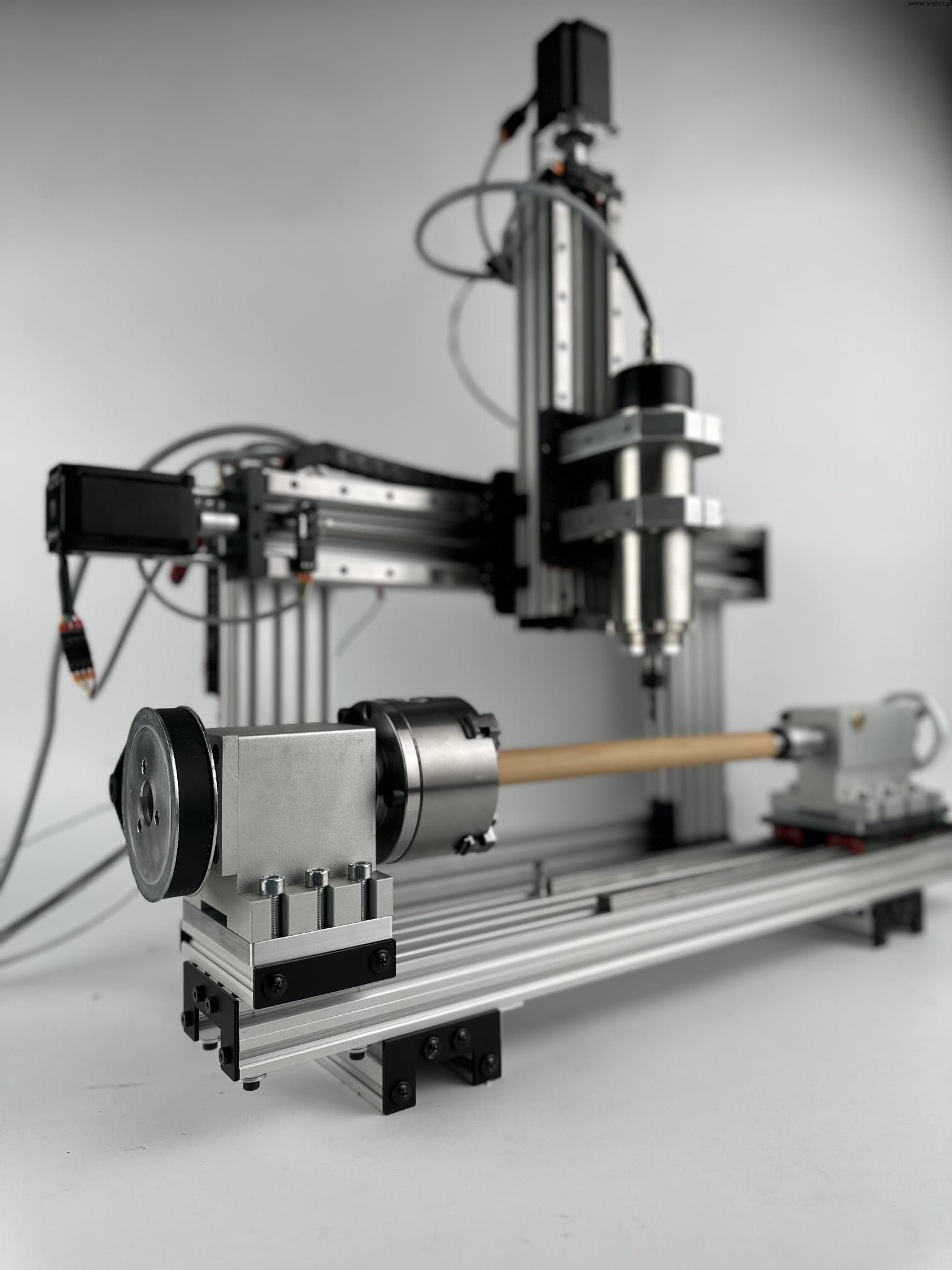

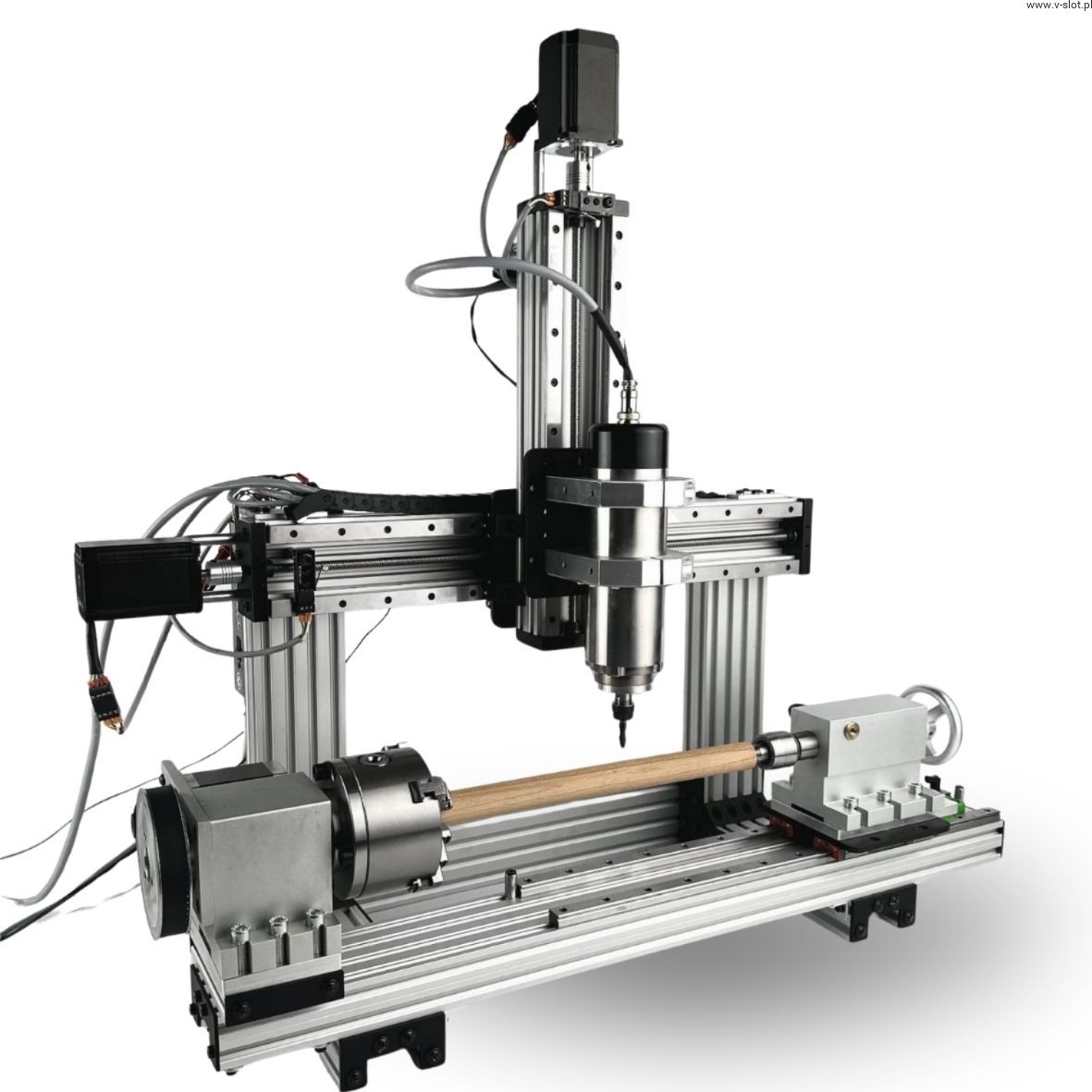

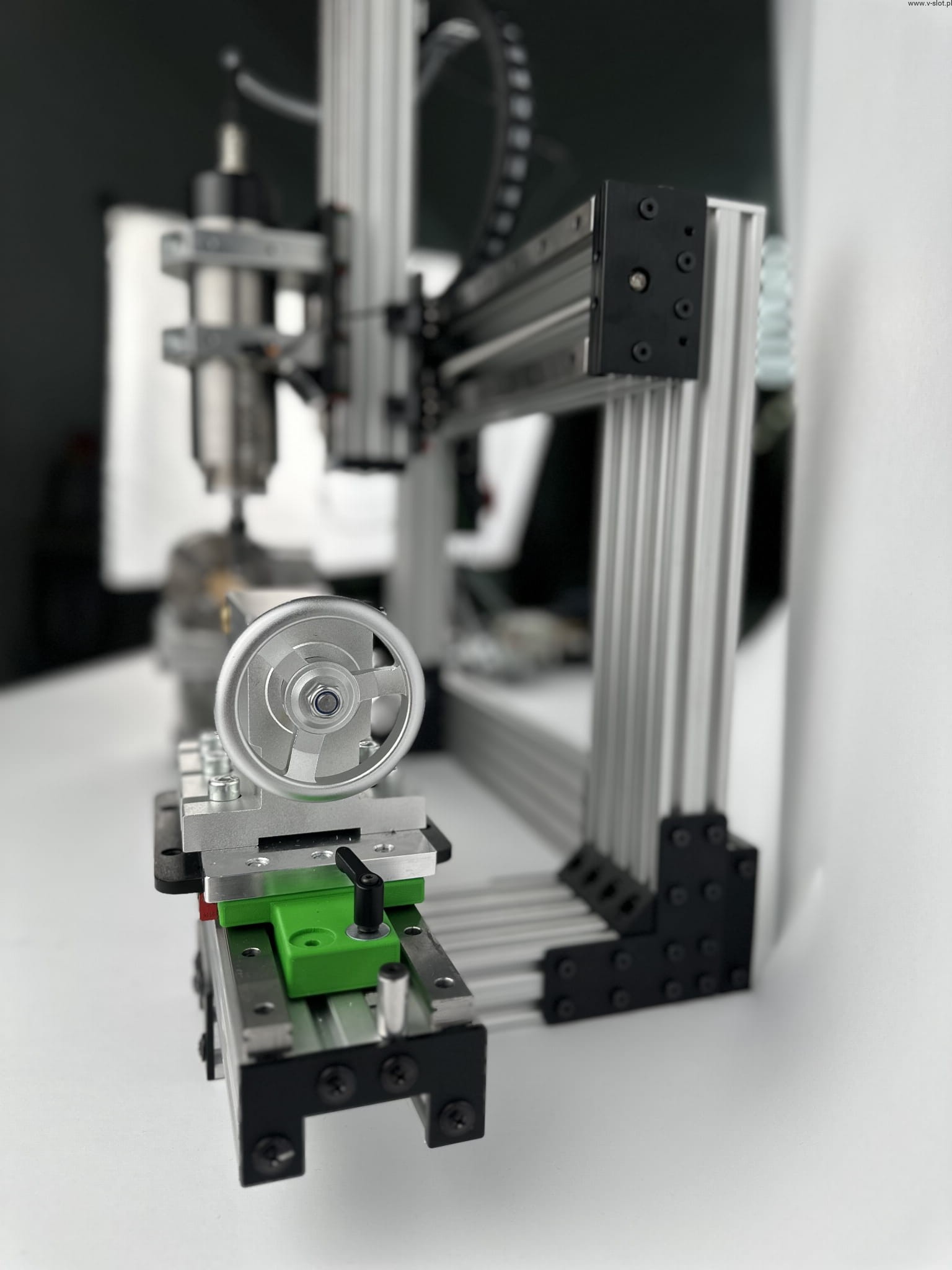

V-SLOT ROTARY MINI - CNC Z OSIĄ OBROTOWĄ

Z dumą prezentujemy V-SLOT Rotary Mini - najnowszy dodatek do naszej kolekcji maszyn CNC, zaprojektowany i zbudowany przez V-SLOT Polska.

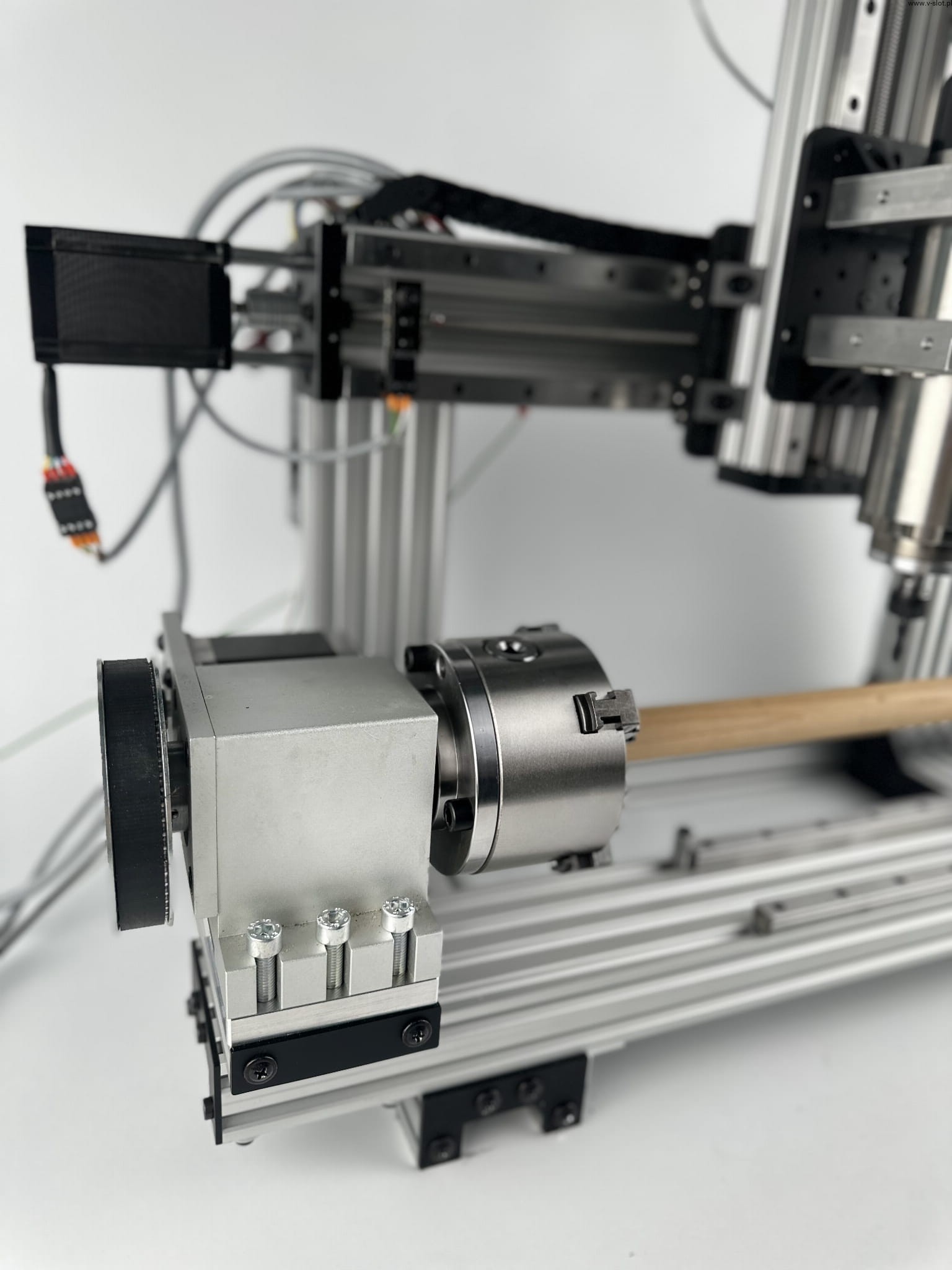

Nasze urządzenie wykorzystuje technologię prowadzenia w 3 osiach:

• X
• Z
• A (oś obrotowa)

co sprawia, że jest niezwykle wszechstronne w działaniu.

V-SLOT Rotary Mini to połączenie innowacji i jakości. Maszyna została zbudowana w oparciu o system profili aluminiowych oraz akcesoriów V-SLOT, co gwarantuje jej trwałość i precyzyjność działania.

Dzięki V-SLOT Rotary Mini możesz obrabiać różnorodne materiały, takie jak pianki, tworzywo (miękkie i twarde), drewno (miękkie i twarde) oraz przeprowadzać lekkie prace w aluminium. Idealna dla hobbystów i półprofesjonalistów poszukujących niezawodnej maszyny CNC.

Zainwestuj w precyzję i jakość, wybierając V-SLOT Rotary Mini. Nasza maszyna to gwarancja precyzyjnego obrabiania i wieloletniej satysfakcji z użytkowania.

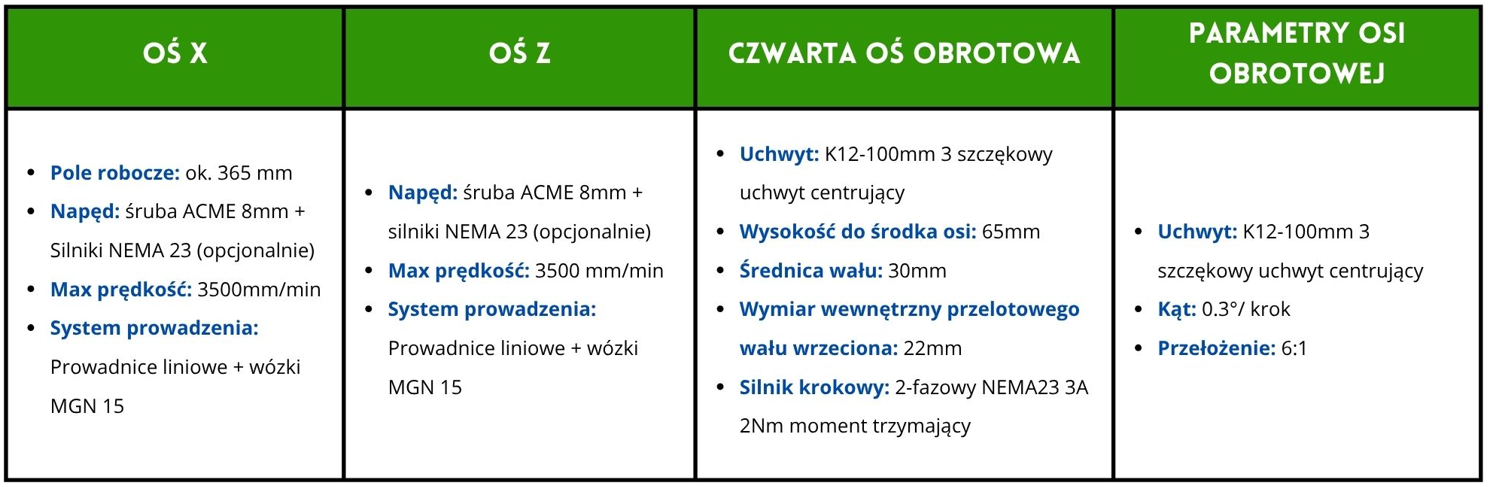

DANE TECHNICZNE PODSTAWOWE:

• Wymiary:

Wysokość: ok. 70 cm

Głębokość: ok. 30 cm

Szerokość: ok. 100 cm

• Maksymalna średnica obrabianego materiału: 180 mm
• Zasilanie: 230V (klasyczne gniazdo) z zasilaczem o mocy 24V/350W

CO ZAWIERA PODSTAWOWA KONFIGURACJA MASZYNY?

Kupując frezarkę CNC Rotary Mini otrzymujesz kompletną, złożoną i skalibrowaną maszynę przygotowaną do dalszej konfiguracji pod własne potrzeby.

W zestawie podstawowym znajdują się wszystkie niezbędne elementy do uruchomienia maszyny, m.in.:

• Konstrukcja frezarki Rotary Mini
• Sterownik
• Silniki krokowe

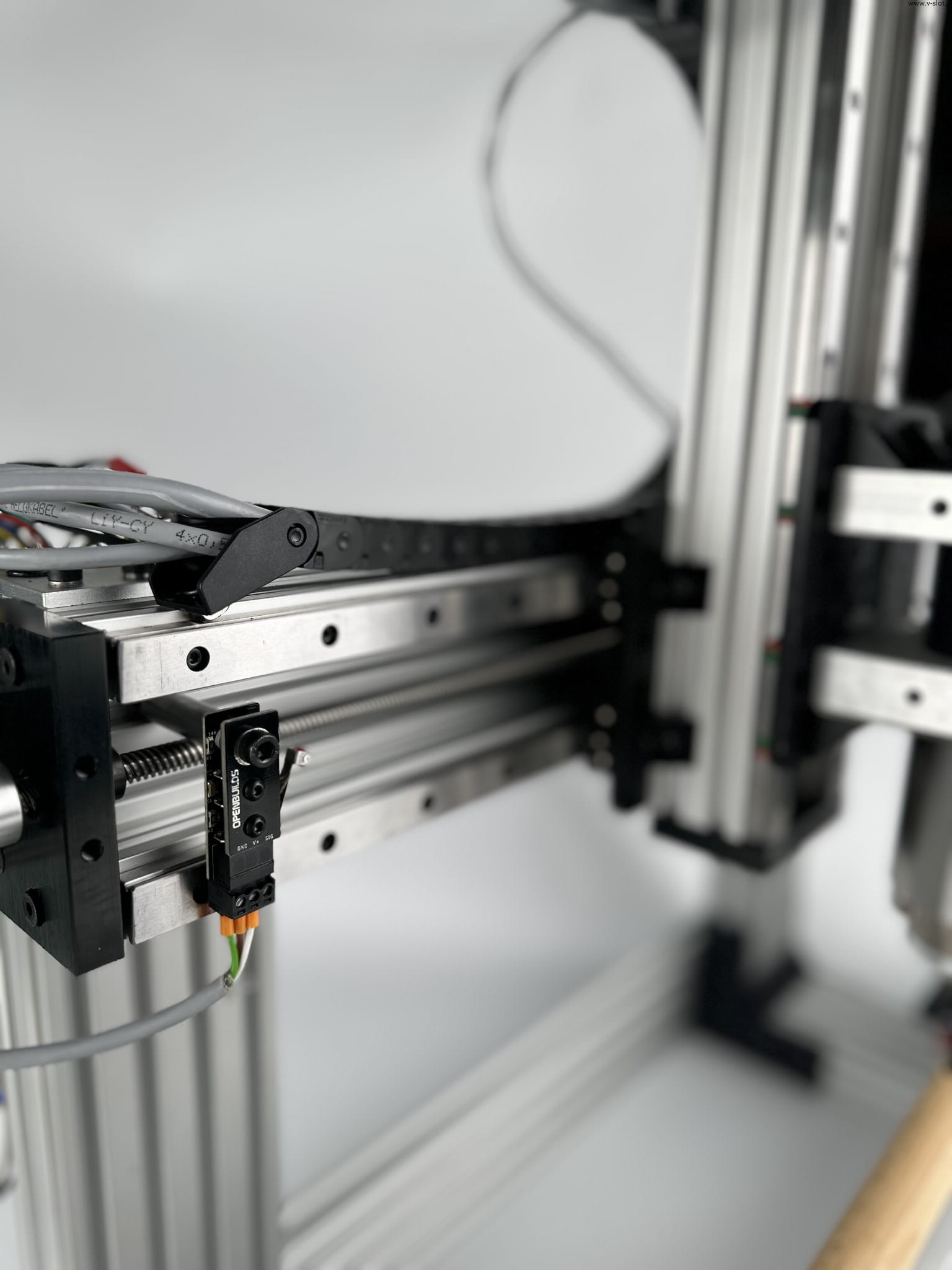

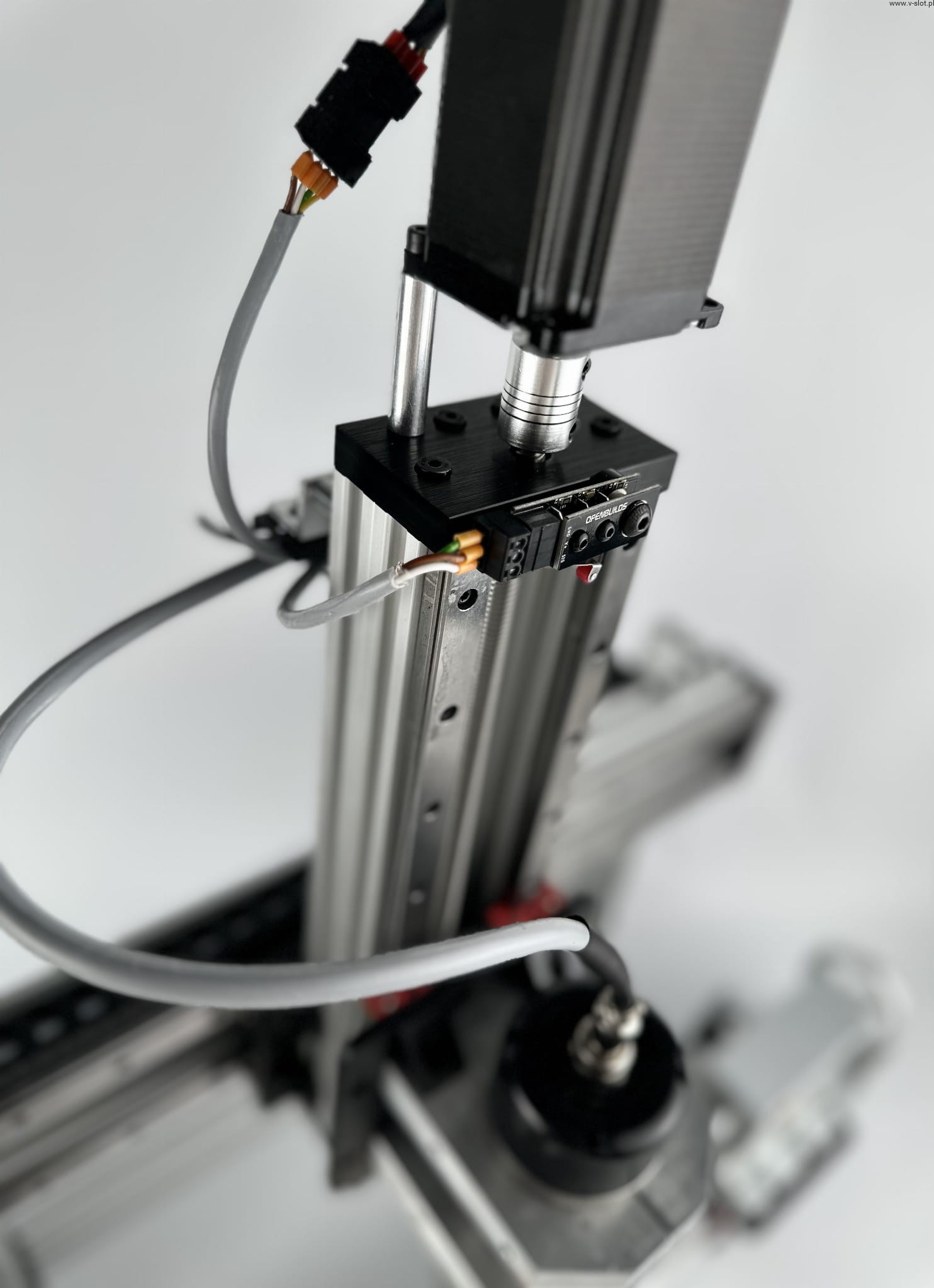

• AKCESORIA DODATKOWE takie jak m.in.: zasilacz 350W/24V, 2 wyłączniki krańcowe dla osi X i Z, oświetlenie LED, czujnik położenia osi Z (sonda Z-PROBE), przewody do podłączenia i wiele innych.

WYBÓR WRZECIONA - element wymagany

Aby maszyna była w pełni gotowa do pracy, należy wybrać wrzeciono.
Nie dodajemy go standardowo do zestawu, ponieważ jego dobór zależy od indywidualnych preferencji użytkownika, rodzaju obrabianych materiałów oraz planowanego zastosowania maszyny.

Wielu klientów posiada również własne wrzeciona i nie potrzebuje zakupu nowego w zestawie.

WERSJA DO SAMODZIELNEGO ZŁOŻENIA LUB GOTOWA DO PRACY, ZŁOŻONA JEDNOSTKA

Nasza firma dostarcza jednostkę Rotary Mini w dwóch wersjach:

• Jednostka gotowa do pracy - złożona i skalibrowana

Wybierając tę opcję nasza firma zajmuje się kompletnym złożeniem jednostki, kalibracją, przeprowadzeniem testów po złożeniu i wysyłką.

Zakupując jednostkę gotową do pracy mogą Państwo odebrać ją osobiście po jej złożeniu i odbyć darmowe szkolenie, w którym pokażemy budowę frezarki, jak obsługiwać urządzenie, a także zasady sterowania jednostką przy wykorzystaniu oprogramowania OpenBuilds Control.

Osoby wybierające tę opcję z wysyłką, otrzymają jednostkę wysłaną na palecie, którą w ciągu kilkudziesięciu minut będą mogli przygotować i rozpocząć pracę.

Dodatkowo przy zakupie frezarki LEAD CNC 1010 jako gotowej jednostki, nasza firma świadczy usługi gwarancji na całą jednostkę oraz doradztwa technicznego.

UWAGA! Przy wyborze tej opcji czas dostawy może różnić się od czasu podanego przy cenie!

• Jednostka do samodzielnego złożenia

Opcjonalnie urządzenie może być również dostarczone do Państwa w częściach. Osoba decydująca się na zakup tej jednostki otrzyma od nas wszystkie potrzebne elementy potrzebne do złożenia wraz z opcjonalnymi akcesoriami (do wyboru przy cenie).
Montaż maszyny odbywa się we własnym zakresie.

Wybór tej opcji może być ciekawym doświadczeniem dla majsterkowiczów i osób, które dysponują czasem oraz doświadczeniem w budowie maszyn.

UWAGA! Przy wyborze tej opcji nie odpowiadamy m.in. za dokładność jednostki i służymy doradztwem ogólnym. Nie zawsze będziemy mogli pomóc w rozwiązaniu problemu podczas konsultacji "na odległość". Pomoc w złożeniu może wiązać się z dodatkowymi kosztami.

WRZECIONO Z FALOWNIKIEM / BRAK WRZECIONA

Frezarkę nabyć mogą Państwo razem z wrzecionem z falownikiem, które umożliwiają pracę w wielu różnych materiałach.

• Wrzeciono z falownikiem

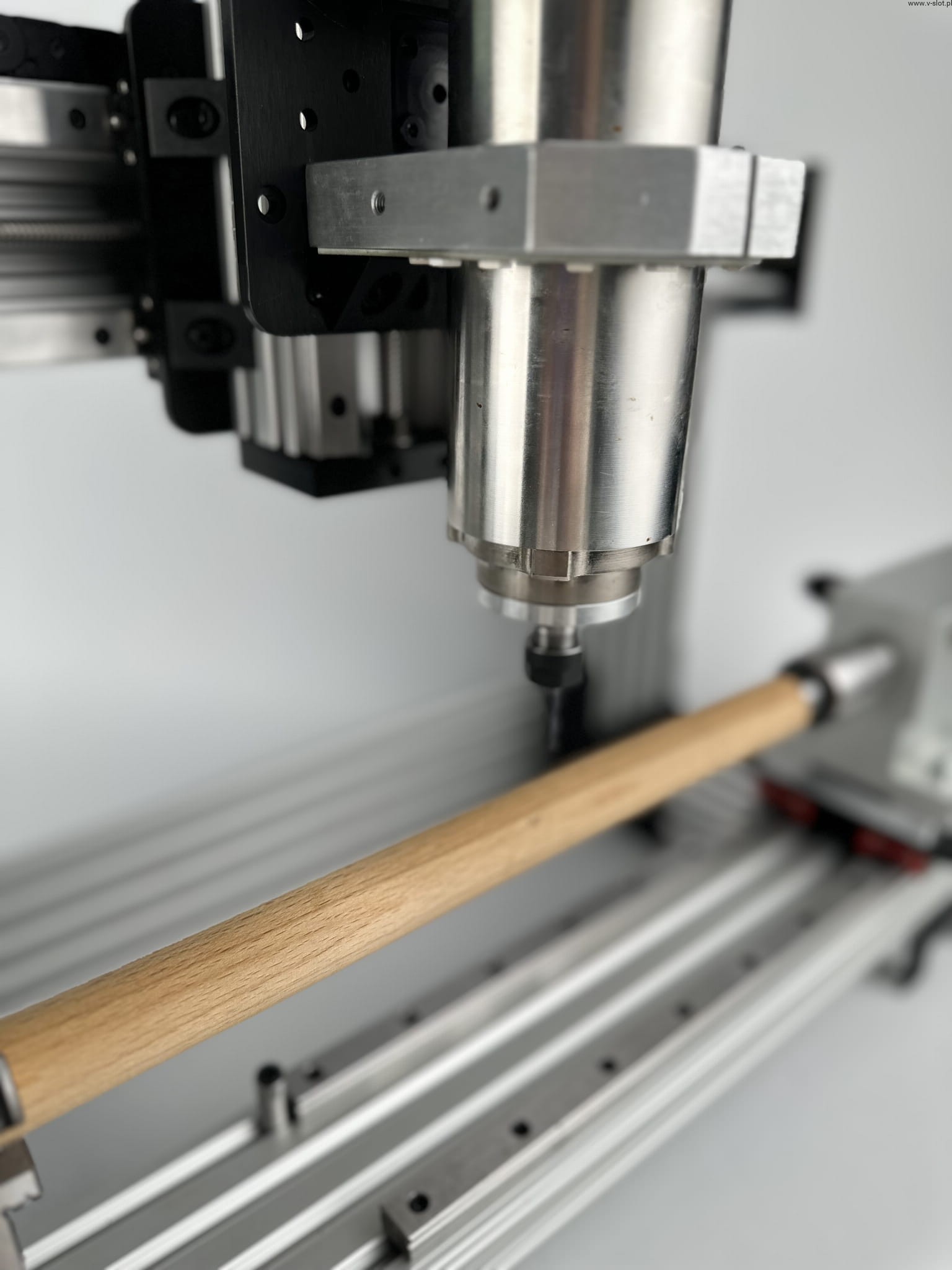

W frezarce CNC Rotary Mini dostępna jest opcjonalnie konfiguracja z wrzecionem CNC 1.5 kW z falownikiem 230V, stanowiącym kompletne rozwiązanie napędowe do bardziej wymagających zastosowań obróbczych. Zestaw składa się z wrzeciona wysokobrotowego oraz falownika (VFD), który umożliwia płynną i precyzyjną regulację prędkości obrotowej.

Wrzeciono oferuje moc 1,5 kW oraz zakres prędkości obrotowej około 0–24 000 obr./min, co pozwala na elastyczne dopasowanie parametrów pracy do różnych materiałów, takich jak drewno, tworzywa sztuczne czy aluminium. Standardowe mocowanie narzędzi w systemie ER11 zapewnia stabilność i kompatybilność z szeroką gamą frezów, a zastosowane rozwiązania konstrukcyjne gwarantują płynną pracę nawet przy długotrwałym obciążeniu.

Wbudowany falownik umożliwia wygodne sterowanie prędkością oraz optymalizację pracy wrzeciona w zależności od materiału i narzędzia. Dzięki temu operator zyskuje większą kontrolę nad procesem obróbki, lepszą jakość wykończenia oraz zwiększoną trwałość narzędzi skrawających. To rozwiązanie dedykowane użytkownikom, którzy oczekują wyższej wydajności i większej elastyczności pracy maszyny.

STEROWNIK I OPROGRAMOWANIE - STEROWANIE URZĄDZENIEM

Frezarka Rotary wyposażona jest w nasz autorski, uniwersalny sterownik 5-osiowy oparty na GRBL, który znajduje się w standardowym zestawie z maszyną. Sterownik został zaprojektowany specjalnie z myślą o niezawodnej i precyzyjnej pracy frezarek CNC, oferując stabilne sterowanie osiami.

Maszyna współpracuje z oprogramowaniem OpenBuilds Control, które jest dostarczane wraz z urządzeniem na nośniku (pendrive). Oprogramowanie jest całkowicie darmowe, bardzo intuicyjne w obsłudze i pozwala na szybkie rozpoczęcie pracy bez skomplikowanej konfiguracji. Wystarczy je zainstalować na swoim komputerze lub tablecie, aby uzyskać pełną kontrolę nad procesem obróbki i wygodne sterowanie. Dzięki temu zarówno początkujący, jak i bardziej zaawansowani użytkownicy mogą szybko rozpocząć pracę z maszyną.

Dodatkowo oferujemy Państwu doradztwo i pomoc w zakresie obsługi oprogramowania.

UWAGA! Oprogramowanie OpenBuilds Control odpowiada za sterowanie frezarką i wykonywanie projektów wg. wcześniej przygotowanych przez użytkownika projektów zapisanych jako G-CODE.

Model i program frezujący należy wykonać we własnym zakresie! Polecamy do tego oprogramowanie Autodesk Fusion360, który należy nabyć we własnym zakresie (dostępny jest również w wersji darmowej)!

Podstawowy poradnik obrazujący proces projektowania w oprogramowaniu Fusion 360 i proces frezowania:

SILNIKI KROKOWE NEMA 23

W zestawie z frezarką CNC Rotary Mini znajdują się dwa silniki krokowe Nema 23. Są to wysokiej klasy silniki przeznaczone do zastosowań w maszynach CNC, gdzie wymagana jest precyzja oraz niezawodność pracy. Standardowy kąt kroku wynosi 1,8°, co daje 200 kroków na pełny obrót, zapewniając dokładne i powtarzalne sterowanie ruchem osi.

Silniki charakteryzują się wysokim momentem trzymającym na poziomie około 2,8–3,0 Nm, co pozwala na stabilną pracę nawet przy większych obciążeniach osi frezarki. Prąd znamionowy w zależności od konfiguracji wynosi zazwyczaj około 2,8–3,0 A na fazę, co umożliwia uzyskanie dobrego kompromisu pomiędzy dynamiką a siłą napędu. Dzięki temu silniki sprawdzają się zarówno przy precyzyjnych ruchach, jak i przy bardziej wymagających projektach.

Solidna konstrukcja i odpowiednio dobrane parametry pracy sprawiają, że silniki zapewniają płynną i stabilną pracę całego układu napędowego. W połączeniu ze sterowaniem GRBL gwarantują wysoką powtarzalność, ograniczenie drgań oraz działanie nawet podczas długotrwałej pracy maszyny.
