Jak dodać Post Processor CNC dla Fusion 360

Post Procesor CNC dla Fusion 360

Frezowanie CNC… wszystko zaczyna się od pomysłu a następnie przechodzimy do procesu projektowania. Jak wiecie, polecamy Wam do tworzenia modeli 2D i 3D oraz tworzenia ścieżek  dla frezarki oprogramowanie Fusion 360. Gdy mamy już gotowy model, tworzymy odpowiednie proces frezowania i zapisujemy plik… Często się jednak zdarza, że macie problem z zapisaniem pliku, który będzie odpowiednio zapisany i odpowiedni do maszyn CNC  jakimi dysponujecie Pojawia się nowe hasło : Post Procesor - jak zapisać plik w odpowiedni sposób, jak wgrać plik z ustawieniami do Fusion 360 ? W tym artykule w kilku punktach przedstawimy Wam jak pobrać i wczytać do oprogramowania Fusion 360 post processor przygotowany dla sterowników BlackBox, CNC xPRO czy sterownikiem DUET.

W tym artykule nie będziemy jednak dokładnie wyjaśniać zagadnienia związanego z POST PROCESSOREM a jedynie przeprowadzimy Was przez proces pobierania pliku i dodawania go do odpowiedniego folderu Fusion 360.

Pobieranie pliku Post Process

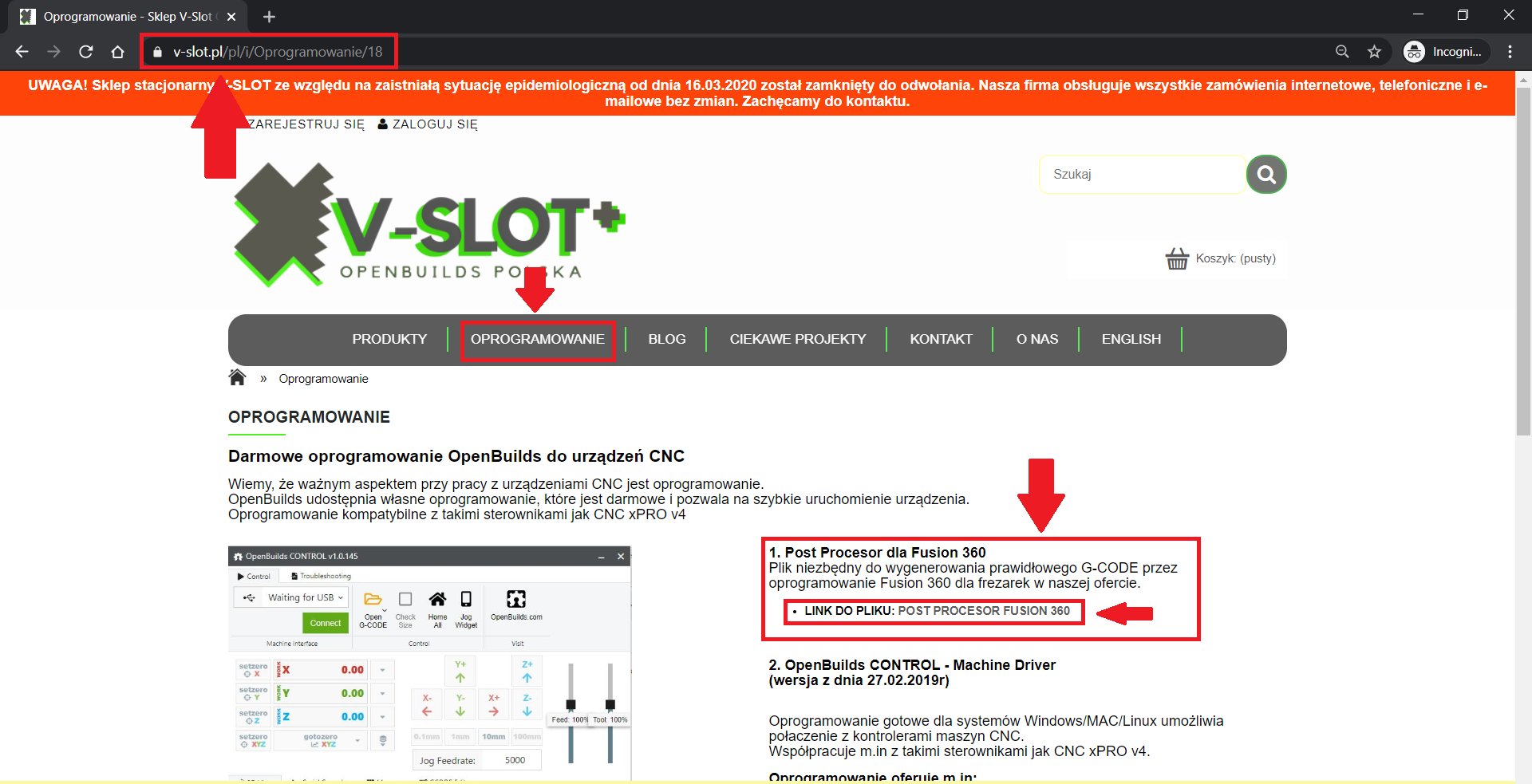

Na naszej stronie w zakładce OPROGRAMOWANIE, możecie pobrać Post Proceesor przygotowany dla maszyn CNC opierających sie m.in na sterowniku BlackBox czy CNC xPRO dla programu Fusion 360.Wchodzicie na https://www.v-slot.pl/pl/i/Oprogramowanie/18 i pobieracie plik ze strony.

post procesor v-slot

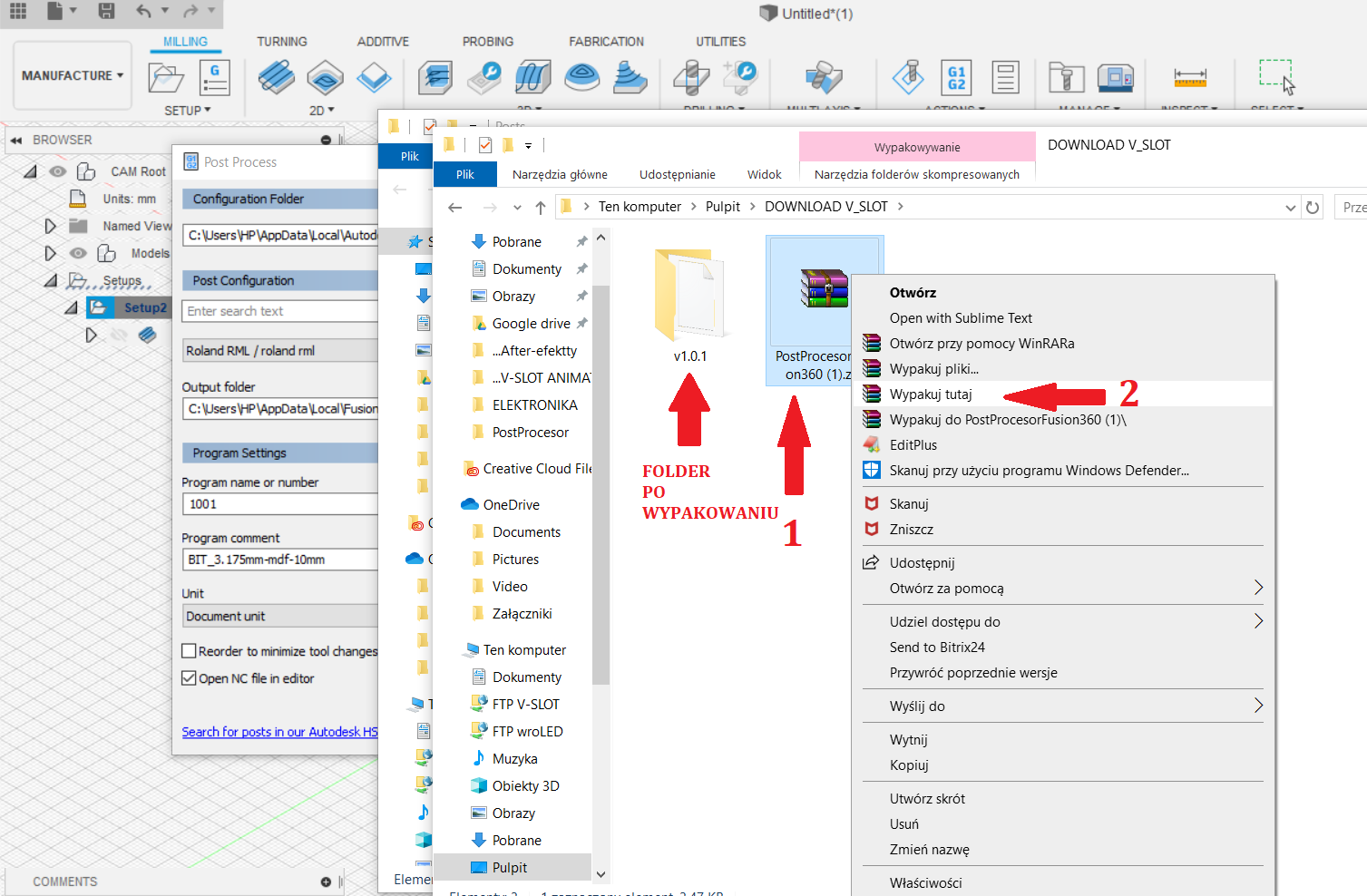

Plik pobrany to plik w formacie ZIP. Po pobraniu, zapisujemy w dogodnym dla siebie miejscu. Następnie należy wypakować paczkę ZIP, po rozpakowaniu zostanie utworzony nowy folder o nazwie “v1.0.1” a w nim znajdziemy plik “WorkBee - Duet.cps”.

post proces fusion 360

Jest to plik z ustawieniami, który musimy wgrać do odpowiedniego folderu Fusion 360.

Dodawanie Post Processor do  Fusion 360

Aby dodać plik, który wcześniej pobraliśmy do Fusion 360 można skorzystać z 2 rozwiązań.Jedno to przeniesienie/skopiowanie pliku za pomocą Eksploratora  plików jednak wymaga to od nas wiedzy gdzie znajduje się odpowiedni folder w Fusion 360. Dlatego też my pokażemy Wam nieco dłuższą drogę dzięki, której poznamy folder (ścieżkę folderu) o którym mowa.

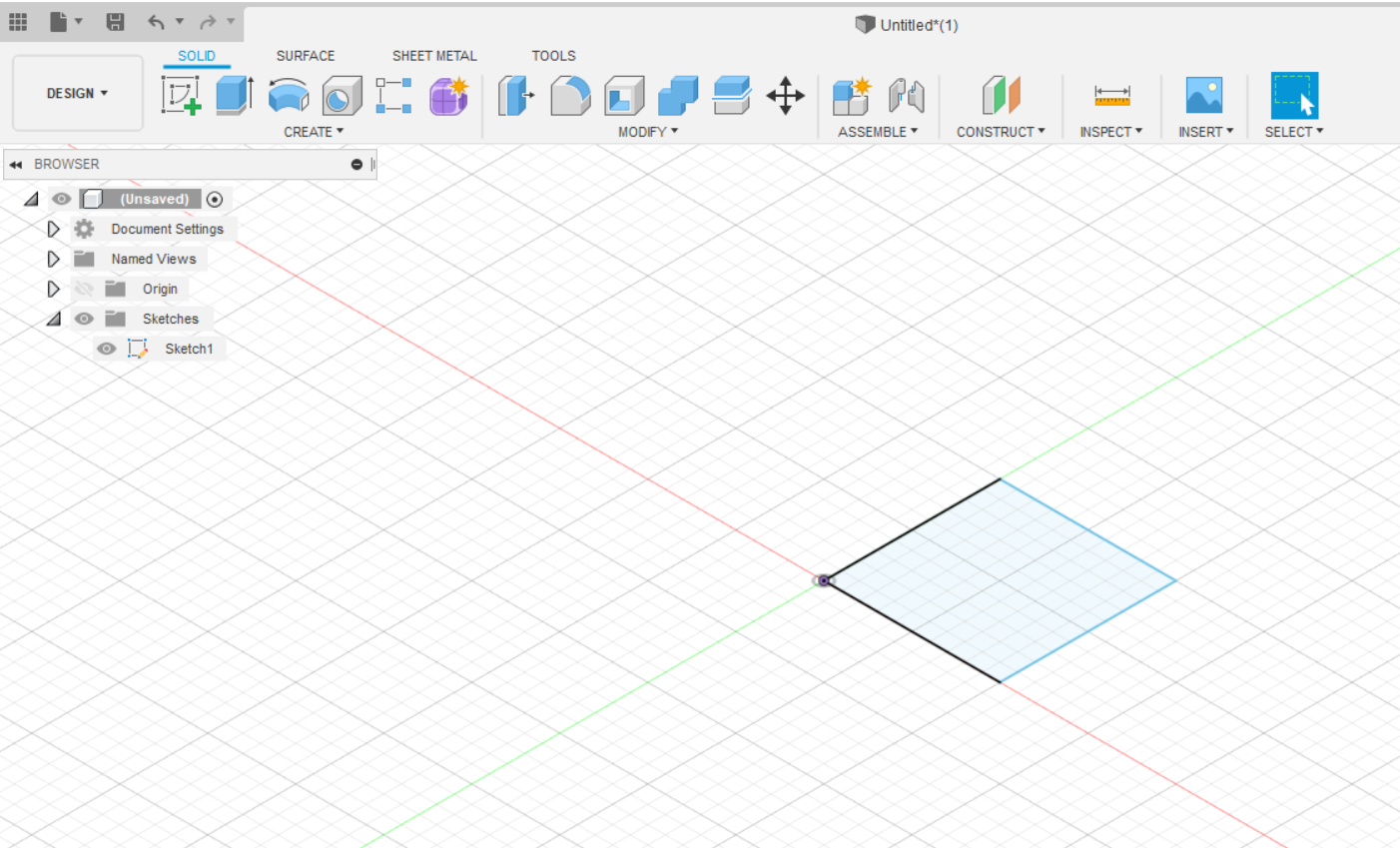

W pierwszej kolejności należy uruchomić Fusion 360 i stworzyć dowolny prosty model. W naszym przypadku jest to kwadrat.

fusion fusion 360  v-slot

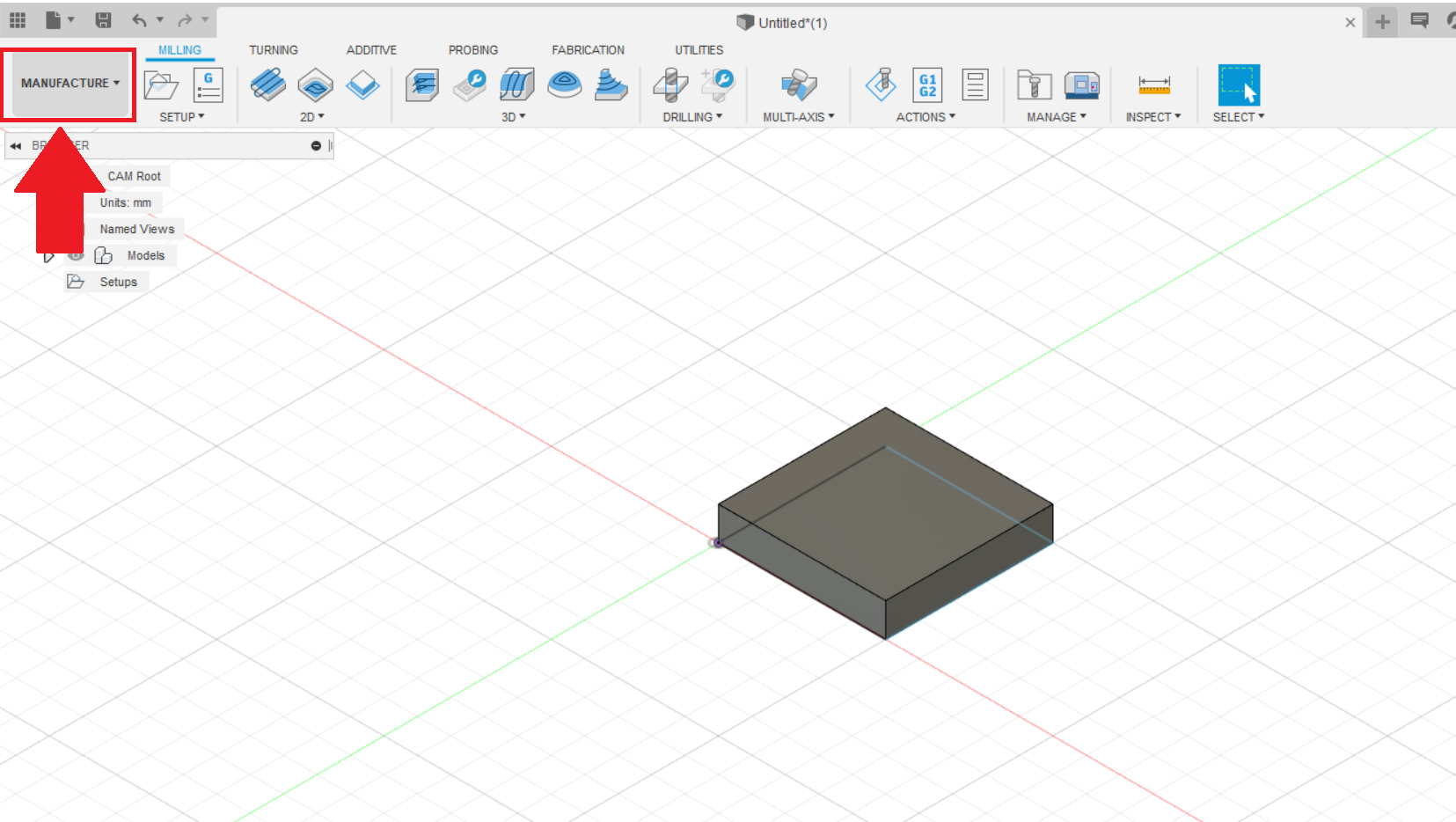

Następnie gdy model został stworzony przechodzimy do zakładki Manufacture gdzie tworzymy Setup oraz dowolną funkcję / czynność dla frezarki.

post proces fusion

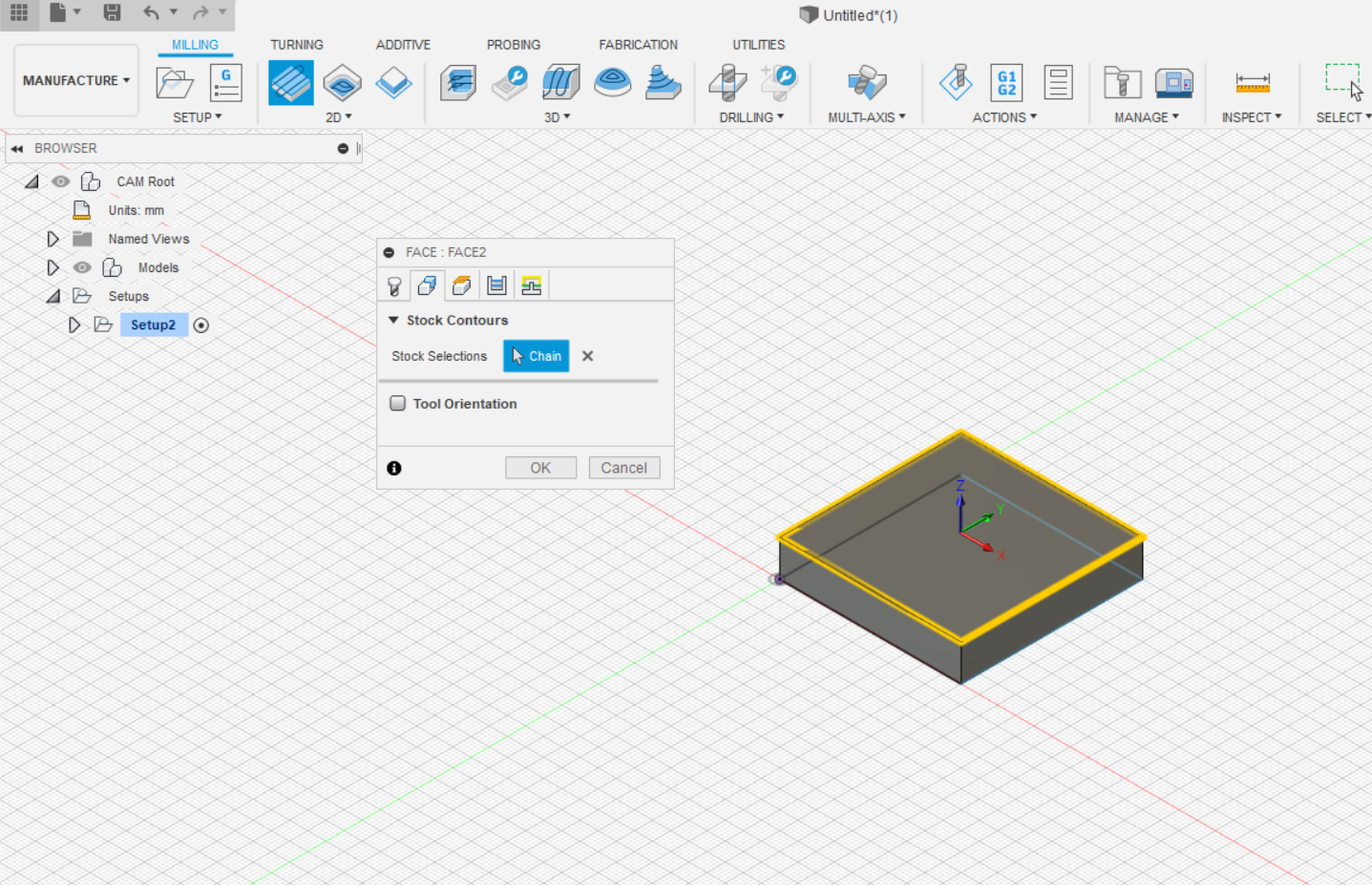

My użyliśmy funkcji Face jednak nie ma to znaczenia  jakie parametry dla Setup`u oraz dla funkcji wybierzemy.

Fusion Manufacture Setup Fusion 360 CNC

Gdy program wygeneruje ścieżki klikamy prawym klawiszem na “Setup” w drzewie funkcji i wybieramy “Post Process”.

post proces fusion 360 v-slot

Po kliknięciu w tę opcję pojawi nam się nowe okno. Przy ścieżce na samej górze nowego okna widzimy klawisz  funkcyjny “Setup”.Klikamy w niego i rozwija nam się kolejna lista gdzie wybieramy  “Open Folder”.

post fusion openbuilds

W tym momencie  otworzy nam się eksplorator plików Windows gdzie zobaczymy wiele plików z ustawieniami dla różnych urządzeń. W ścieżce folderu możemy sprawdzić gdzie folder z ustawieniami znajduje się na naszym komputerze i w przyszłości skopiować pobrany wcześniej plik “WorkBee - Duet.cps” bezpośrednio do niego.

Oczywiście  gdy za chwilę przekopiujemy plik , będzie on już dodany na  stałe w Fusion 360 jednak po ew. Aktualizacjach oprogramowania Fusion czy przy reinstalacji programu może pojawić się potrzeba ponownego dodania pliku.

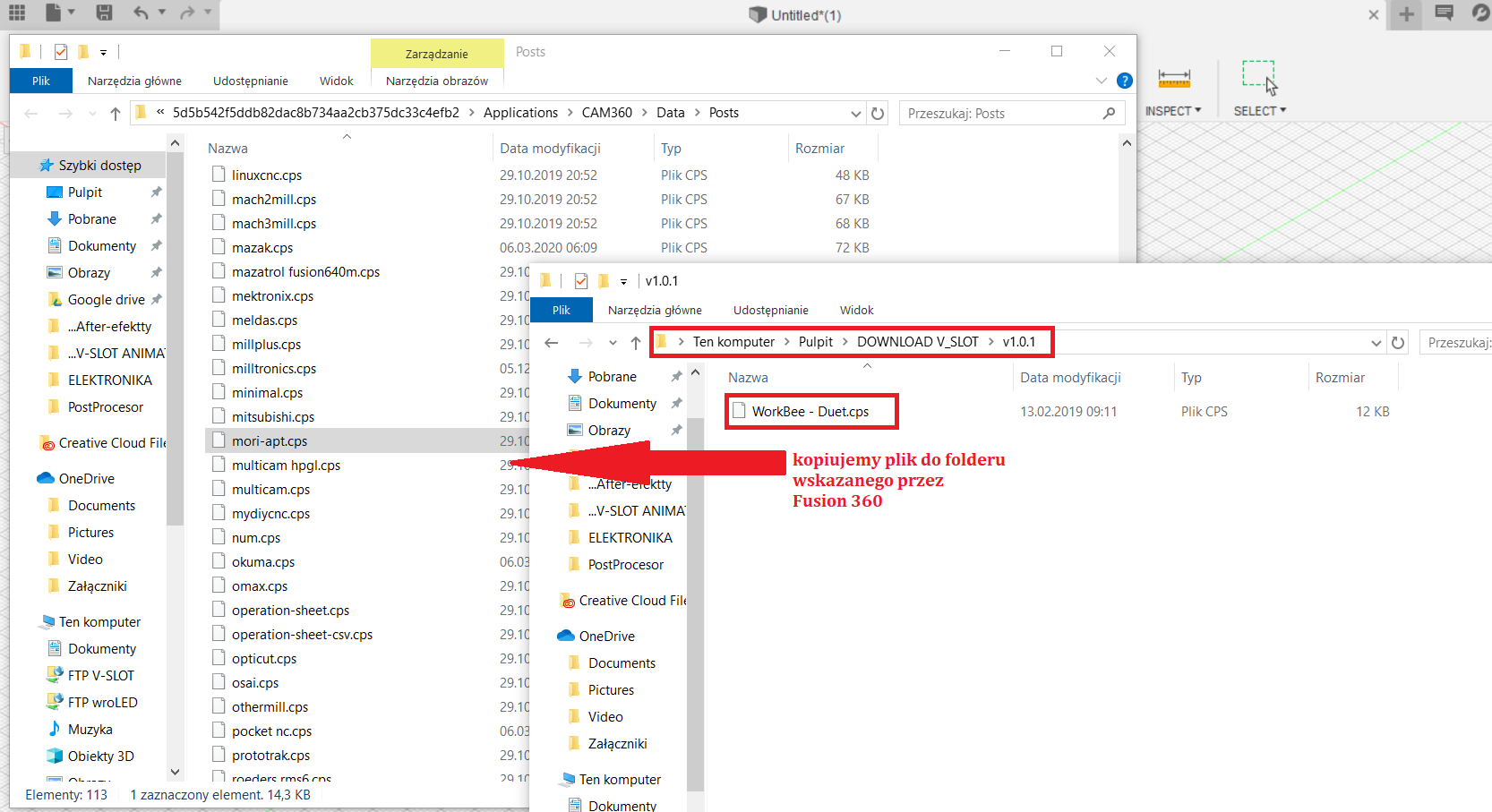

Gdy mamy już otwarte folder z plikami Post dla  Fusion musimy przekopiować pobrany przez nas plik “WorkBee - Duet.cps” do tego folderu.

v-slot poland post procesor fusion

Po przekopiowaniu pliku, zamykamy eksplorator plików i wracamy do Fusion 360. Zamykamy okno Post Process i jeszcze raz klikamy prawym klawiszem myszy na stworzony przez nas Setup  , następnie Post Process gdzie tym razem po otworzeniu okno Post Process zobaczymy “WorkBee - Duet / WorkBee - Duet “

post procesor fusion 360

W tym momencie po kliknięciu w POST i zapisaniu pliku nasz plik z G-CODE jest gotowy i możemy go wgrać np. Do OpenBuilds Control.

Film obrazujący cały proces znajdziecie niżej:
