Seria TS 4 osi 3,0Nm (424,83oz.in) Zestaw krokowy z zamkniętą pętlą Nema 23 z zasilaczem

Ilość: średnia ilość Wysyłka w: 14 dni roboczych

Producent: STEPPERONLINE

Kod produktu: 4-CLTS30A-V41

Ocena:

4.5

Cena: 2 949,00 zł 2949.00

Brutto

zawiera 23% VAT, bez kosztów dostawy

Cena netto: 2 397,56 zł

bez 23% VAT i kosztów dostawy

ilość szt.

towar niedostępny

Opis

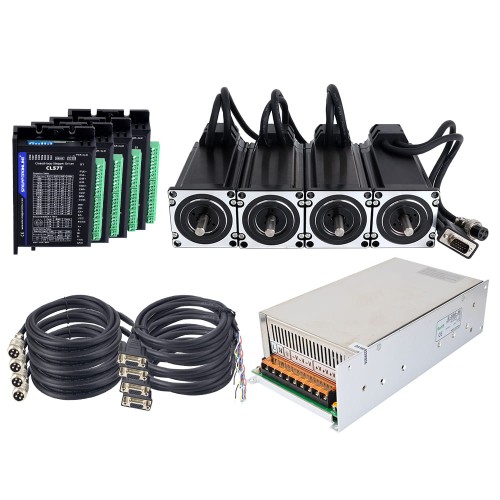

Seria TS 4 osi 3,0Nm(424,83oz.in) Zestaw krokowy z zamkniętą pętlą Nema 23 z zasilaczem

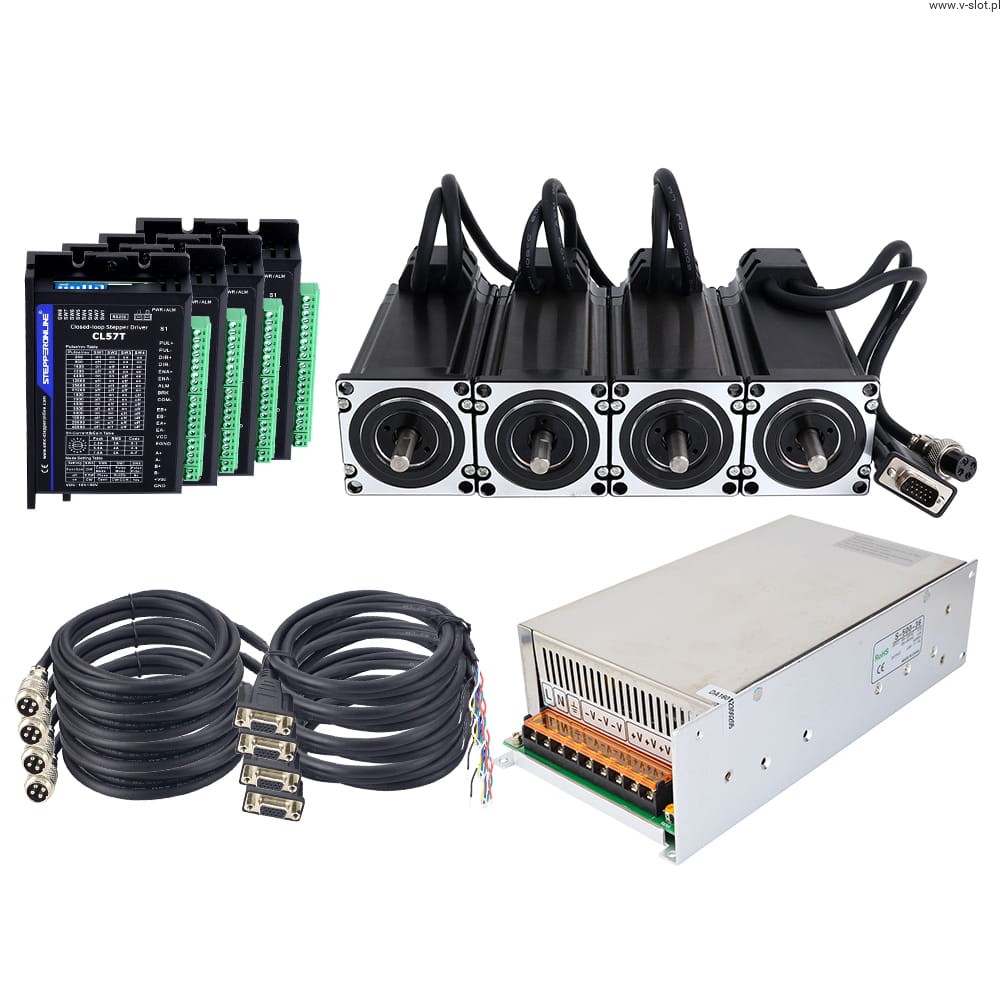

Zestaw zawiera:

4 x CL57T-V41: sterownik krokowy z zamkniętą pętlą V4.1 0-8,0A 24-48VDC dla silnika krokowego Nema 17, 23, 24
4 x 23HS45-4204D-E1000: Nema 23 Silnik krokowy z zamkniętą pętlą 3.0Nm/424.83oz.in Enkoder 1000PPR
1 x S-500-36: 500W 36V Zasilacz z silnikiem krokowym Zestawy routerów CNC
1 x CABLE-PC-1: kabel do debugowania RS232

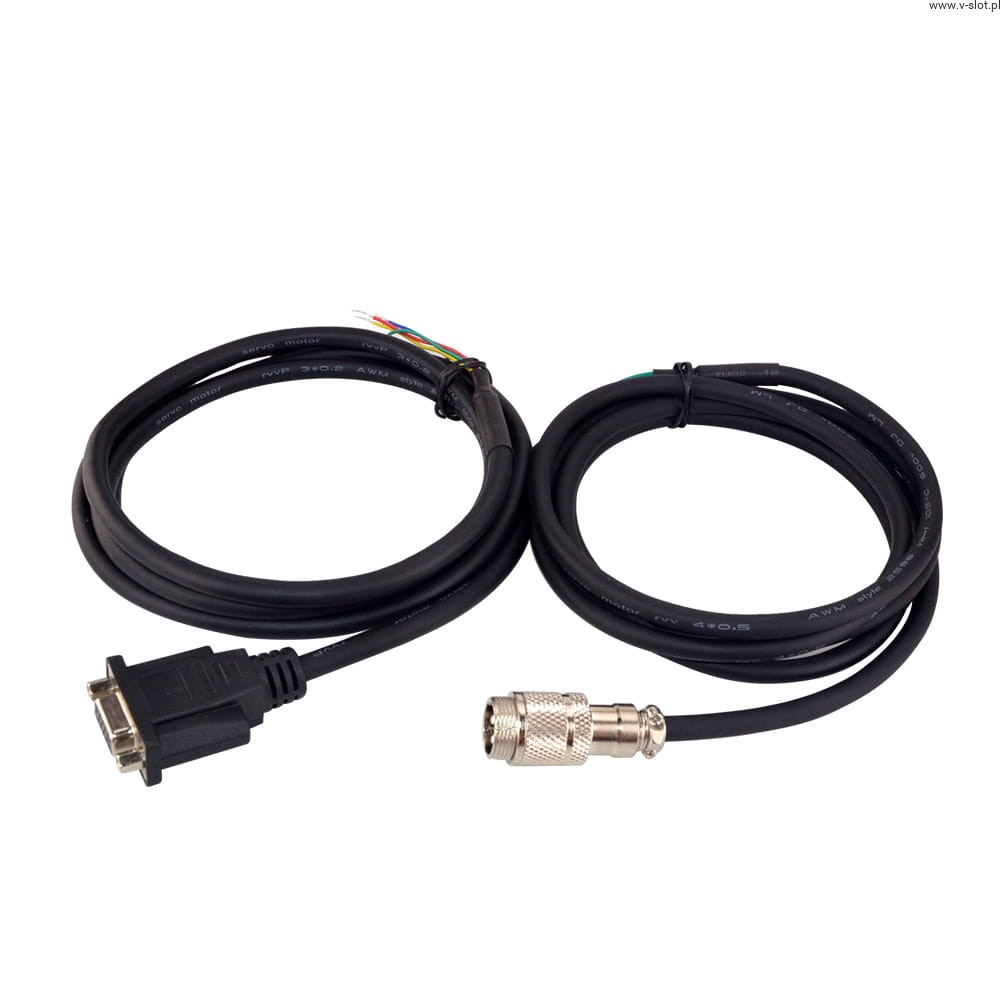

4 x CE2M: Przedłużacz enkodera o długości 1,7m (67 cali) do silnika krokowego z zamkniętą pętlą
4 x CM2M-20: RV-4 AWG20 o długości 1,7m(67") z wtyczką lotniczą GX16 do silników krokowych Nema 23 i 24 z zamkniętą pętlą(tylko do modeli silników z wtyczką lotniczą)

CL57T w tym zestawie to najnowsza wersja 4.1, która w porównaniu z wersją 4.0 otwiera interfejs RS232 i zapewnia bezpłatny kabel do debugowania, dzięki czemu konfiguracja parametrów jest wygodniejsza.

Do każdego zamówienia dołączany jest bezpłatny kabel do debugowania: kabel RS232 do sterownika CL57T(V4.1), CL86T(V4.1), CL57RS, CL86RS, DM556RS i DM882RS.

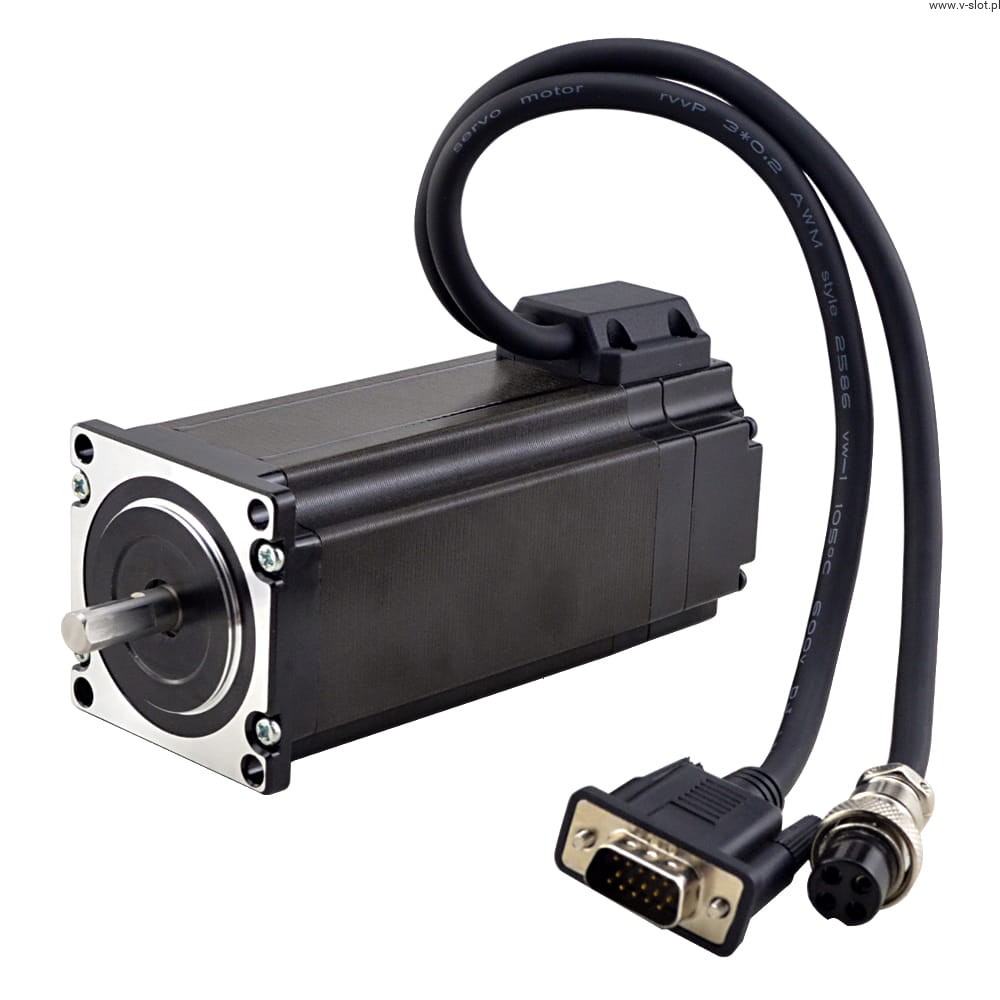

Specyfikacja silnika:

Numer części producenta: 23HS45-4204D-E1000
Liczba faz: 2
Kąt kroku: 1,8stopnia
Moment trzymania: 3,0Nm(424,83oz.in)
Prąd znamionowy/faza: 4.2A
Rezystancja fazowa: 0,82omów
Indukcyjność: 3,6mH ± 20%(1KHz)
Rozmiar ramy: 57x57mm
Długość ciała: 138mm
Średnica wału: Φ8mm
Długość wału: 21mm
Długość wału D-CUT: 15mm
Długość ołowiu: 300mm

Specyfikacja enkodera:

Typ obwodu wyjściowego: typ różnicowy
Rozdzielczość enkodera: 1000CPR
Kanały sygnału wyjściowego: 3 kanały
Min. napięcie zasilania: 4,5V
Maks. napięcie zasilania: 5,5V
Prąd wyjściowy: 100mA MAX
Wysokie napięcie wyjściowe: ≥Vcc-0,4V
Niskie napięcie wyjściowe: ≤0,4V
Maksymalna częstotliwość wyjściowa: 1,85MHZ

UWAGA: Gruby czarny przewód może być używany do ekranowania, ale nie jest to wymagane, więc możesz pozostawić go niepodłączony.

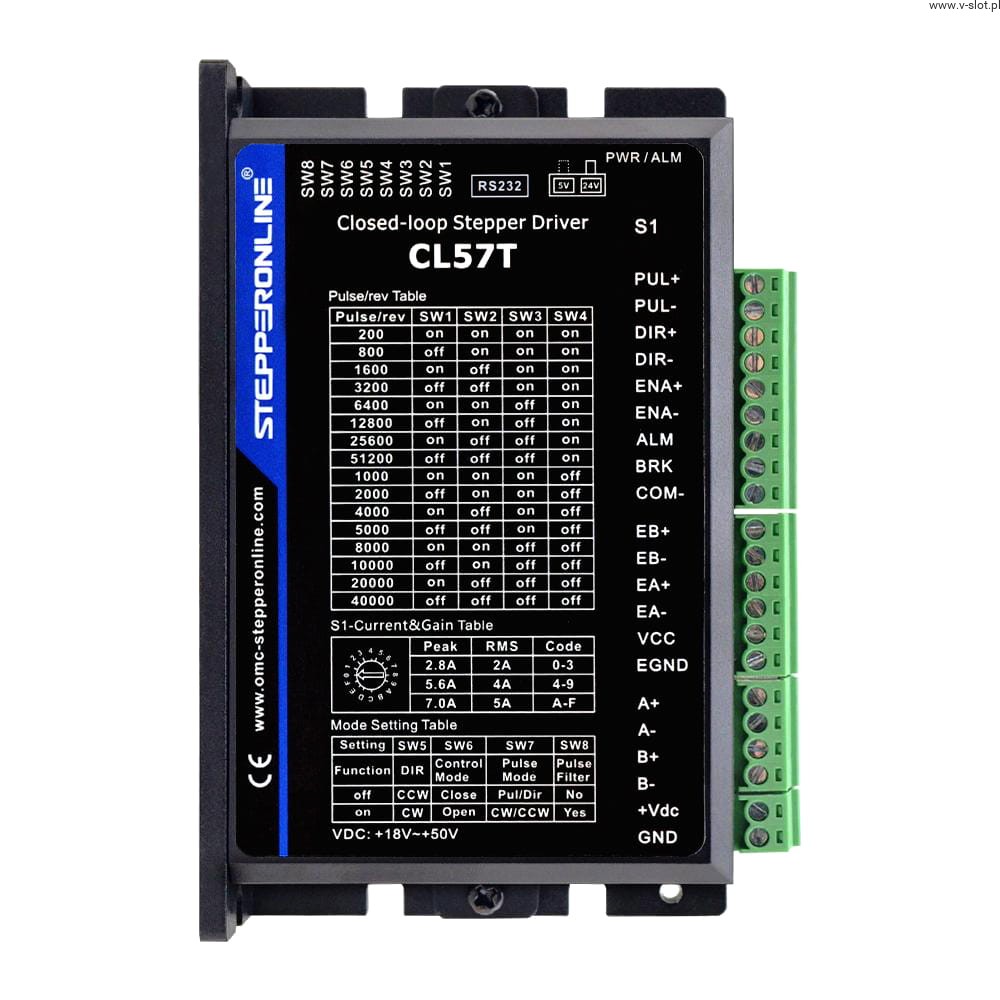

Specyfikacja sterownika:

Napięcie wejściowe 24-48VDC, prąd szczytowy wyjściowy 0-8,0A
Zamknięta pętla, eliminuje utratę synchronizacji
Dostępny interfejs debugowania RS232
Nie potrzebujesz wysokiego marginesu momentu obrotowego
Szerszy zakres prędkości roboczej
Zmniejszone nagrzewanie silnika i bardziej wydajne
Płynny ruch i bardzo niski poziom hałasu silnika
Zabezpieczenia przed przepięciem, przetężeniem i położeniem po błędzie

Specyfikacja zasilania:

Wyjście 36VDC 14A
Zakres napięcia wejściowego AC: 180 ~ 264VAC
115V/230V AC wybierane przełącznikiem
Wysoka wydajność niski koszt
Swobodna konwekcja chłodzenia powietrzem
Niskie tętnienie wyjściowe i yawp
Zabezpieczenie przed przetężeniem, przepięciem, zwarciem i przegrzaniem
238 * 124 * 65 mm(dł. * szer. * wys.)
