Listwa zębata zewnętrzna moduł 1.0 - 499,5 mm
Listwa zębata zewnętrzna moduł 1.0 - 499,5 mm
0
towar niedostępny
Opis

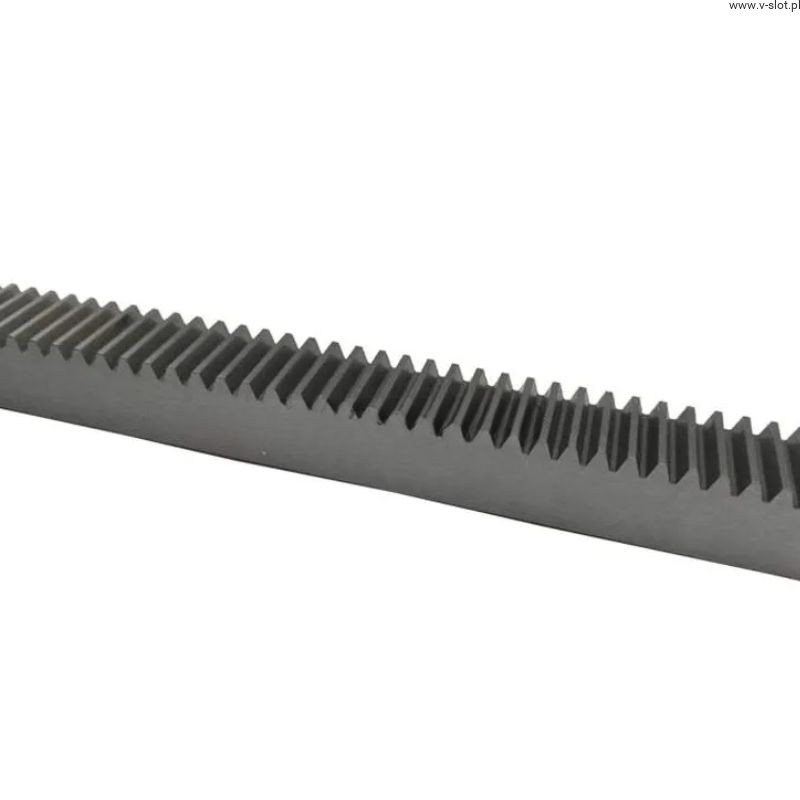

Listwa zębata zewnętrzna moduł 1.0 - 499,5 mm
Listwa zębata zewnętrzna to element układu napędowego przeznaczony do budowy mechanizmów typu rack & pinion (listwa zębata + koło zębate). Została zaprojektowana z myślą o zastosowaniu w maszynach CNC, automatyce oraz konstrukcjach wymagających precyzyjnego przeniesienia ruchu liniowego.
Listwa wykonana jest z POM (polioksymetylenu), znanego również jako Delrin. Materiał charakteryzuje się dobrymi właściwościami mechanicznymi, niskim współczynnikiem tarcia oraz odpornością na zużycie, dzięki czemu dobrze sprawdza się w układach napędowych.
Montaż i zastosowanie:
Listwa posiada otwory umożliwiające bezpośredni montaż do powierzchni, np. konstrukcji aluminiowych, elementów stalowych czy drewna. Rozstaw otworów jest kompatybilny z profilami V-Slot oraz standardowymi profilami T-Slot 20 mm.
Specjalnie zaprojektowane zakończenia pozwalają na łączenie kilku odcinków listwy czołowo, tworząc układ o praktycznie dowolnej długości. Dzięki temu rozwiązanie może być stosowane również w konstrukcjach o dużym polu roboczym, gdzie tradycyjna śruba trapezowa lub kulowa byłaby ograniczona swoją długością.
Listwa może stanowić alternatywę dla napędu wykorzystującego śrubę napędową i nakrętkę lub pas zębaty i koła pasowe, szczególnie w przypadku długich osi liniowych.
Parametry techniczne:
- Typ: Zewnętrzna listwa zębata
- Moduł: 1.0
- Materiał: POM (polioksymetylen / Delrin)
- Kolor: Czarny
- Typ mocowania: Montaż powierzchniowy
- Tolerancja: DIN ISO 2768 (Fine)
- Zastosowanie: Napędy liniowe, CNC, automatyka
- Waga: ok. 0,38 kg
- Długość: 499,51 mm
