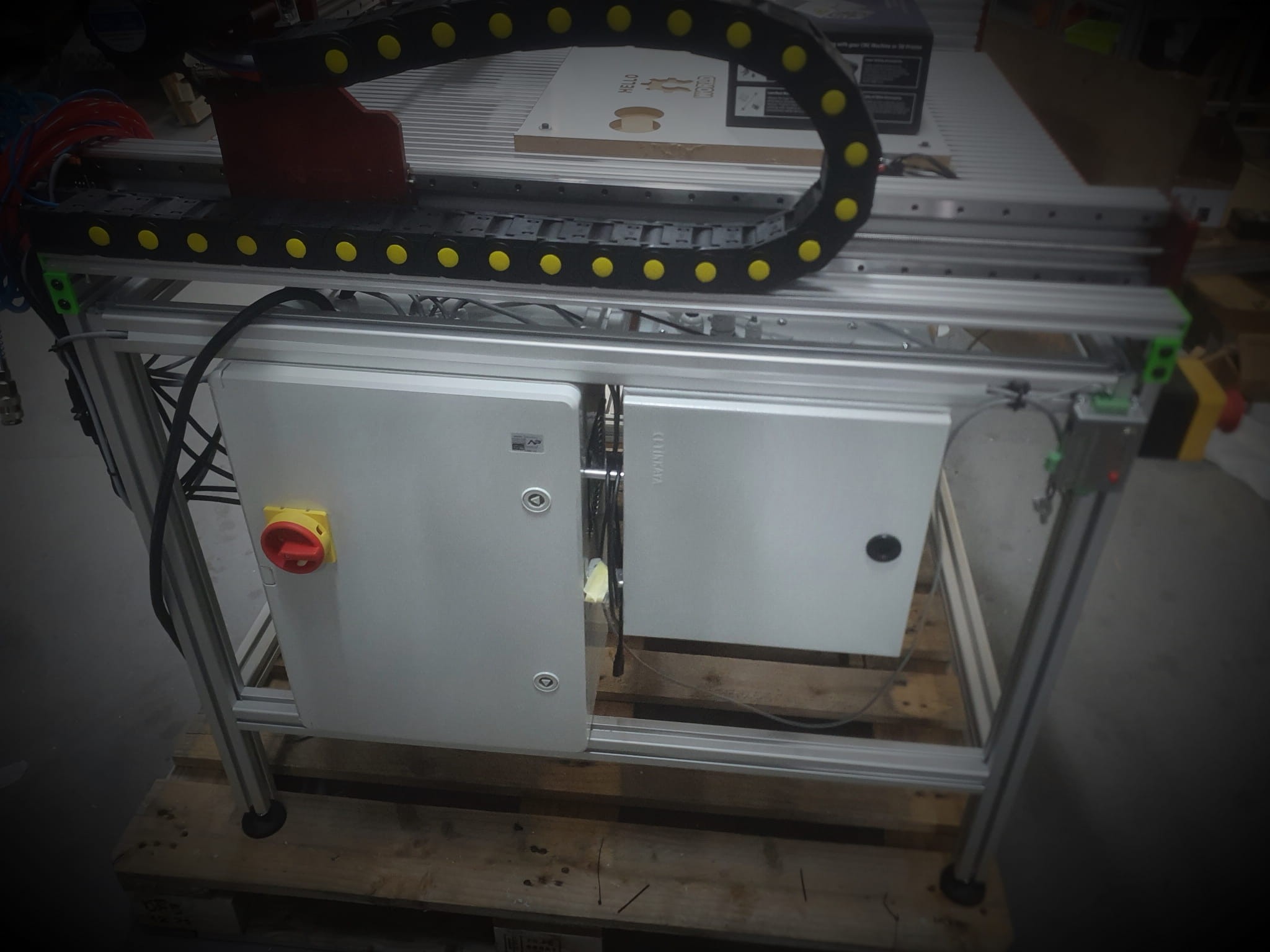

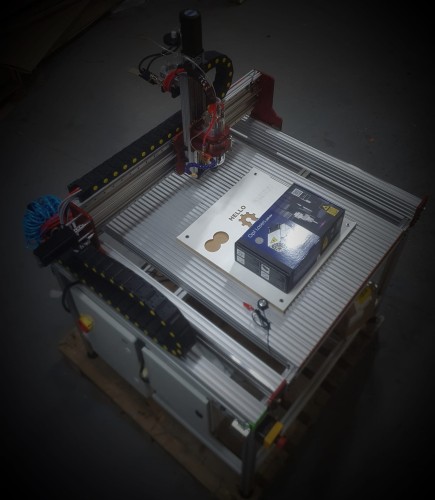

Wzmocniona frezarka CNC PRO LEAD MGN 1010

Prezentujemy Państwu nową, wzmocnioną  wersję frezarki opartej o system V-SLOT OpenBuilds.  Dzięki zastosowaniu prowadnic liniowych MGN15 frezarka zwiększa swoją sztywność, co przekłada się na większą precyzje!

Nowa wersja to udoskonalony model frezarki CNC LEAD PRO 1010. Nowy model PRO LEAD MGN 1010 to połączenie rozwiązań z które bardzo dobrze sprawdzają się w modelach o większym  gabarycie.

POLE ROBOCZE (v2) WYNOSI (X/Y/Z): 810mm x 810mm x 100 mm
(POLE ROBOCZE STAREGO MODELU (X/Y/Z): 720 x 810 x 60mm)

MASZYNA CNC PROSTA W OBSŁUDZE

ŁATWOŚĆ W PODŁĄCZENIU FREZARKI

Decydując się na  zakup frezarki złożonej, wystarczy Ci  godzina aby rozpocząć pracę! Nie potrzebujesz specjalnego zasilania -  klasyczne  gniazdko  230V pozwala na  uruchomienie urządzenia

DARMOWE SZKOLENIE OBSŁUGI FREZARKI PRO LEAD 1010

Każdy użytkownik, który nabędzie frezarkę PRO LEAD 1010 z usługą składania przez naszą firmę może  odbyć darmowe szkolenie w jednej z naszych  hal  zaraz przed  odbiorem  urządzenia

PRODUKUJ WIĘCEJ Z FREZARKĄ PRO LEAD 1010

Ten ploter frezujący LEAD PRO 1010 pozwala obrabiać takie  materiały jak tworzywa sztuczne, drewno twarde i miękkie, sklejkę, MDF i inne drewnopochodne materiały a nawet aluminium!

WSPARCIE V-SLOT POLSKA

Na kanale  YouTube V-SLOT Polska  znajdą  Państwo wiele materiałów  publicznych  oraz prywatnych, które ułatwią  Państwu rozpoczęcie pracy z urządzeniem jakim jest PRO LEAD 1010.

DANE TECHNICZNE PODSTAWOWE:

• Model:  PRO LEAD 1010
• Pole robocze (X/Y/Z): 750 x 810 x 90 mm
• Pole podstawy  (X/Y):1000x1000 (z silnikami: ok. 1200 x 1200mm)
• Waga:  ok. 45 kg
• Maksymalna  prędkość pracy:  3500  mm/min
• Precyzja pracy: 0.05 - 0.2 mm*
• Wrzeciono: DeWalt D26200  lub wrzeciono 1.5 kW (powietrze)
• Rodzaj napędu:  Śruby ACME 8mm
• Silniki (4szt): NEMA 23 HT (375 oz-in)
• Konstrukcja: Wykonana z profili aluminiowych  V-SLOT oraz  C-BEAM, płyty bram / wózków wykonane z aluminium,   uchwyt wrzeciona  aluminiowy, rolki wózków Xtreme Solid
• Zasilanie: 230V (klasyczne  gniazdo EU)

FREZARKA PRO LEAD 1010 PRZEZNACZONA DO WIELU MATERIAŁÓW

Ploter PRO LEAD 1010 umożliwia pracę z różnymi materiałami.

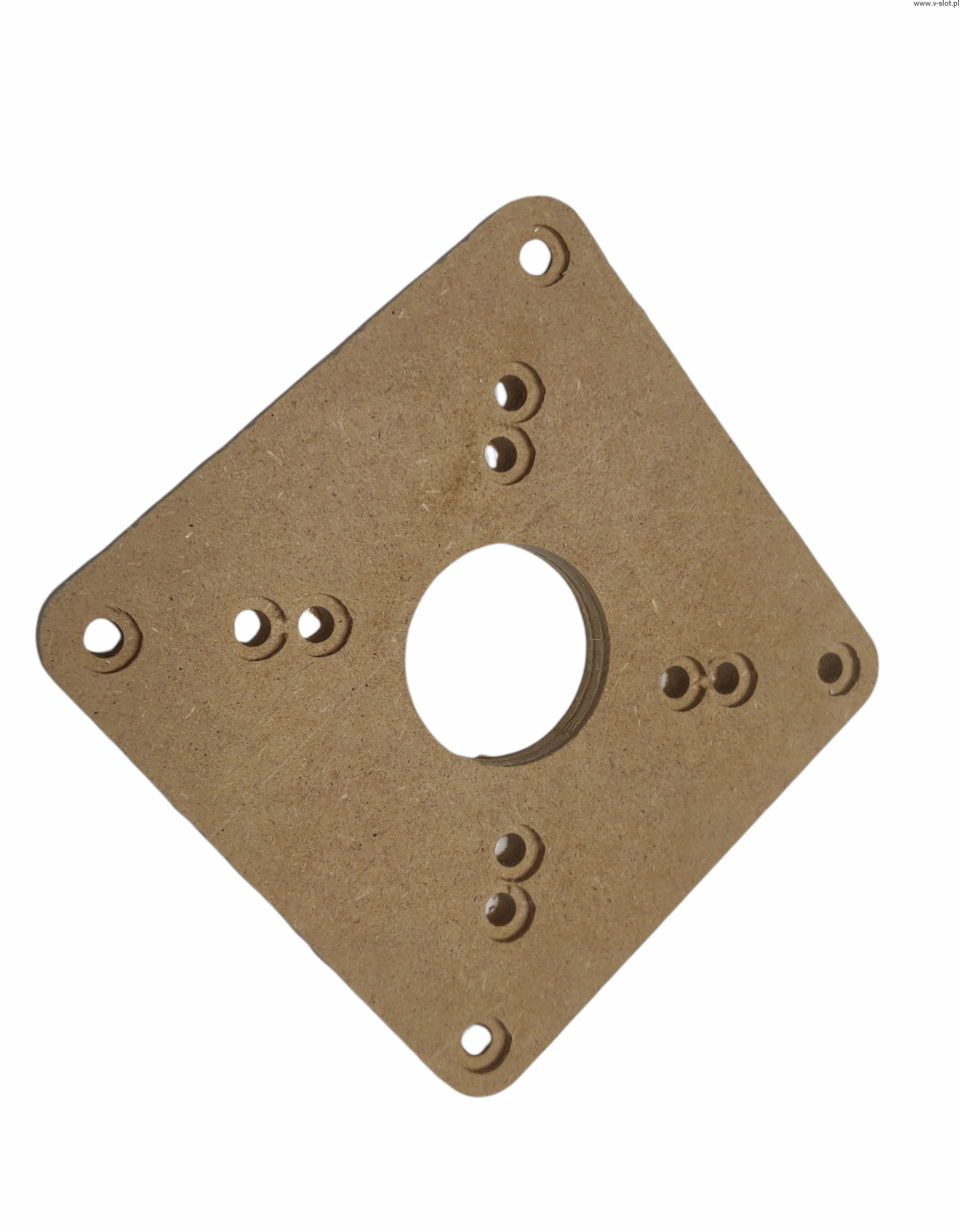

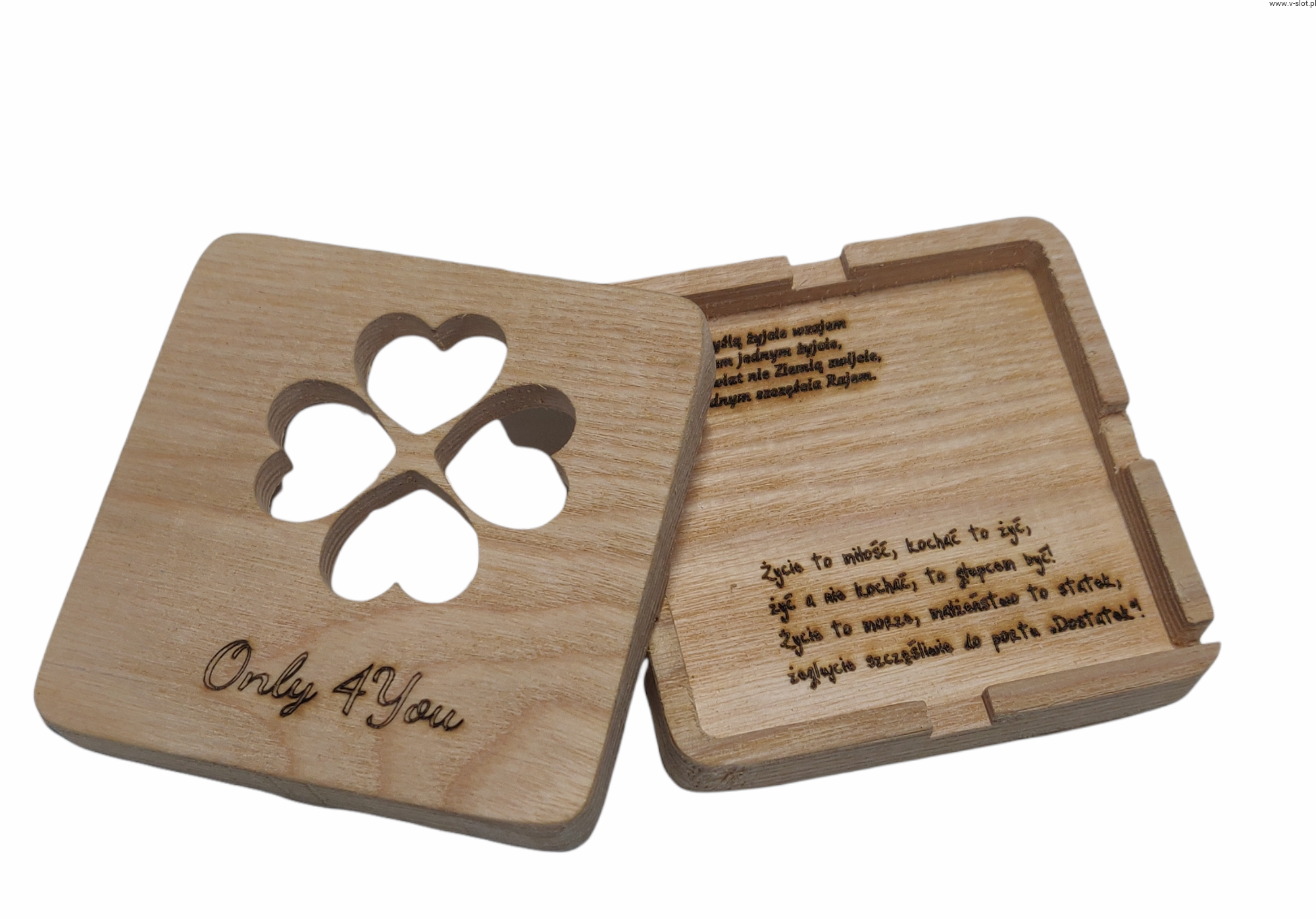

Ta frezarka umożliwi Ci wycinanie elementów, tworzenie rzeźb, kieszeni, napisów,  pudełek i wiele więcej w takich  materiałach  jak:

• Styrodur
• Pianki
• Tworzywa sztuczne

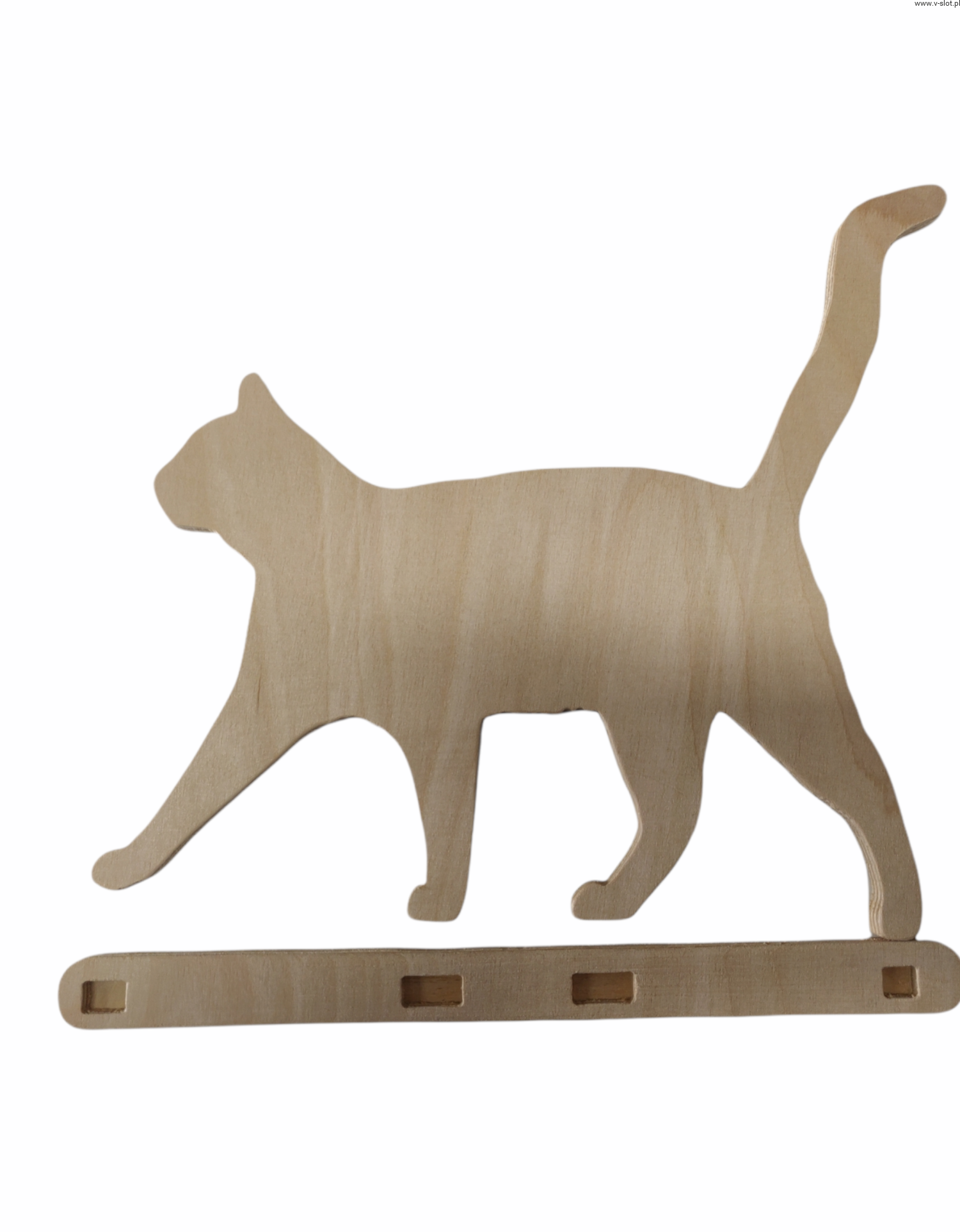

• MDF, Sklejka i inne drewnopochodne
• Drewno miękkie
• Drewno twarde

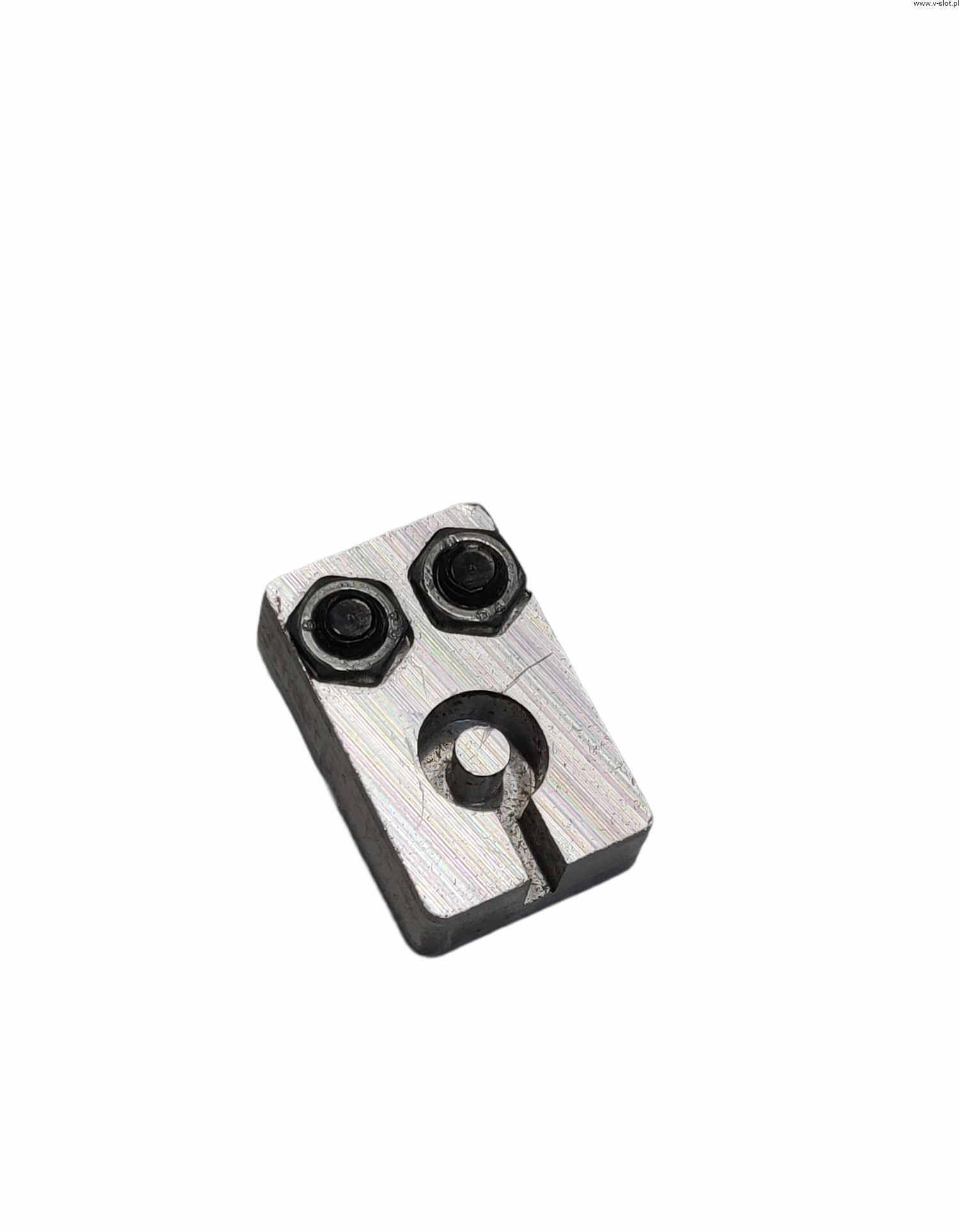

• Aluminium

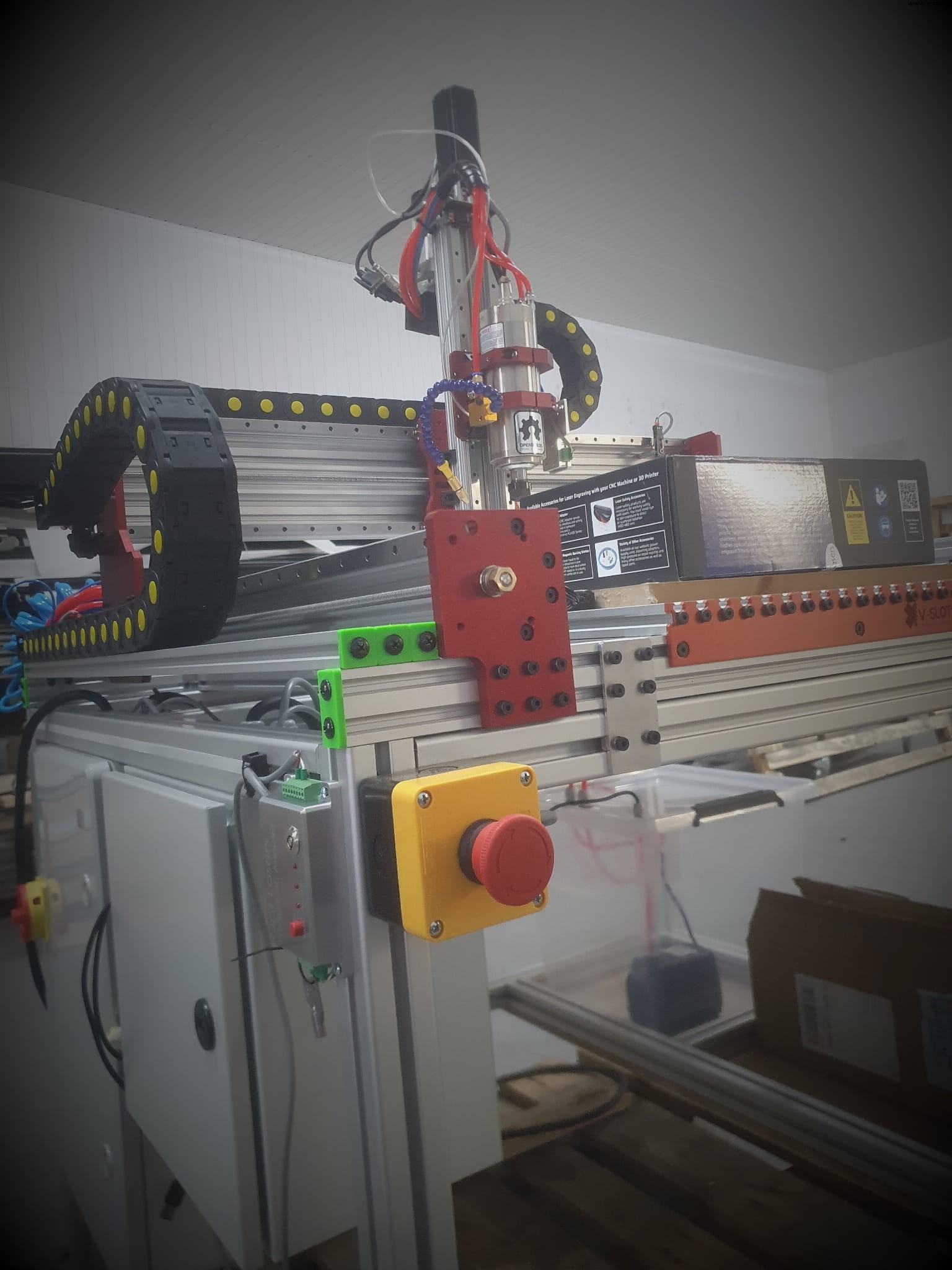

PRO LEAD TO SZTYWNIEJSZA KONSTRUKCJA

Wersja  PRO LEAD 1010 jest połączeniem klasycznej konstrukcji  LEAD 1010 i konstrukcji LEAD 1515.

Wykorzystując nasze doświadczenie przy budowie maszyn CNC postanowiliśmy wyciągnąć to co  najlepsze i stworzyliśmy konstrukcję zapewniającą jeszcze większą sztywność.

W tym przenieśliśmy rozwiązanie pochodzące z frezarki LEAD 1515 i wzmocniliśmy oś X oraz oś Z.
Teraz dwa masywne profile C-BEAM odpowiedzialne tworzą  oś X a podwójny wózek znacznie  wzmacnia sztywność obu  osi (X/Y).FREZUJ MATERIAŁY JESZCZE WYŻSZE

Podczas wielu prezentacji i spotkań z naszymi klientami często poruszaliśmy  temat osi  Z, która w przypadku klasycznej frezarki  CNC  LEAD  1010. Wiemy , że w wielu  przypadkach kilka milimetrów więcej  otwiera nowe możliwości.

Wzmocnienie  osi  X/Z i zastosowanie wózka z wrzecionem poruszającego się po  osi Z powoduje, że ploter PRO LEAD 1010 umożliwia pracę z materiałem o grubości 60mm!

ŁATWIEJSZE MOCOWANIE SUROWCA

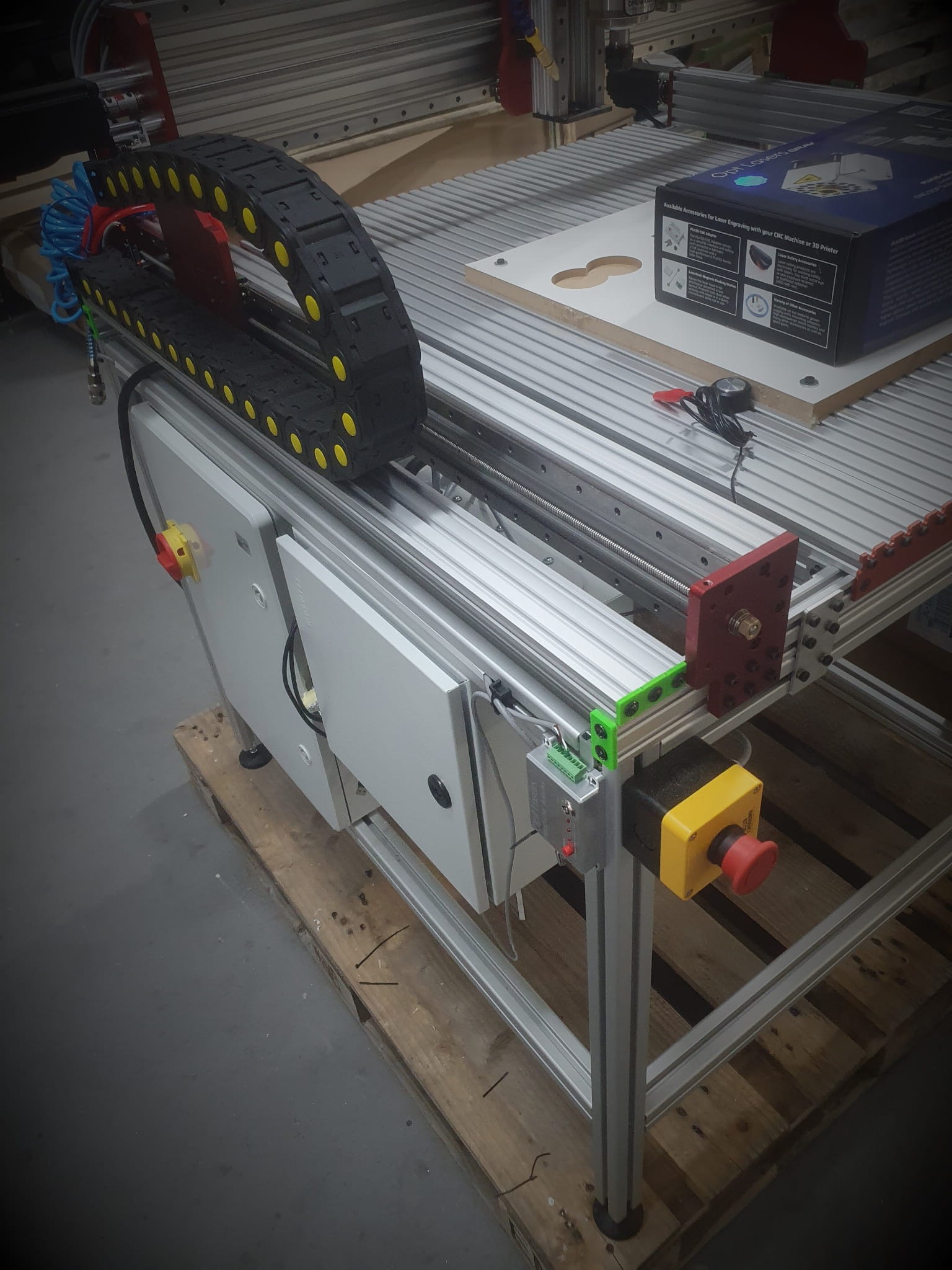

W  ploterze PRO LEAD 1010 postanowiliśmy  podzielić płytę podstawy jaką jest MDF i zostawić widoczne, otwarte profile aluminiowe. Profile  dzielące płyty, można wykorzystać do instalacji różnego rodzaju łap i mocowników  przytrzymujących materiał.

WRZECIONA DO WYBORU

Maszynę CNC PRO LEAD MGN 1010 można skonfigurować na wiele sposobów.

Do wyboru mają Państwo dwa wrzeciona:

1. WRZECIONO DEWALT D26200

Jednostka idealna do pracy w drewnie i tworzywach. Sprawdzone na rynku urządzenie, które można zdjąć z plotera i wykorzystywać ręcznie. Wrzeciono dostarczone jest z tulejką umożliwiającą montaż frezów o średnicy 8mm.

WADY I ZALETY:

+ Bardzo wysoka jakość
+ Idealna do prac ręcznych
+ Wbudowany potencjometr na obudowie
+ Sprawdzony i ceniony producent

- Dostępne za dodatkową opłatą tulejki 3.175, 6 i 6.35mm
- Brak możliwości sterowania z poziomu oprogramowania funkcją włącz/wyłącz
- Brak możliwości sterowania prędkością obrotową z poziomu oprogramowania

Podstawowe dane techniczne:

• Moc pobierana: 900 W
• Moc użyteczna: 620 W
• Prędkość bez obciążenia: 16000-27000 obr/min
• Wielkość suwu wgłębnego: 55 mm
• Rozmiar tulei zaciskowej:3.175-6-8 mm
• Maks. średnica freza: 36 mm
• Masa: 1,9 kg
• Długość: 120 mm
• Wysokość: 200 mm
• Poziom wibracji na ramionach: 6.8 m/s2
• Niepewność pomiaru K 1 (wibracje): 2,7 m/s2

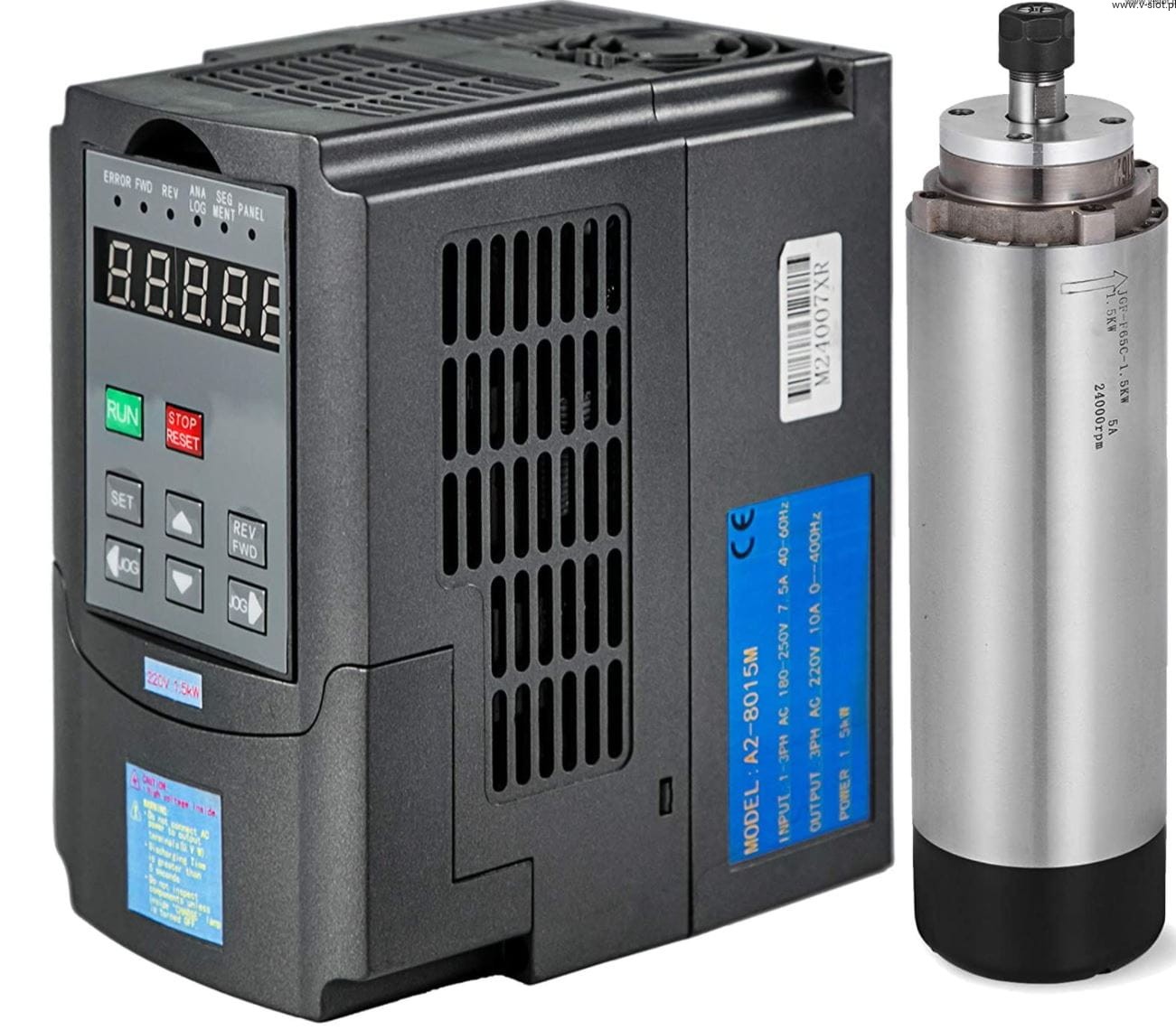

2. WRZECIONO CNC 1.5 kW Z FALOWNIKIEM

Ten rodzaj wrzeciona nadaje się do pracy z piankami, tworzywem, drewnem miękkim oraz twardym, MDF, sklejką oraz aluminium. W połączeniu ze sterownikiem BlackBox sterujesz wrzecionem z poziomu oprogramowania!

WADY I ZALETY:

+ Możliwość włączania i wyłączenia z poziomu oprogramowania OpenBuilds Control
+ Możliwość regulacji prędkości obrotowej z poziomu oprogramowania
+ Popularne, ogólnie dostępne tulejki ER11
+ W zestawie tulejki ER11 3.175 , 4 i 6mm!

- Brak możliwości wykorzystania urządzenia do prac ręcznych
- Większa waga w stosunku do DeWalt D26200
- Więcej elektroniki = większe prawdopodobieństwo ewentualnej awarii

PODSTAWOWE DANE TECHNICZNE:

• Moc silnika: 1.5 kW
• Chłodzenie: Powietrze
• Napięcie: 220V
• Częstotliwość: 400Hz
• Prędkość: 1000-24000 obr/min
• Tolerancja odchylenia: ok. 0.01 mm
• Tulejka: ER11 (3.175 - 6mm)
• Falownik 1.5kW VFD z przetwornikiem 230V
• Napięcie wejściowe : 220-230V
• Napięcie wyjściowe: 208-240V
• Częstotliwość wejściowa: 48-63Hz
• Częstotliwość wyjściowa: 0-63Hz
• Faza wejściowa : jednofazowa
• Faza wyjściowa: trzy fazy
• 5-cyfrowy wyświetlacz(częstotliwość, kierunek obrotów, licznik itd)
• temperatura robocza: od - 10 do +40C
• Wibracje: ok. 0,5g

2. WRZECIONO CNC 2,2 kW Z FALOWNIKIEM

SPRAWDZONY STEROWNIK I DARMOWE OPROGRAMOWANIE STERUJĄCE

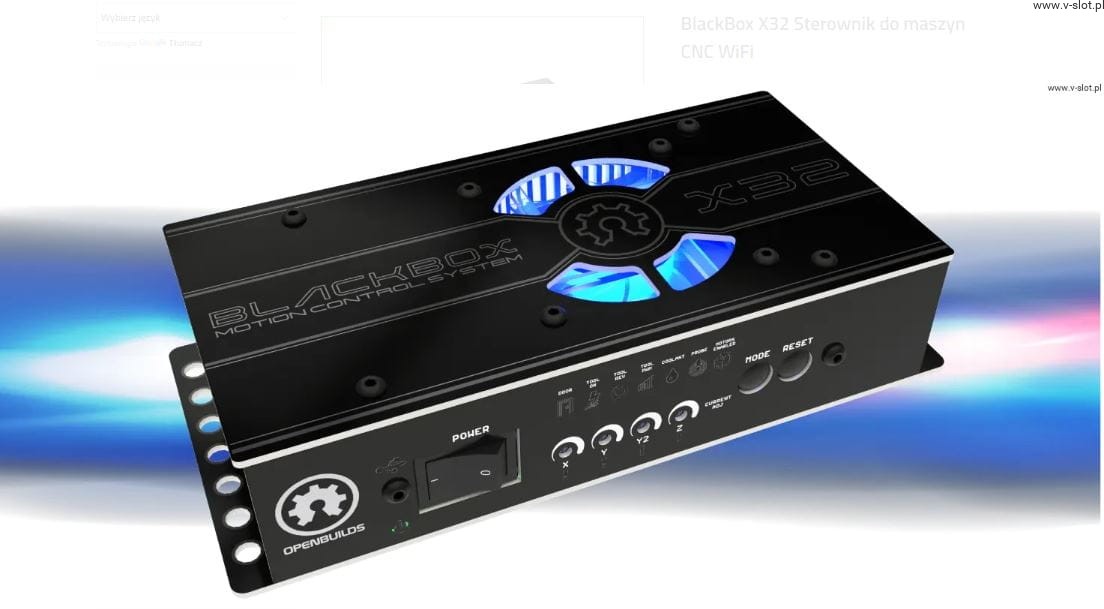

Ploter PRO LEAD 1010  może być wyposażony w sterownik OpenBuilds BLACKBOX (Tylko dla silników krokowych NEMA HTS)

Jest to proste w obsłudze, sprawdzone urządzenie , które obsługuje frezarkę  CNC.

Aby rozpocząć pracę, sterownik wystarczy  podłączyć za pomocą przewodu USB do komputera z systemem Widows/Linux/iOS gdzie wcześniej zostało zainstalowane oprogramowanie OpenBuilds Control (dostarczone na pendrive wraz z urządzeniem) i  możemy rozpocząć pracę!

Oprogramowanie OPENBUILDS CONTROL to program, który w  kilka minut staje się czytelne i wyjątkowo  proste w obsłudze.

Z OpenBuilds Control możecie:

• Sterować osiami X/Y/Z/A
• Określać punkt zerowy dla  osi   X/Y/Z/A
• Zwiększać i zmniejszać prędkość  ruchu   osi
• Sprawdzać stany wyłączników krańcowych i innych
• Sterować   wrzecionem (wyposażonym w falownik)
• Zatrzymywać pracę
• Wczytywać G-CODE
• i wiele więcej

Na naszym kanale  YouTube V-SLOT Polska znajdą Państwo wiele filmów  przedstawiających program i sterowanie.

OPIS DODATKOWY:

Przy cenie mają Państwo  możliwość konfigurowania maszyny wg. własnych  potrzeb.

Niżej opis dodatkowych możliwości i konfiguracji:

• USŁUGA SKŁADANIA  I KALIBRACJI
  Osoby, które nie czują się na siłach mogą skorzystać z usługi składania  i kalibracji. W ten sposób otrzymają Państwo maszynę gotową do pracy a dodatkowo  mogą Państwo odbyć darmowe szkolenie w naszej firmie.


• SILNIKI KROKOWE
  Osoby, które posiadają własne silniki krokowe i decydują się na  samodzielną  budowę  mogą  zrezygnować z silników krokowych.
  Jeśli chcą Państwo nabyć maszynę gotową do pracy , urządzenie  można nabyć z 4 silnikami NEMA 23 dostosowanymi do frezarki PRO LEAD MGN 1010.


• PŁYTA STERUJĄCA
  Podobnie jak w przypadku silników mogą  Państwo wykorzystać swój sterownik i zrezygnować z zakupu dedykowanego  sterownika BlackBox.
  Osoby, które szukają sprawdzonego rozwiązania mogą  wybrać sterownik  BlackBox z którym otrzymają Państwo oprogramowanie  sterujące OpenBuilds Control. Do silników hybrydowych przeznaczony jest sterownik Makerbase MKS, który umożliwia sterownia maszyną poprzez zewnętrzne drivery.

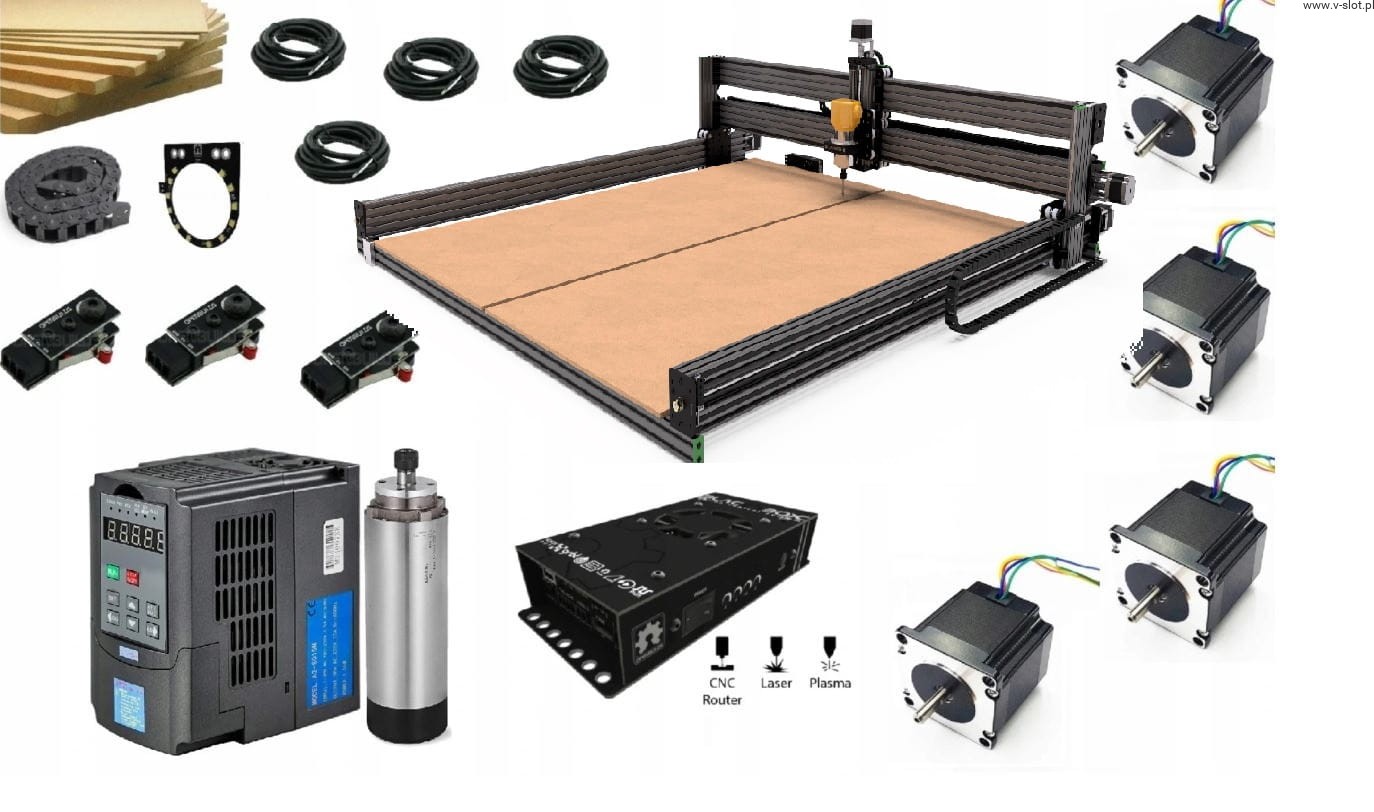

• AKCESORIA  DODATKOWE
  Aby urządzenie było kompletne i gotowe do pracy musi być  wyposażone w kilka dodatkowych elementów.
  W  skład akcesoriów dodatkowych  wchodzą:
  - Dwie płyty MDF
  - Przewody 2,3 i 4 żyłowe potrzebne do podłączenia  silników , elektroniki i innych
  - Zasilacz 230V / 24V
  - Pierścień LED doświetlający strefę frezowania
  - 3 szt wyłączników krańcowych
  - Wyłącznik bezpieczeństwa
  - Sonda  osi  Z
  - Prowadnice przewodów
  - Zaślepki profili

SILNIKI KROKOWE LUB HYBRYDOWE

SILNIKI KROKOWE NEMA 23

DANE TECHNICZNE:

• Moment trzymania - 2,4 NM
• Liczba faz - 2
• Rozdzielczość silnika - 1,8 stopnia
• Prąd znamionowy na fazę - 3A
• Rozmiar 57x57x86mm
• Średnica wału - 6,35mm

SILNIKI HYBRYDOWE - PRECYZJA PRACY!

Silniki wykorzystujące enkoder charakteryzują się bardzo dobrą dokłądnością oraz zapobiegają gubieniu kroków.

 DANE TECHNICZNE:

• Moment trzymania - 3 NM
• Liczba faz - 2
• Rozdzielczość silnika - 1,8 stopnia
• Prąd znamionowy na fazę - 4,2A
• Rozmiar 57x57x138mm
• Średnica wału - 8mm
• Rozdzielczość enkodera - 1000

UWAGA!

Silniki hybrydowe nie współpracują ze sterownikiem BlackBox!
