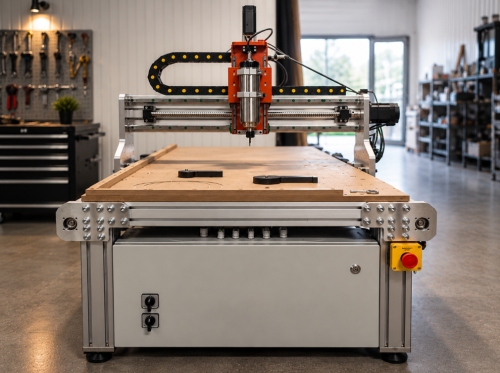

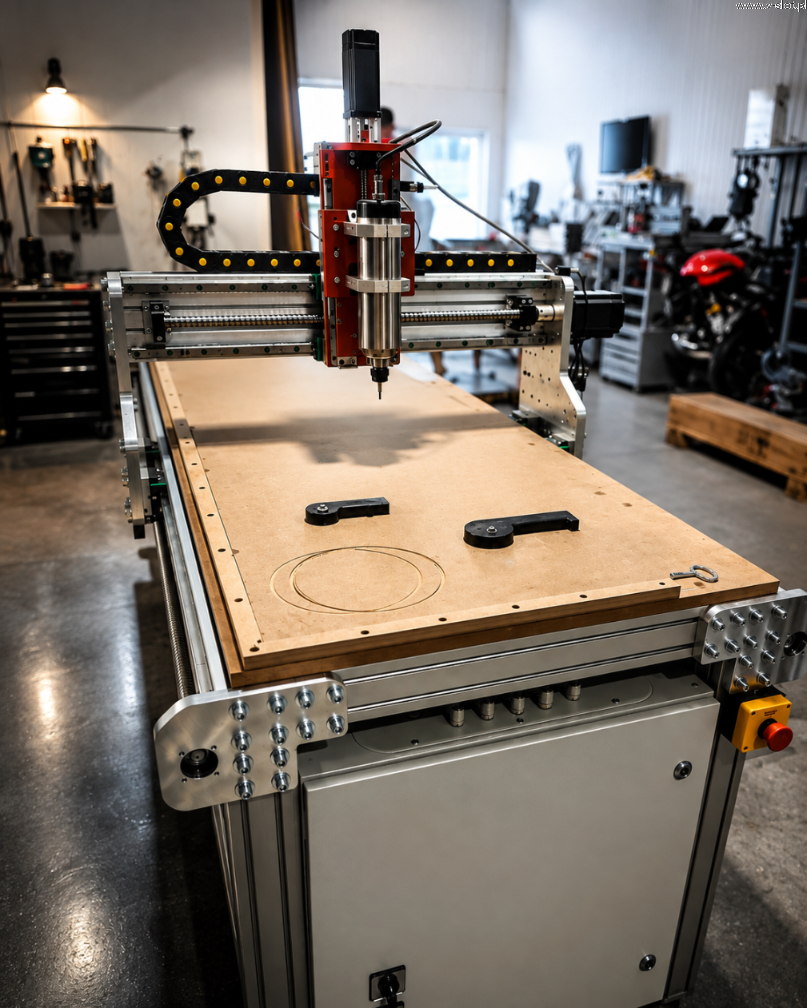

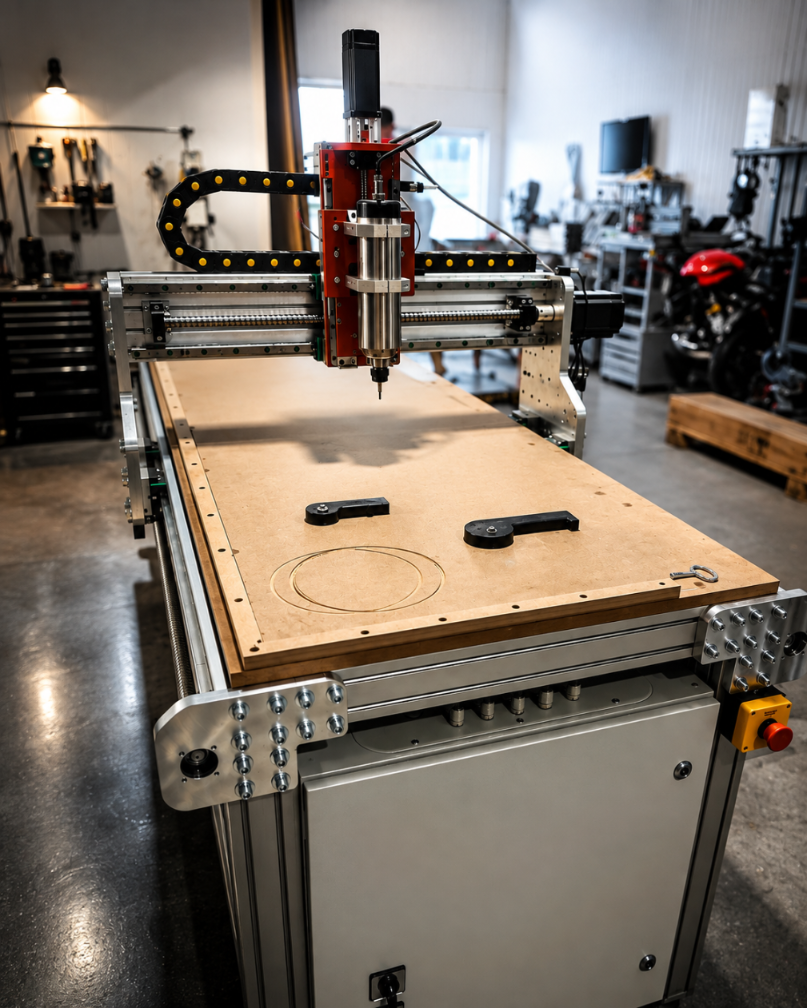

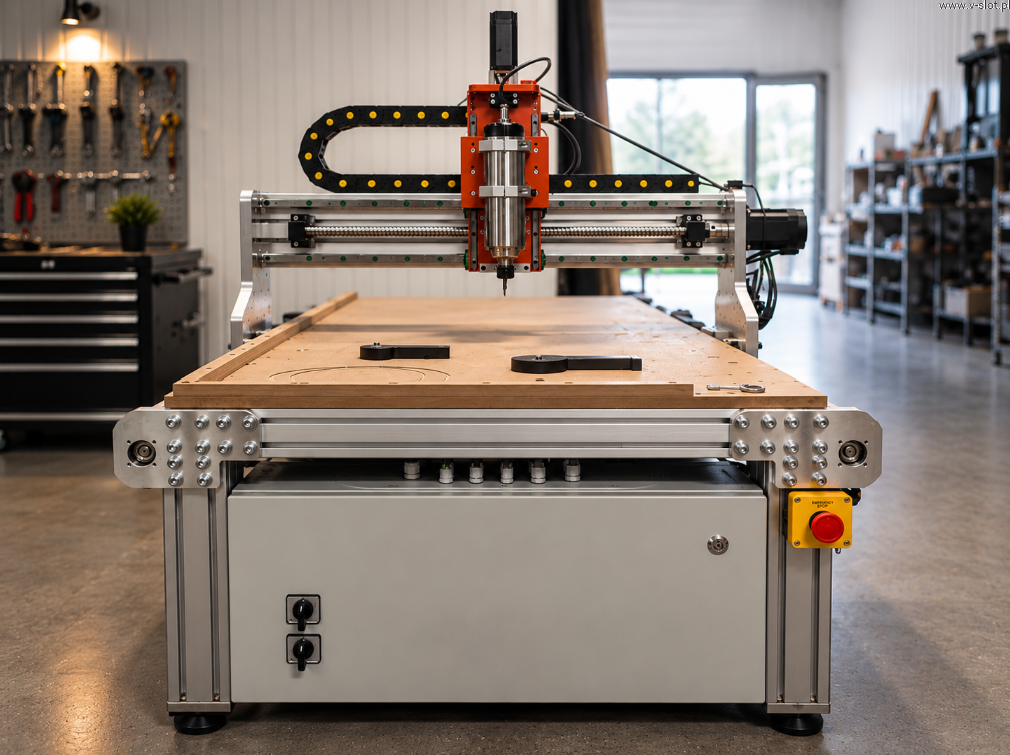

Frezarka CNC Hydra

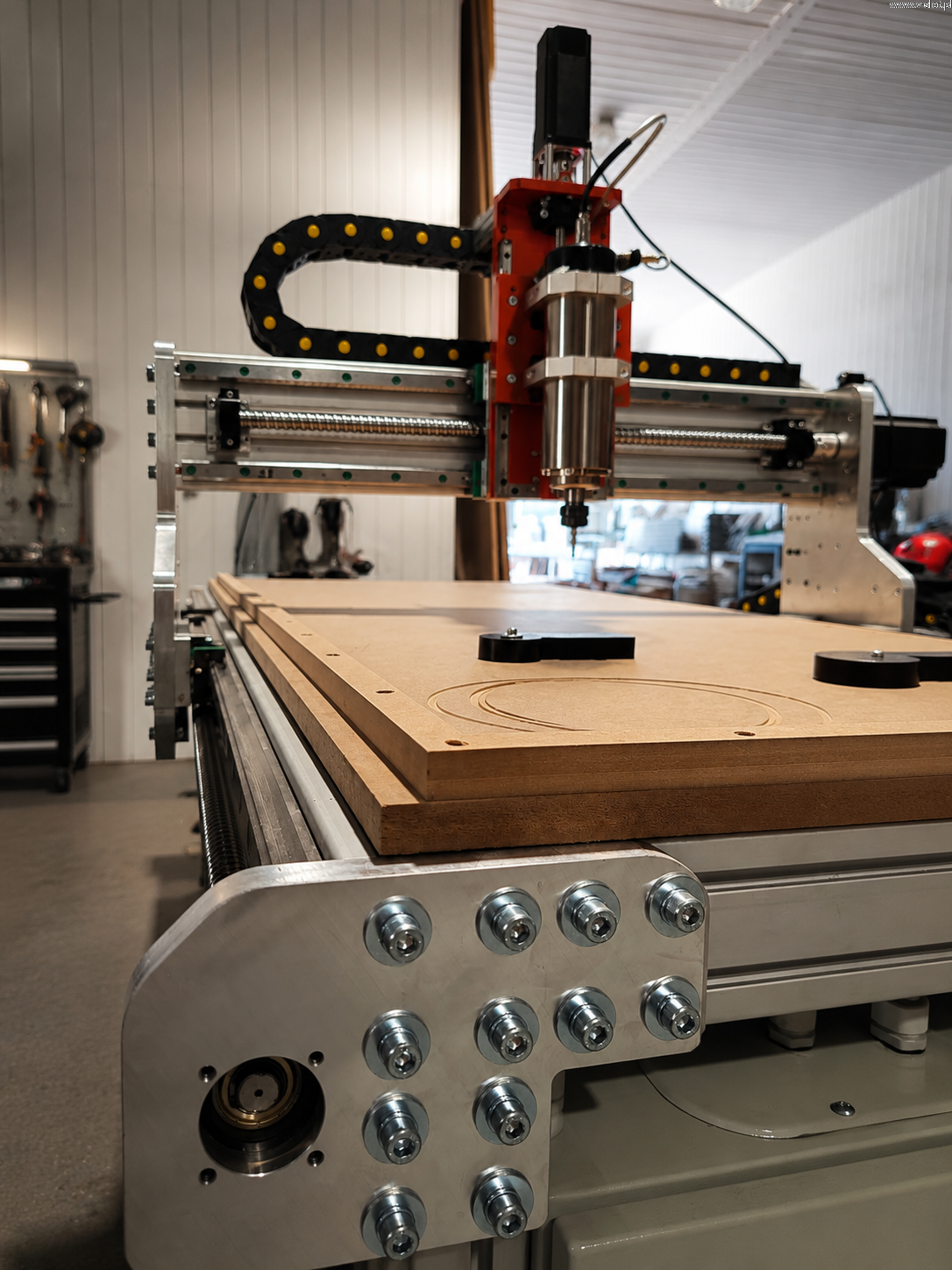

Hydra to nowa generacja sztywnej frezarki CNC przeznaczonej do precyzyjnej obróbki drewna, tworzyw sztucznych, aluminium i innych materiałów. Konstrukcja została oparta na solidnych profilach aluminiowych, w tym wzmocnionej belce osi X z profilu 160 × 80 mm, co zapewnia wysoką sztywność i ogranicza ugięcia podczas pracy.

Maszyna wykorzystuje śruby kulowe i prowadnice liniowe HGR na wszystkich osiach oraz mocne silniki krokowe NEMA 34 z enkoderami. Wrzeciono o mocy 2,2 kW z oprawką ER20 pozwala na zastosowanie szerokiej gamy narzędzi. Hydra dostępna jest w kilku rozmiarach, dzięki czemu można dobrać pole robocze do indywidualnych potrzeb.

✅ Najważniejsze zalety Hydry:

• Wzmocniona konstrukcja z ciężką belką osi X 160 × 80 mm
• Śruby kulowe na wszystkich osiach
• Przemysłowe prowadnice liniowe HGR25 i HGR15
• Mocne silniki NEMA 34 z enkoderami – 9 Nm
• Wrzeciono 2,2 kW ER20
• Sterownik GRBL 5-osiowy własnego projektu
• Możliwość wyboru spośród 5 rozmiarów pola roboczego
• Możliwość obróbki drewna, tworzyw sztucznych i aluminium
• Możliwość uzyskania dokładności obróbki aluminium do 0,05 mm*

* Osiągnięcie podanej dokładności zależy m.in. od rodzaju materiału, zastosowanego narzędzia, parametrów obróbki, ustawienia i kalibracji maszyny oraz warunków pracy.

✔️ Pole robocze:

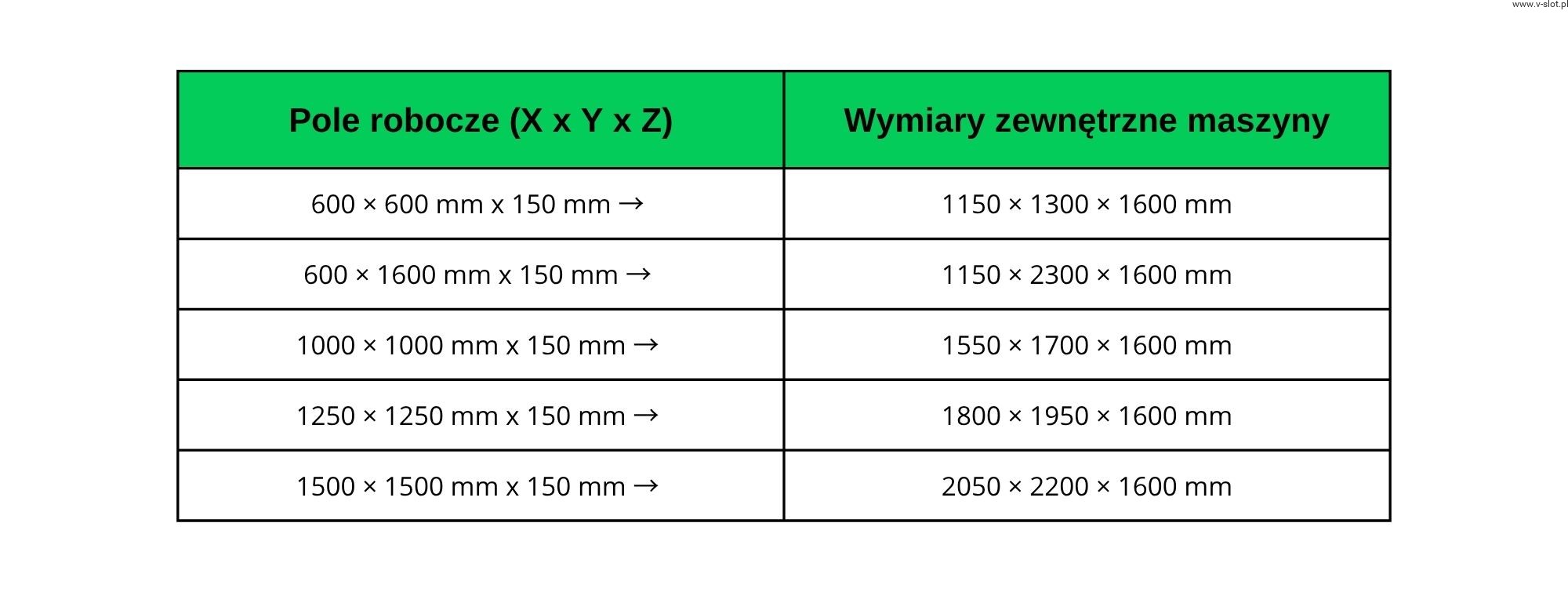

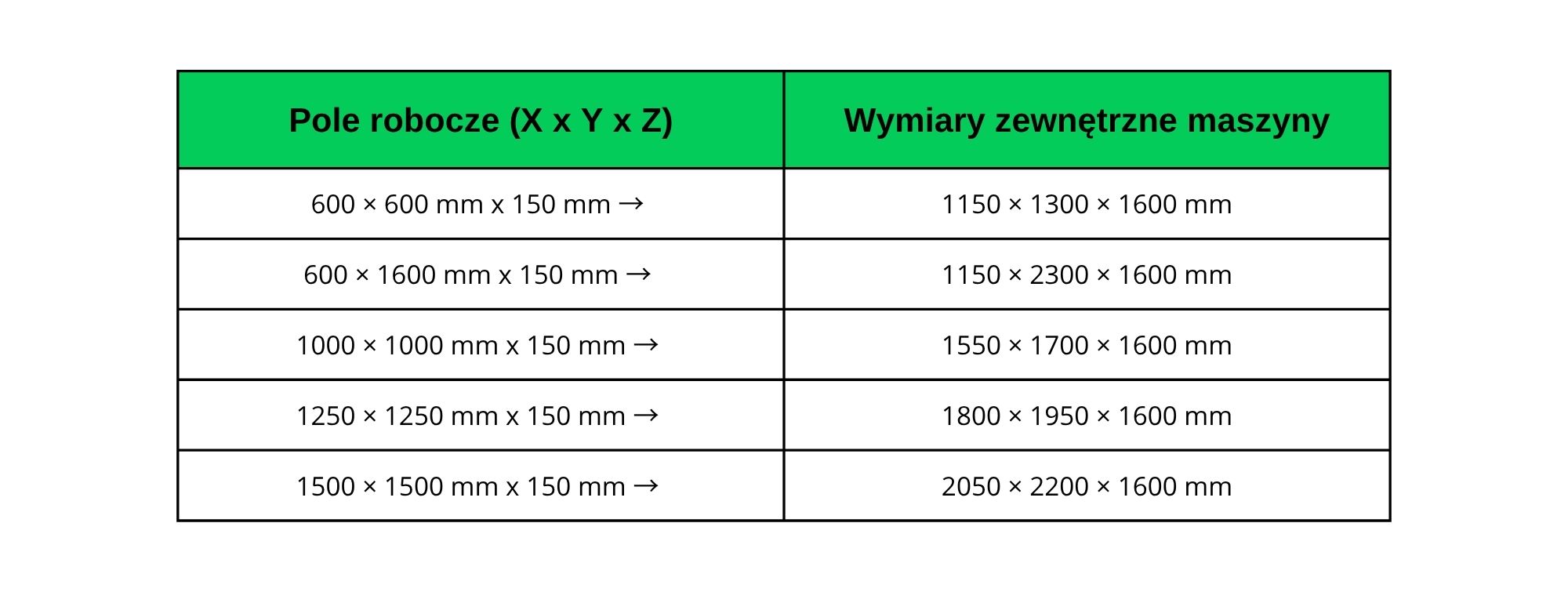

Frezarka Hydra dostępna jest w 5 wariantach wymiarowych, różniących się wielkością pola roboczego (X x Y x Z).

Dzięki kilku dostępnym konfiguracjom Hydra może zostać dopasowana zarówno do mniejszych elementów, jak i większych formatów materiału.

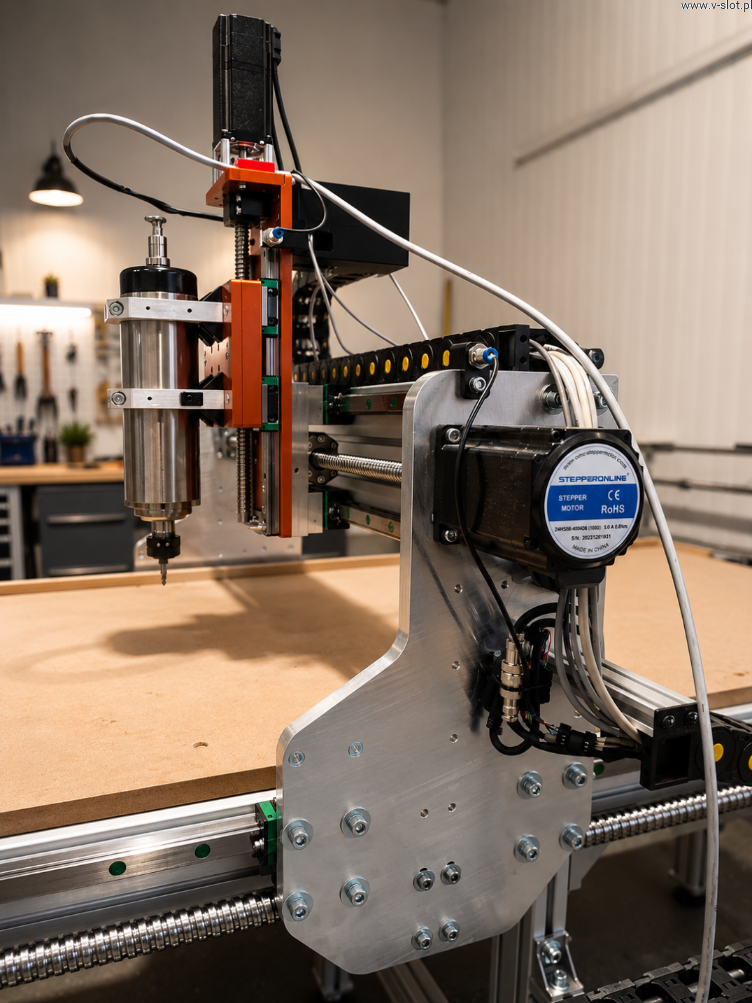

✔️ Konstrukcja mechaniczna i układ napędowy:

Konstrukcja Hydry została wykonana ze sztywnych profili aluminiowych 80 × 80 mm oraz 40 × 80 mm. Szczególną uwagę poświęcono osi X, której belkę wykonano z ciężkiego profilu 160 × 80 mm.

Takie rozwiązanie zwiększa sztywność całej konstrukcji, ogranicza ugięcia oraz pozwala zachować wysoką precyzję podczas obróbki.

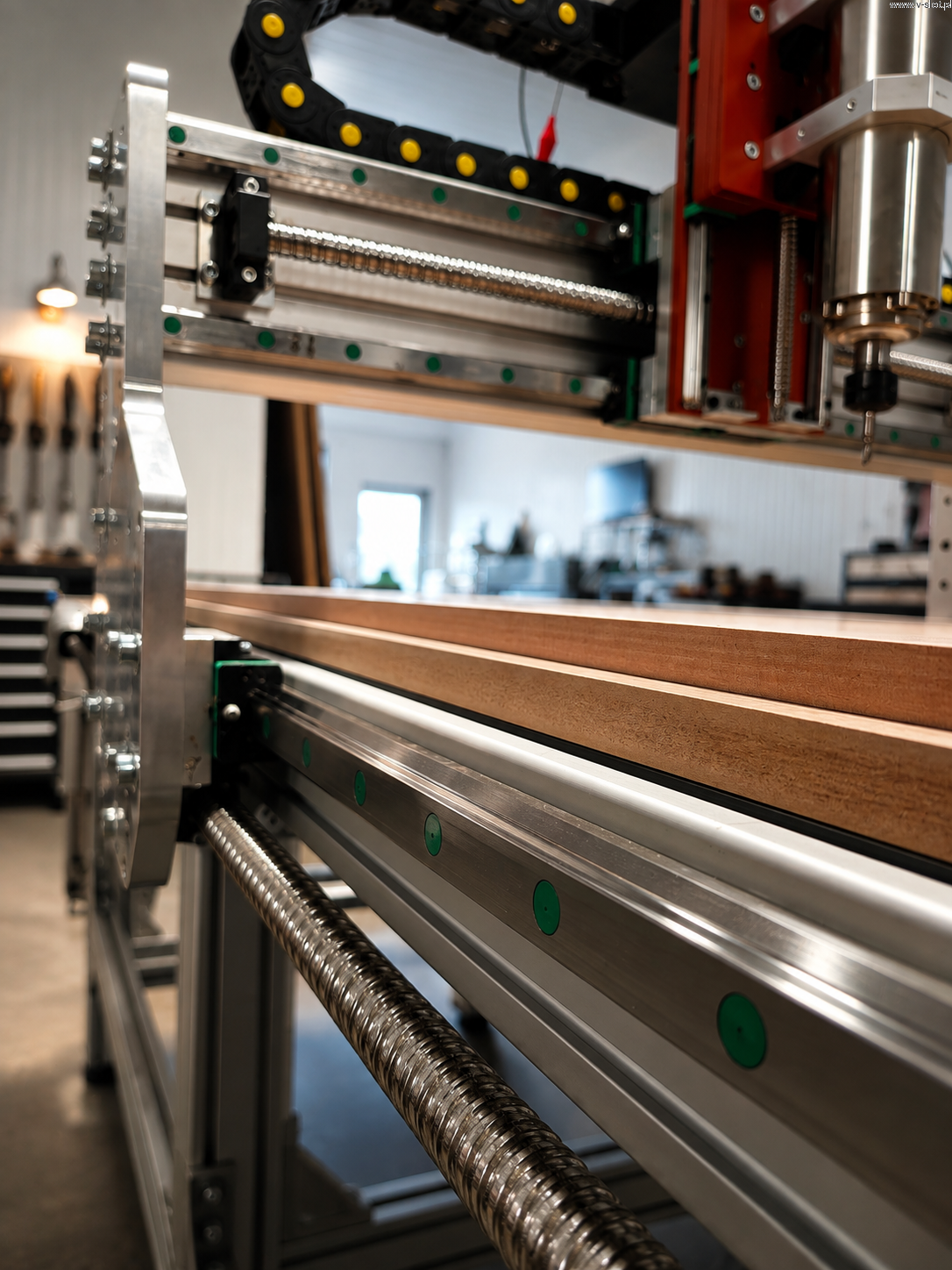

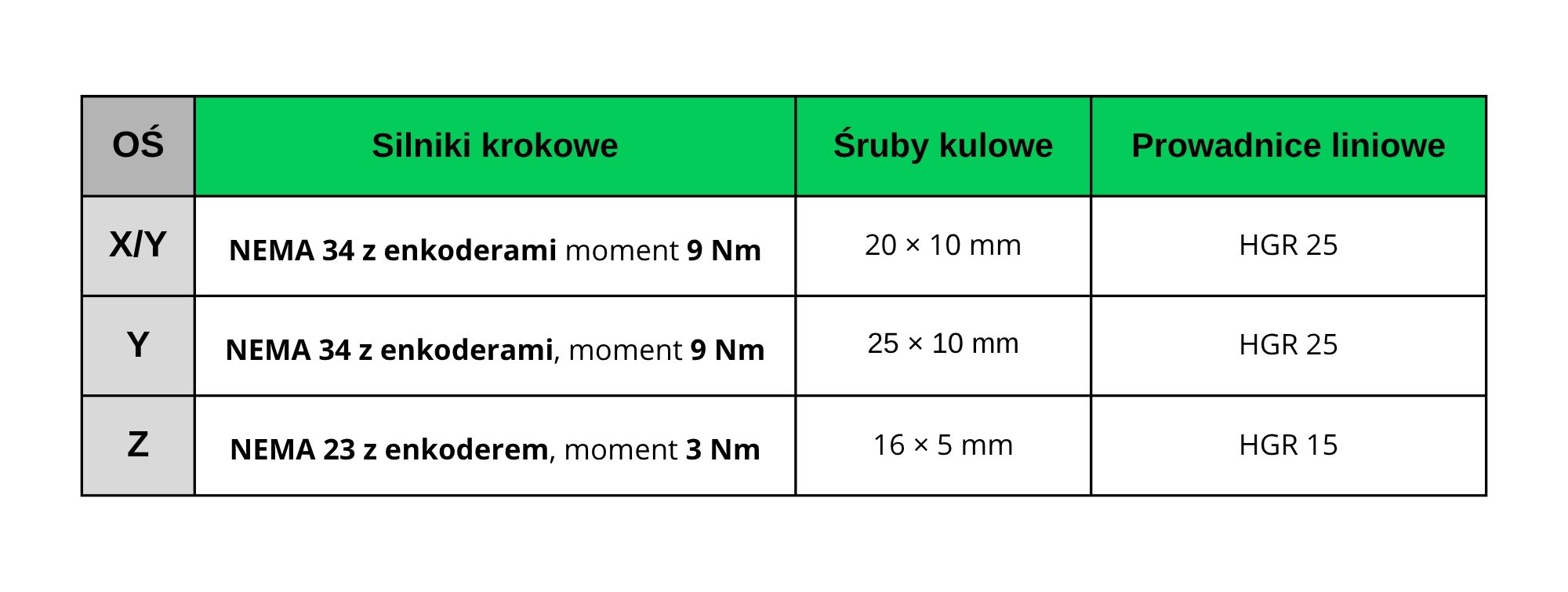

Hydra wykorzystuje śruby kulowe oraz prowadnice liniowe HGR na wszystkich osiach, zapewniając płynny i precyzyjny ruch.

Zastosowanie enkoderów oraz mocnych silników NEMA 34 pozwala na precyzyjną kontrolę ruchu i odpowiedni zapas momentu podczas obróbki.

✔️ Wrzeciono:

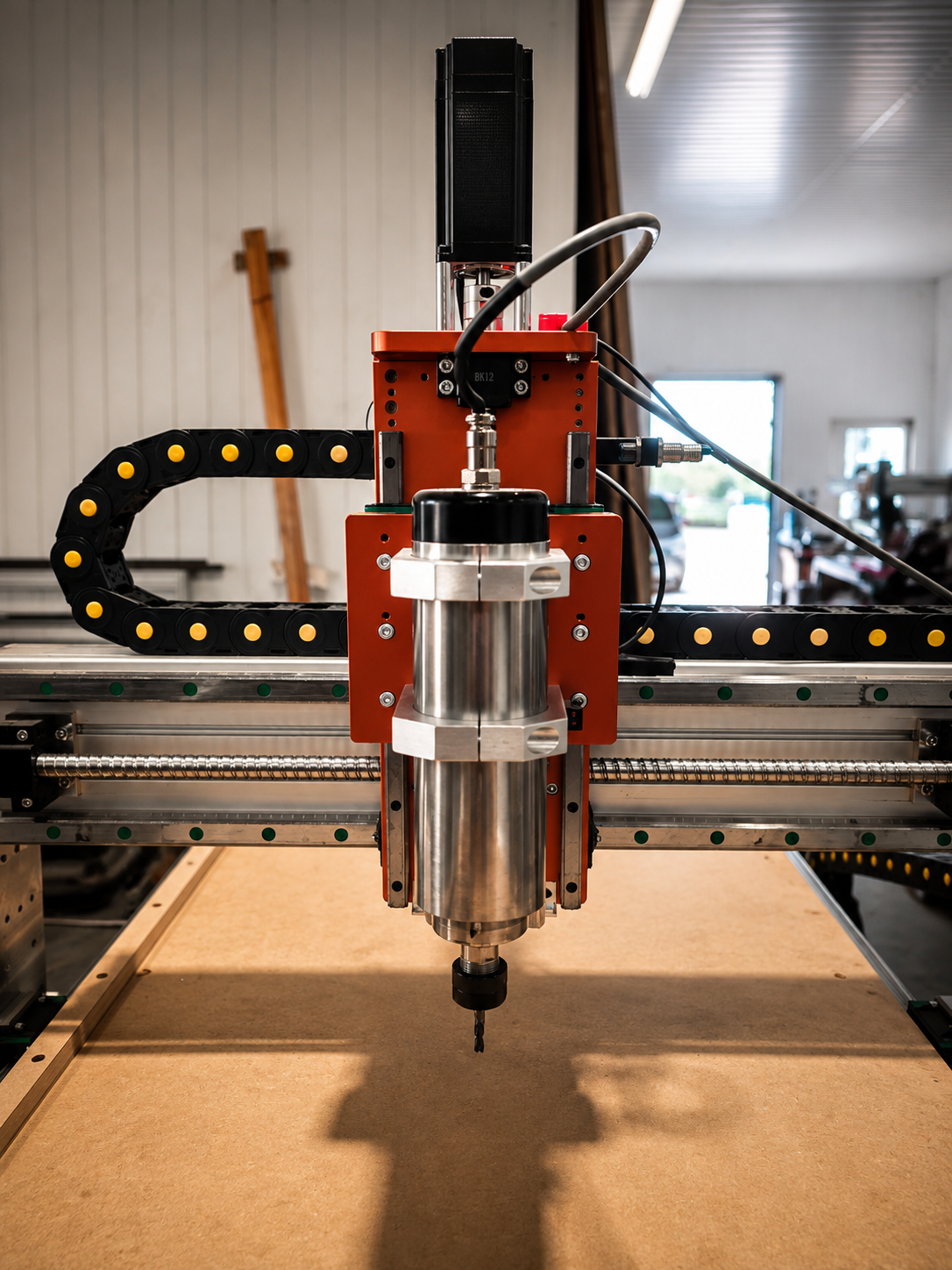

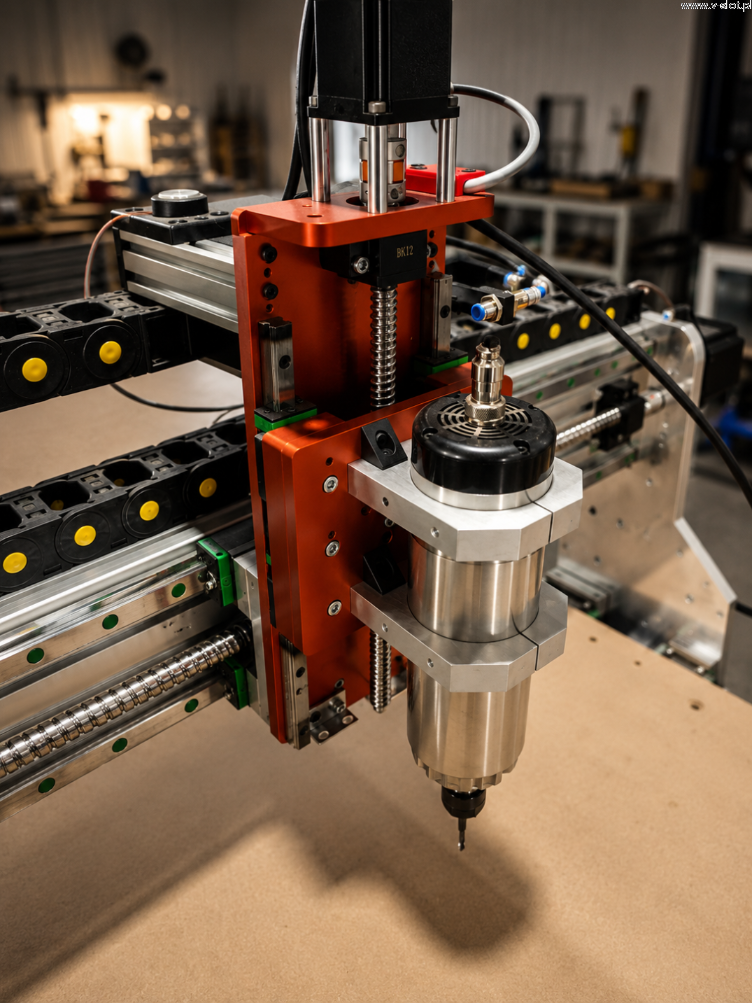

Hydra wyposażona jest w chłodzone powietrzem wrzeciono o mocy 2,2 kW oraz dedykowany falownik do jego sterowania.

Zastosowanie oprawek ER20 umożliwia korzystanie z szerokiego wyboru narzędzi skrawających. Wrzeciono pozwala na obróbkę m.in. drewna, tworzyw sztucznych oraz aluminium.

✔️ Sterowanie:

Za sterowanie maszyną odpowiada zaprojektowany przez nas sterownik GRBL, stworzony z myślą o stabilnej i precyzyjnej kontroli ruchów CNC.

Sterownik obsługuje do 5 osi, zapewniając dużą elastyczność konfiguracji oraz możliwość dalszej rozbudowy systemu.

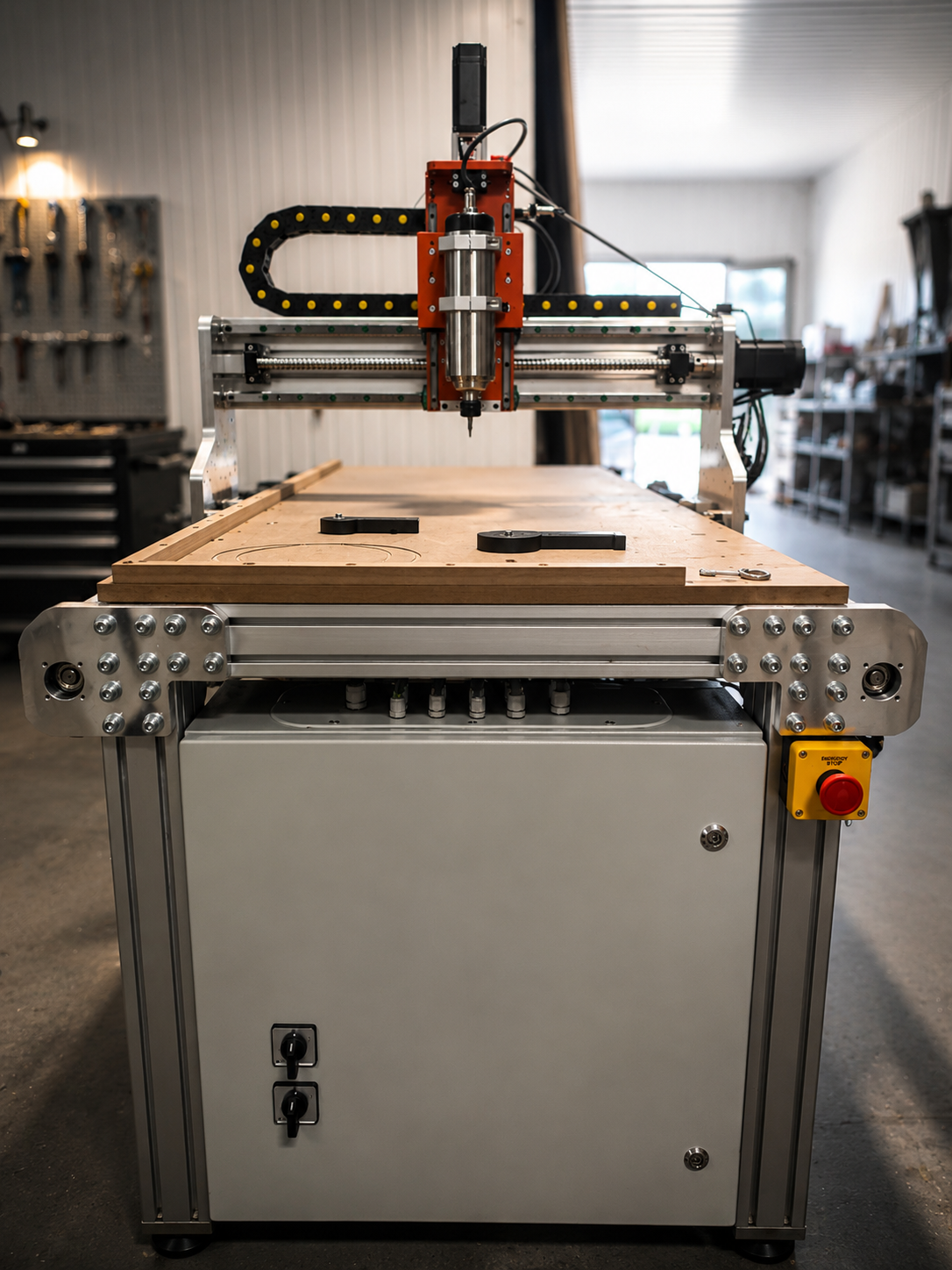

Cały osprzęt elektryczny i elementy sterowania maszyny są umieszczone w zamkniętej skrzynce elektrycznej, co zapewnia uporządkowane rozmieszczenie komponentów oraz zabezpiecza je przed przypadkowym kontaktem i zanieczyszczeniami.

✔️ Stół roboczy:

Standardowo Hydra wyposażona jest w podkład roboczy z płyty MDF o grubości 20 mm.

W konfiguratorze dostępny jest również opcjonalny stół teowy wykonany z dedykowanych profili aluminiowych, który zapewnia wygodny i uniwersalny sposób mocowania obrabianych elementów. Profile zostały zaprojektowane z myślą o zastosowaniu w stołach roboczych CNC i pozwalają na wygodne, szybkie oraz uniwersalne mocowanie obrabianych materiałów. Gotowe rowki umożliwiają wykorzystanie nakrętek teowych, śrub i różnego rodzaju docisków. Jest również bardziej odporny na zużycie i wilgoć, a w razie potrzeby poszczególne profile można łatwo wymienić.
