Wymyśl, projektuj, twórz bez ograniczeń

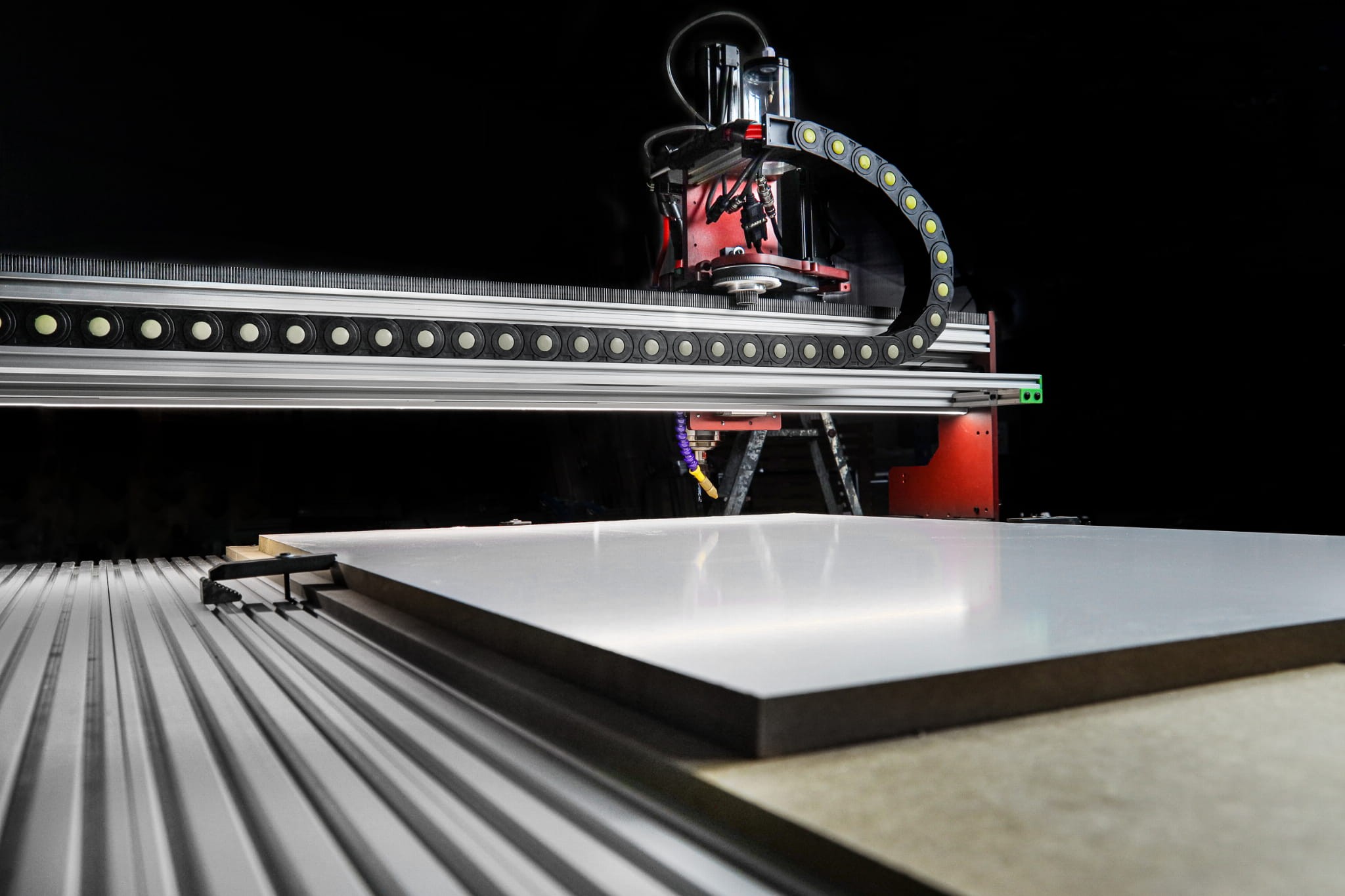

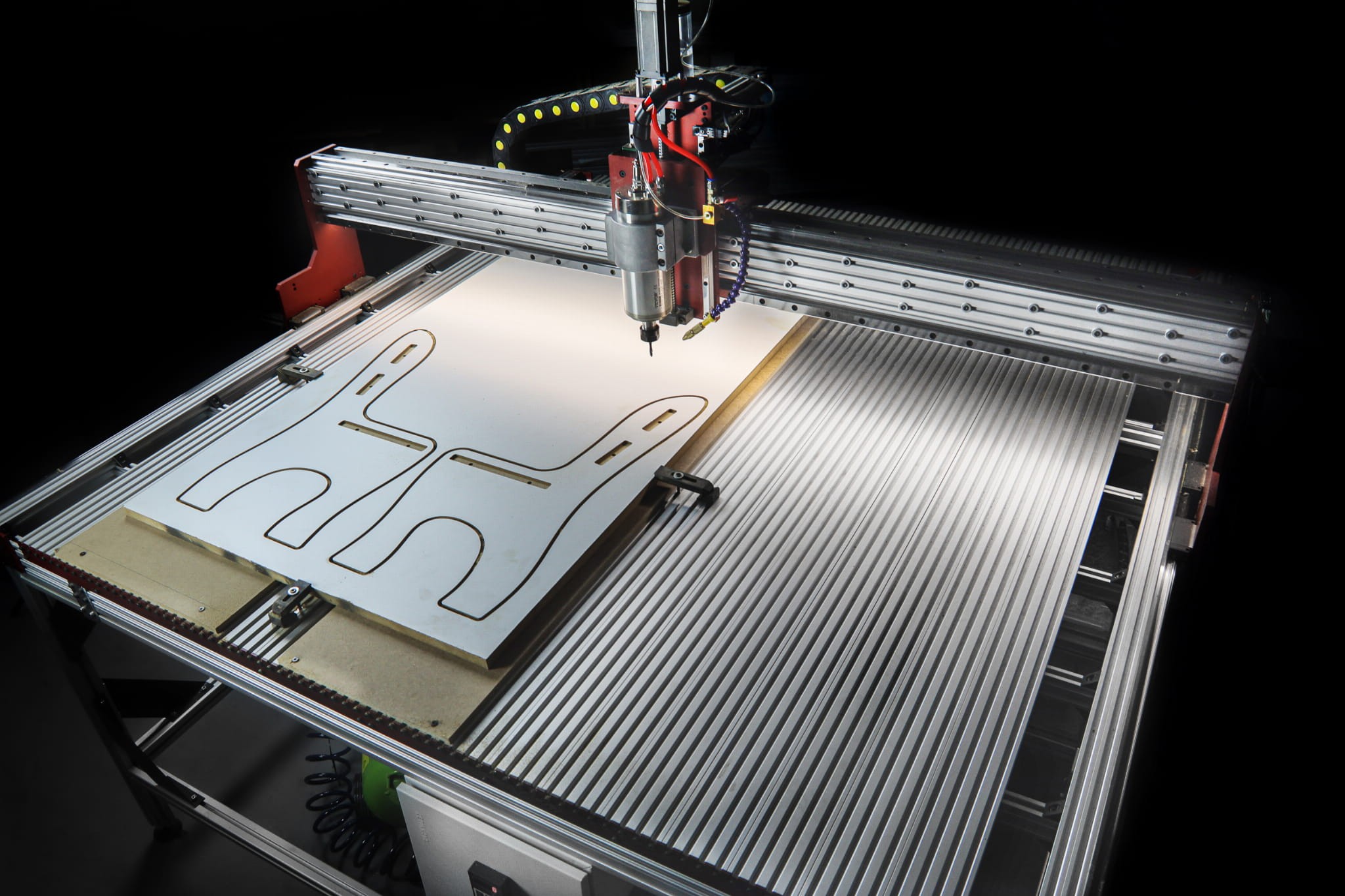

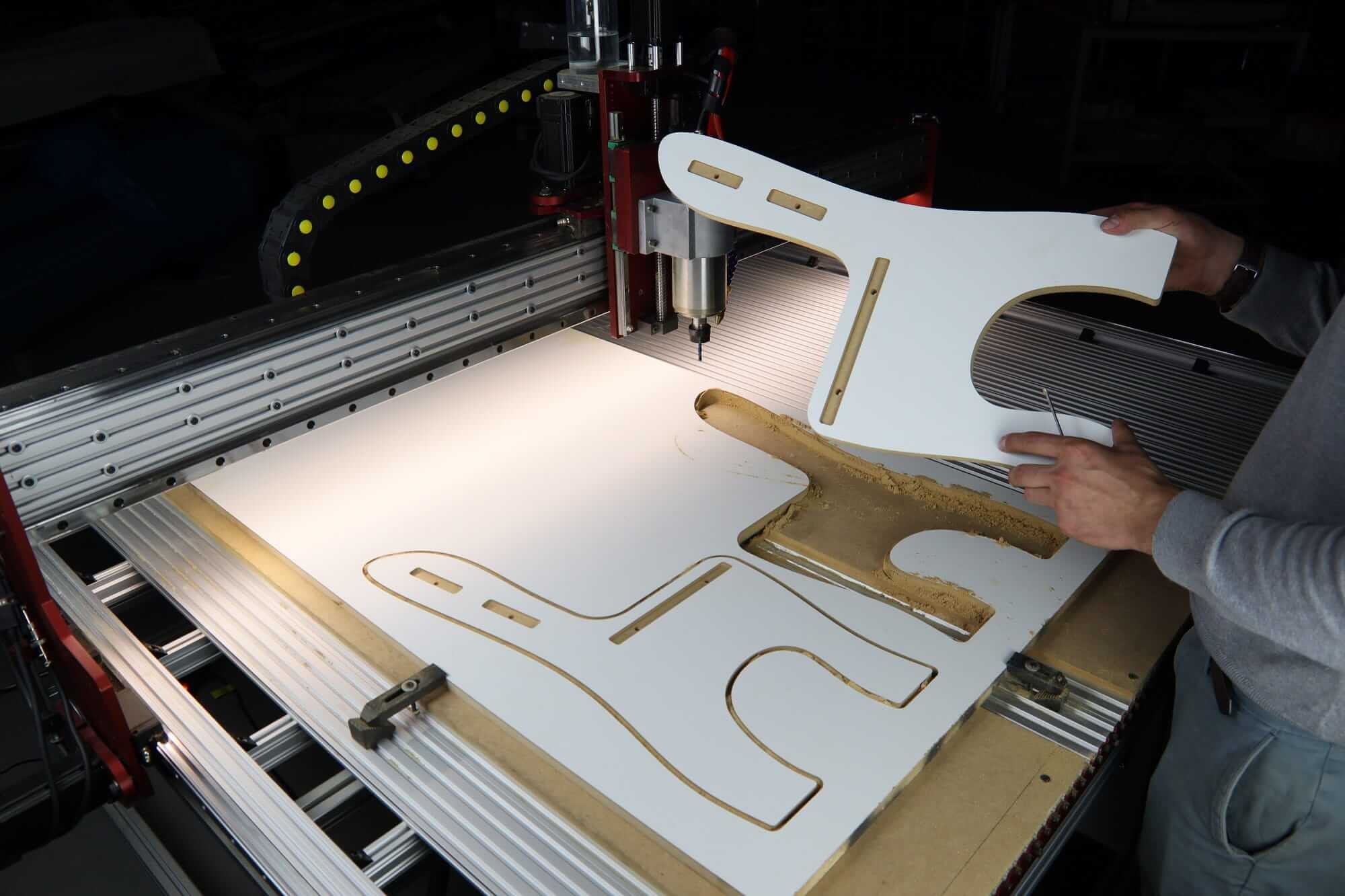

Frezarka CNC SALAMANDRA 1628 pozwoli Ci tworzyć i realizować wiele projektów takich jak zabawki, meble, fronty meblowe, rzeźby, tablice znamionowe, prototypy elementów i wiele więcej! Rozmiar maszyny został dobrany z myślą o frezowaniu całego arkusza sklejki o wielkości 1250x2500mm!

ARKUSZE O WYMIARZE DO 1250X2500 MM!

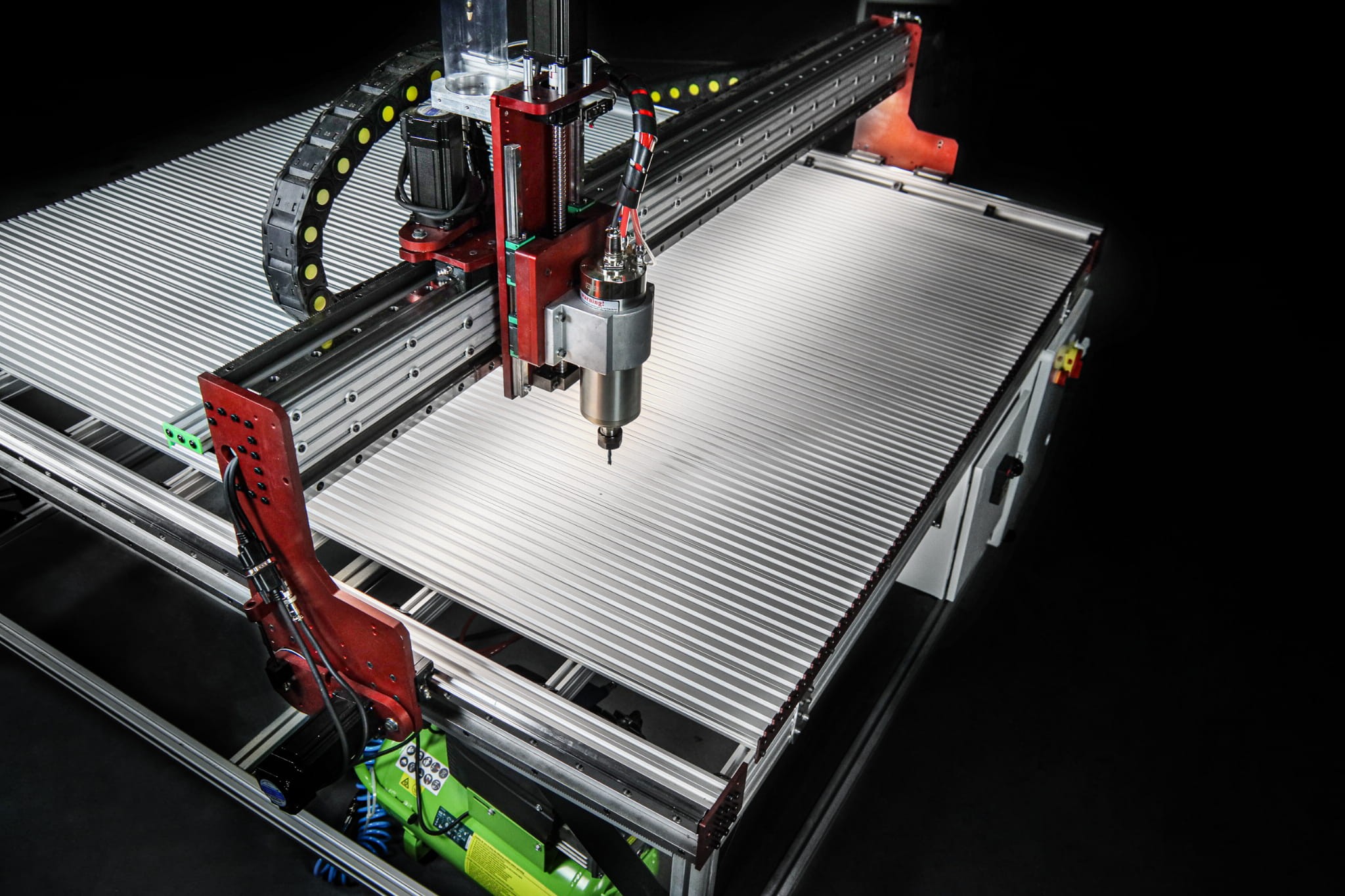

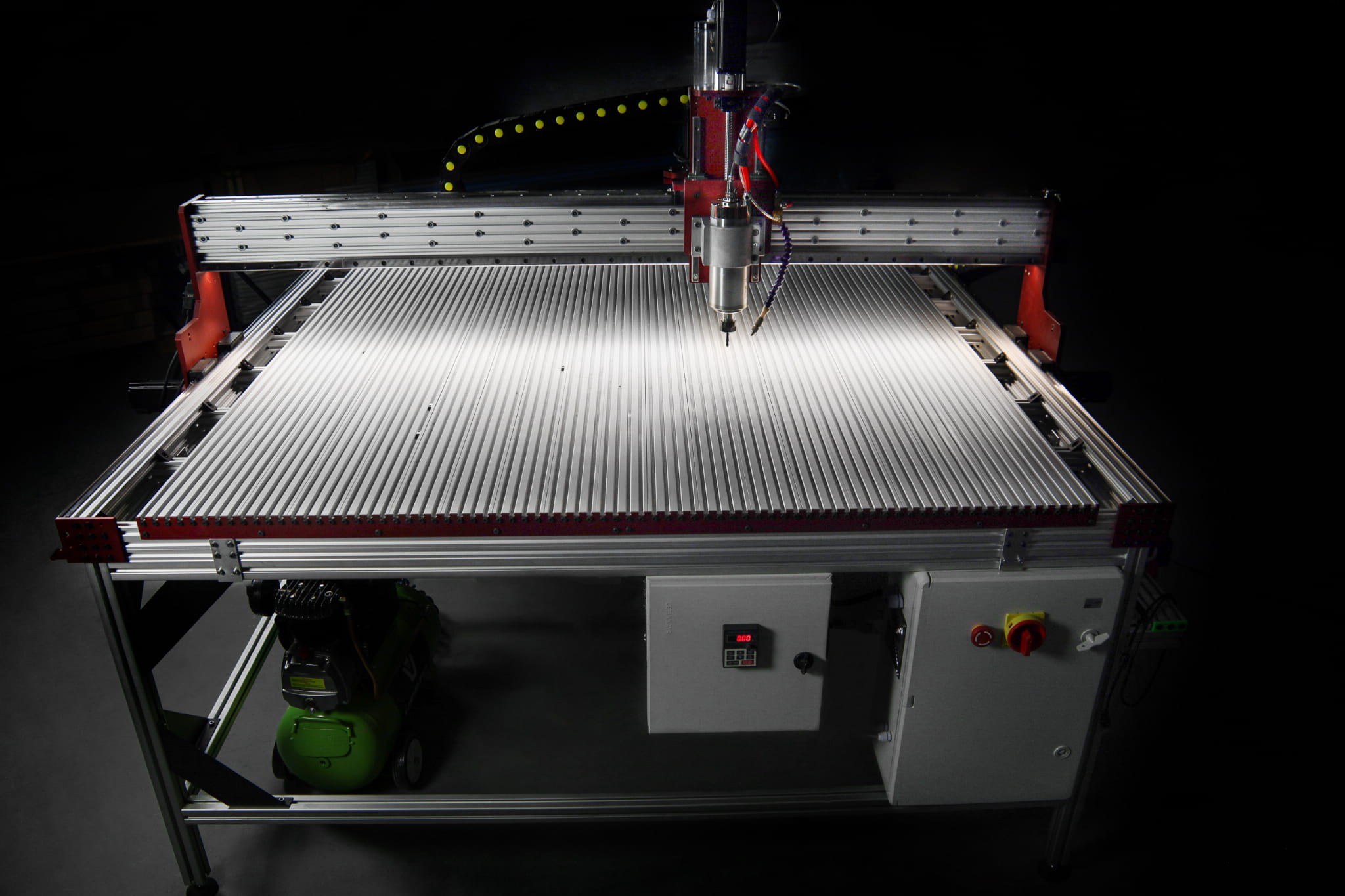

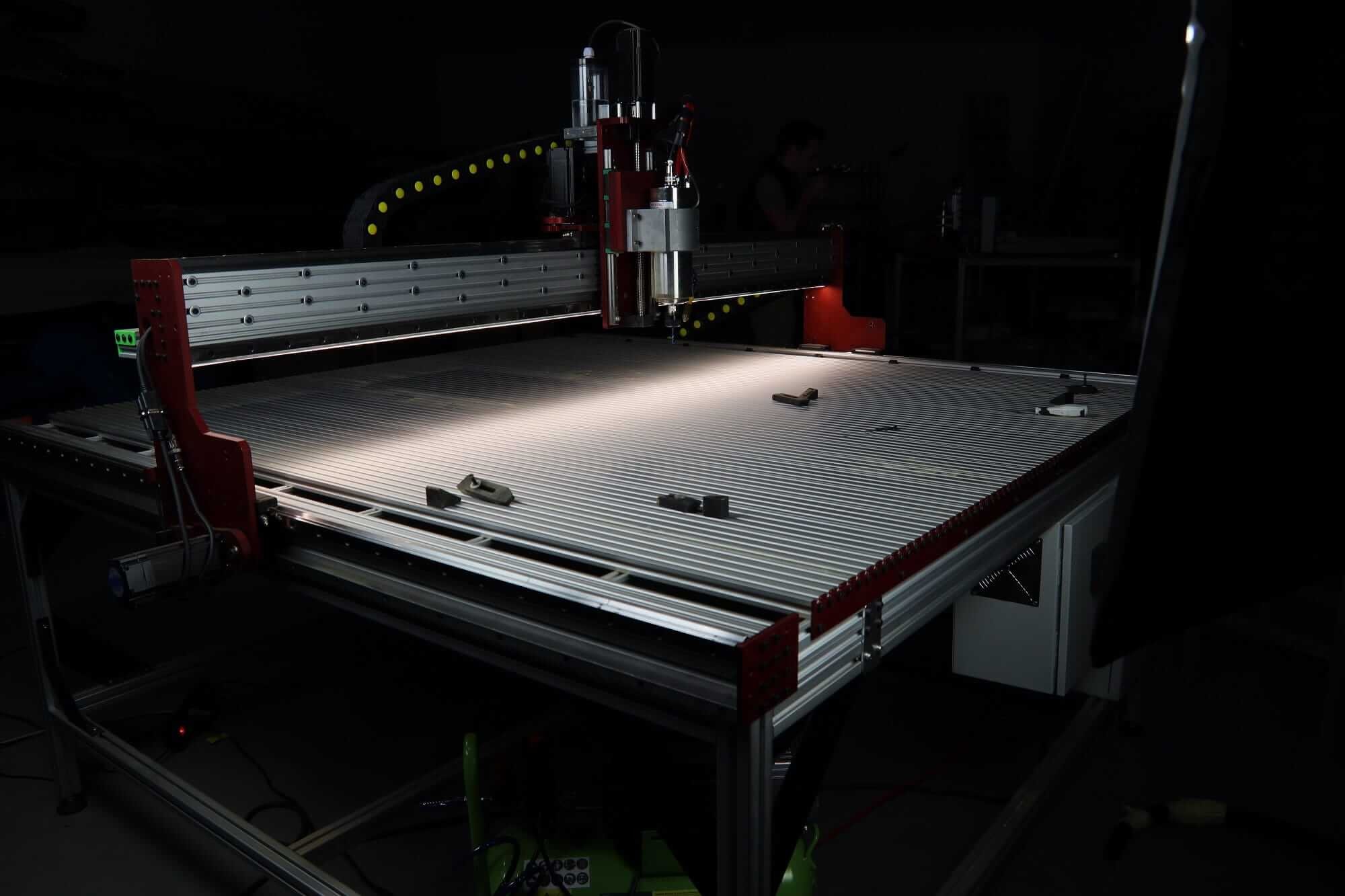

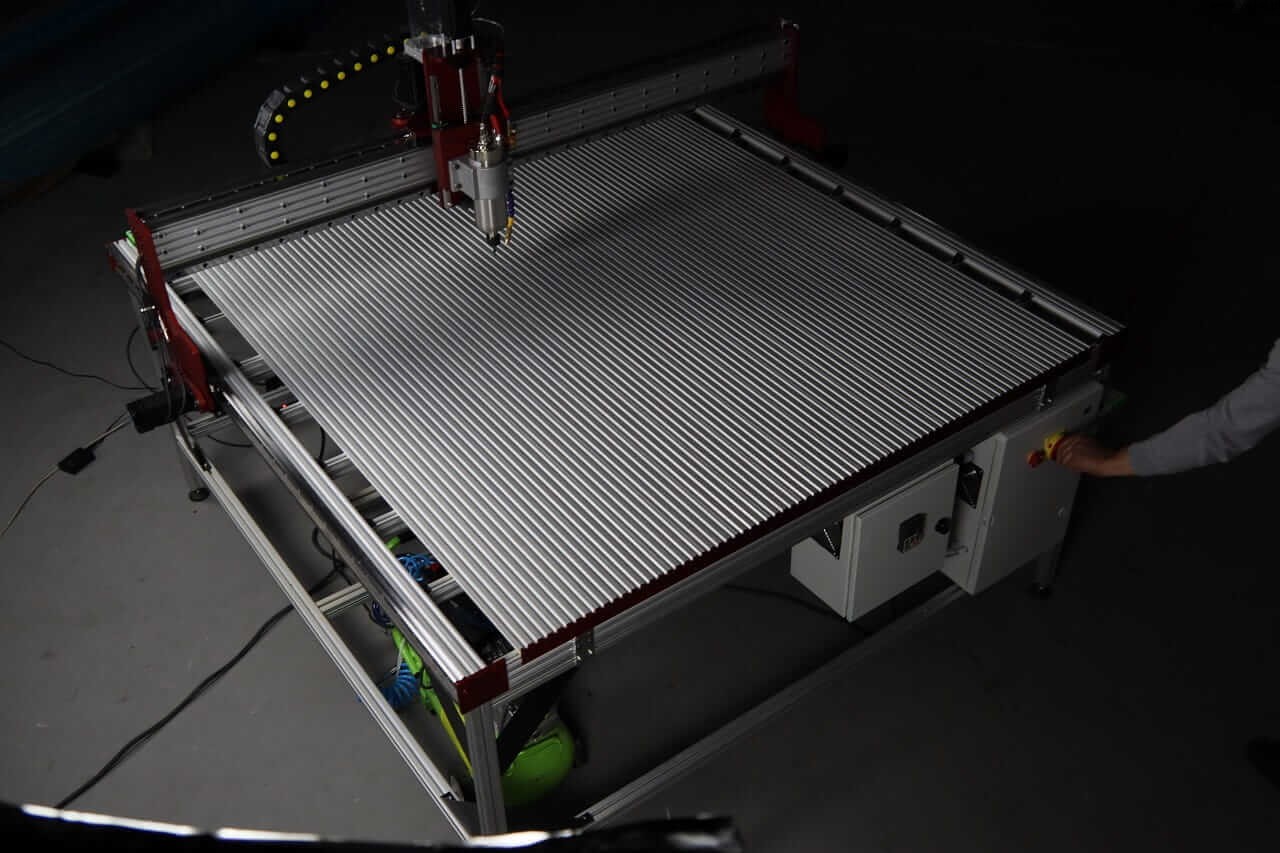

Salamandra 1628 należy do serii największych ploterów CNC produkowanych przez V-SLOT Polska! Pole robocze urządzenia pozwala na obrabianie dużych płyt o wymiarze wynoszącym nawet 1250 x 2500 mm!. Frezarki o innym polu roboczym dostępne są na pozostałych aukcjach.

NARZĘDZIE DLA KAŻDEGO !

Ploter Salamandra 1628 jest idealnym rozwiązaniem dla małych, średnich i dużych przedsiębiorstw! Jej uniwersalna budowa powoduje, że sprawdzi się jako narzędzie w warsztacie stolarskim, przedsiębiorstwie reklamowym! Maszyna może być wykorzystywana do obróbki wielu różnych materiałów a jej pole robocze sprawia, że jej możliwości są bardzo duże!

NAPĘD TYPU RACK & PINION

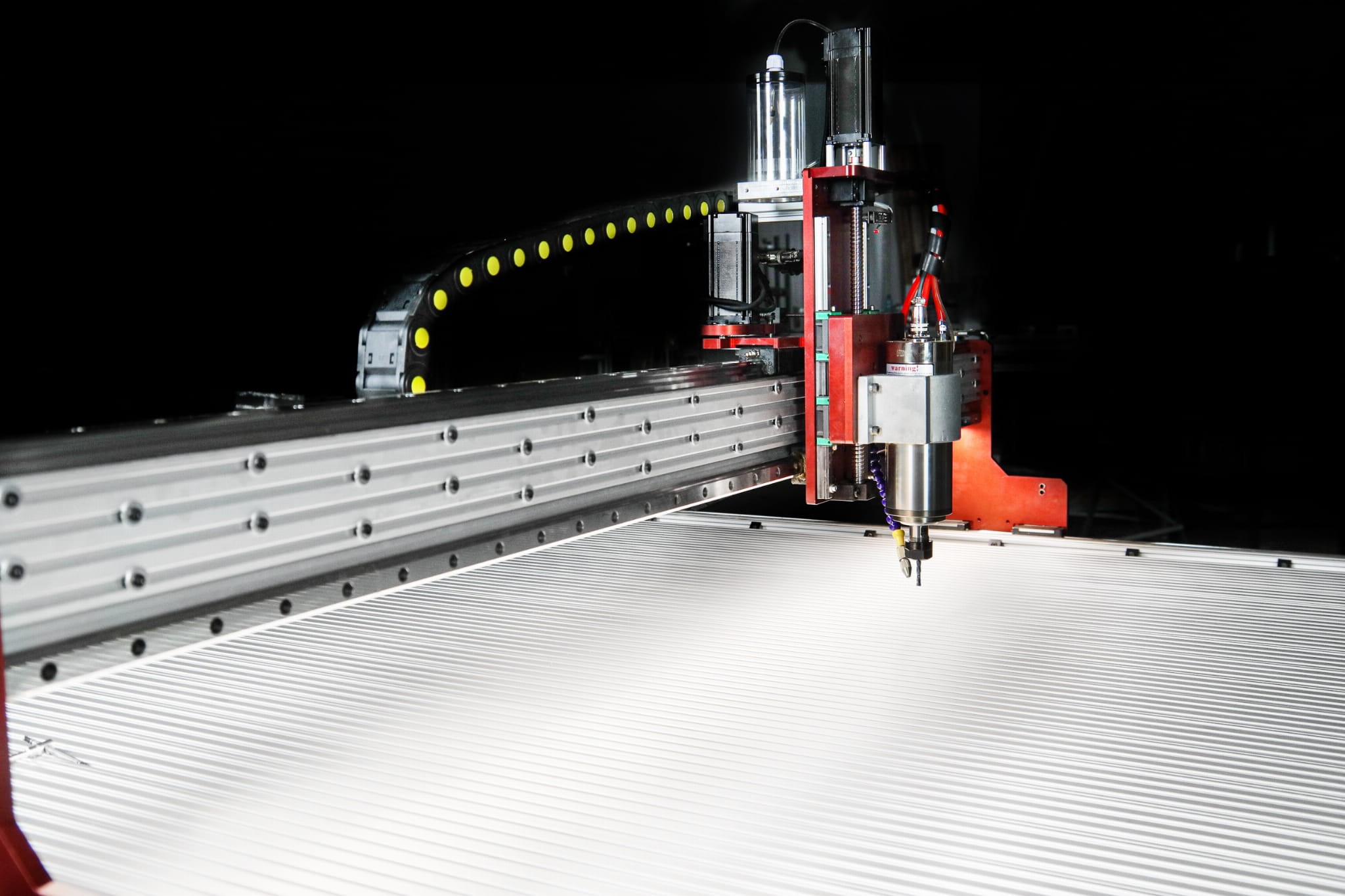

Salamanda 1628 jest pierwszym modelem produkowanym przez naszą firmę, której napęd opiera się o listwę zębatą oraz zaprojektowany przez nas specjalny system docisku koła zębatego! Napęd tego typu pozwoliło nam na osiągnięcie wymiaru pola roboczego przekraczającego 1250 mm w osi X oraz  2500mm w osi Y! Specjalnie zaprojektowany system docisku koła zębatego do listwy zębatej sprawia, że ploter CNC jest dokładny i praca z urządzeniem jest stabilna!

ALUMINIOWA KONSTRUKCJA

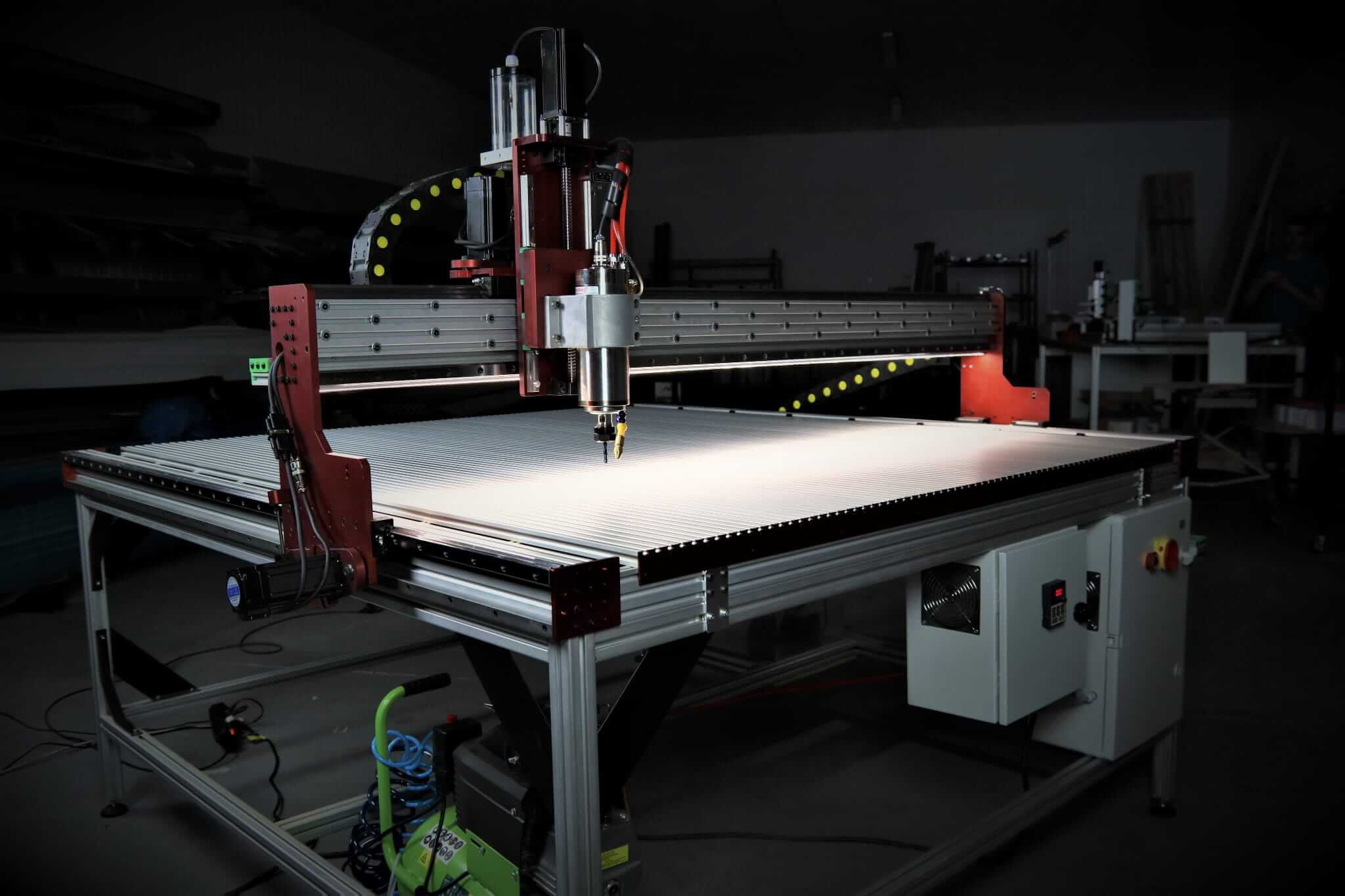

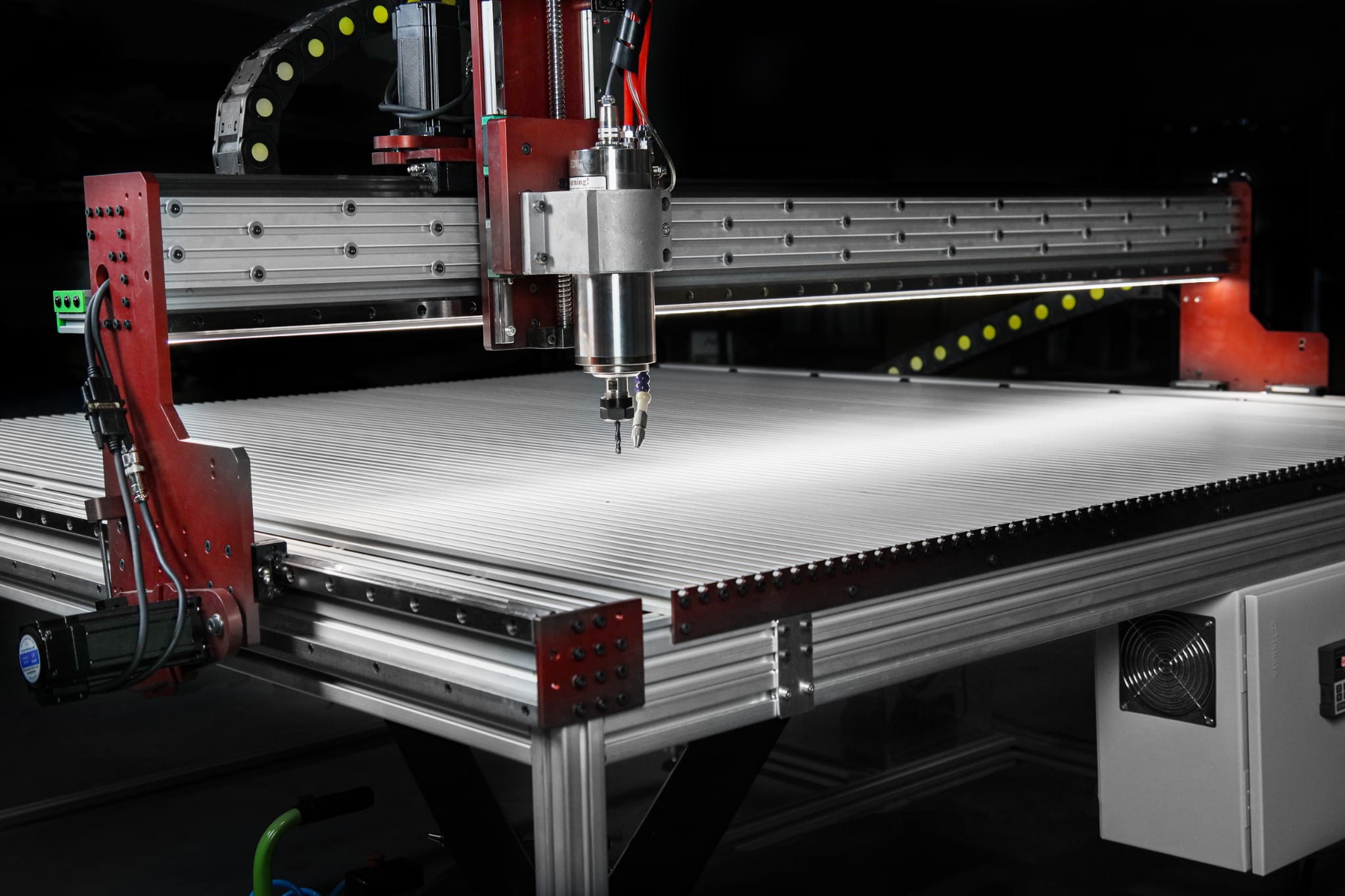

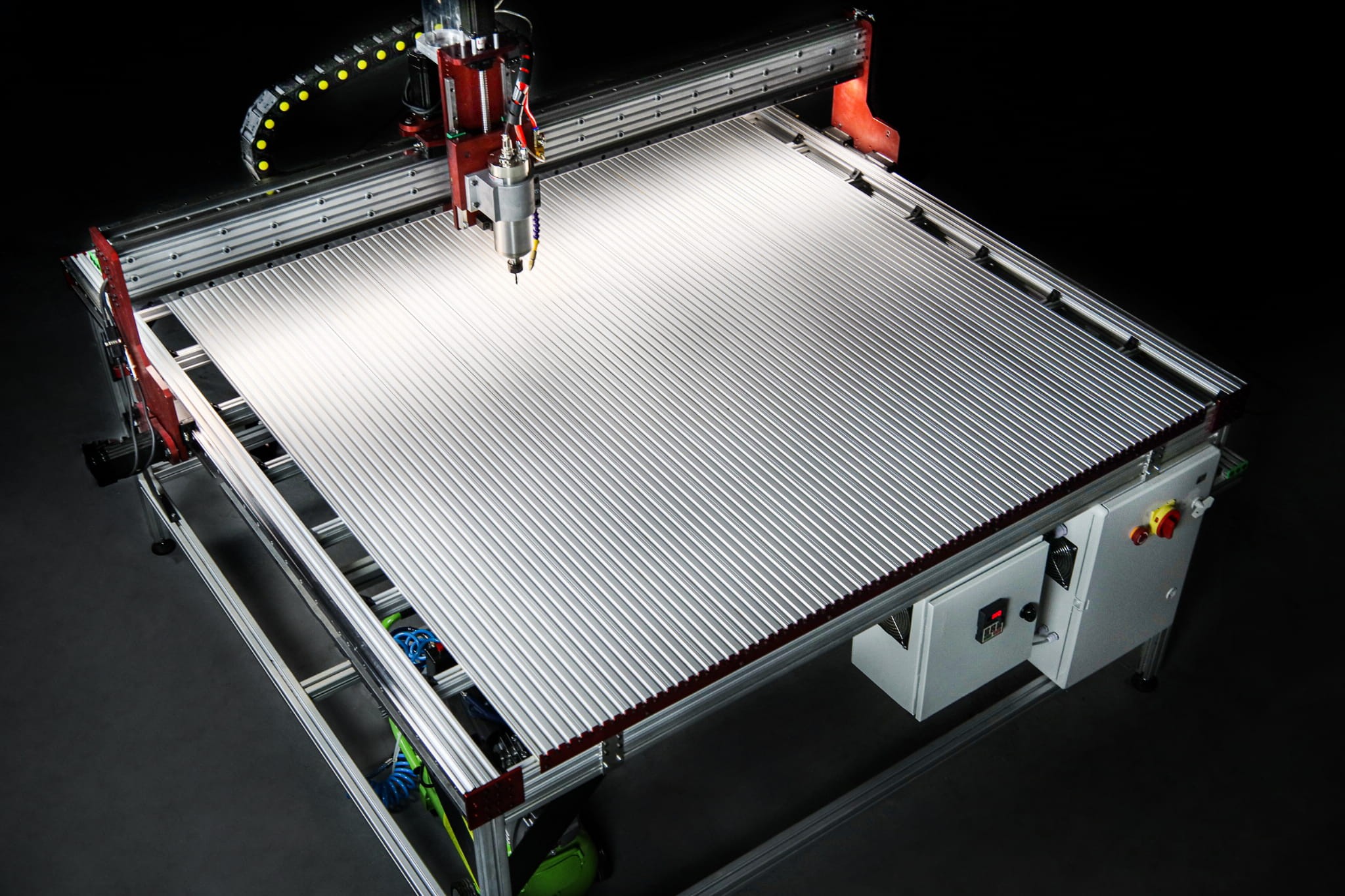

Ploter CNC Salamandra 1628 to konstrukcja zbudowana z profili aluminiowych produkowanych przez V-SLOT Polska. Ponad 95% elementów to części aluminiowe, które sprawiają, że maszyna zalicza się do lekkich ploterów jednocześnie zapewniając stabilną pracę i precyzję ruchu. Konstrukcja wykorzystująca profile aluminiowe cechuje się również bardzo dużymi możliwościami rozbudowy i przebudowy urządzenia co sprawia, że ploter w przyszłości można rozbudować czy dostosować do swoich potrzeb!

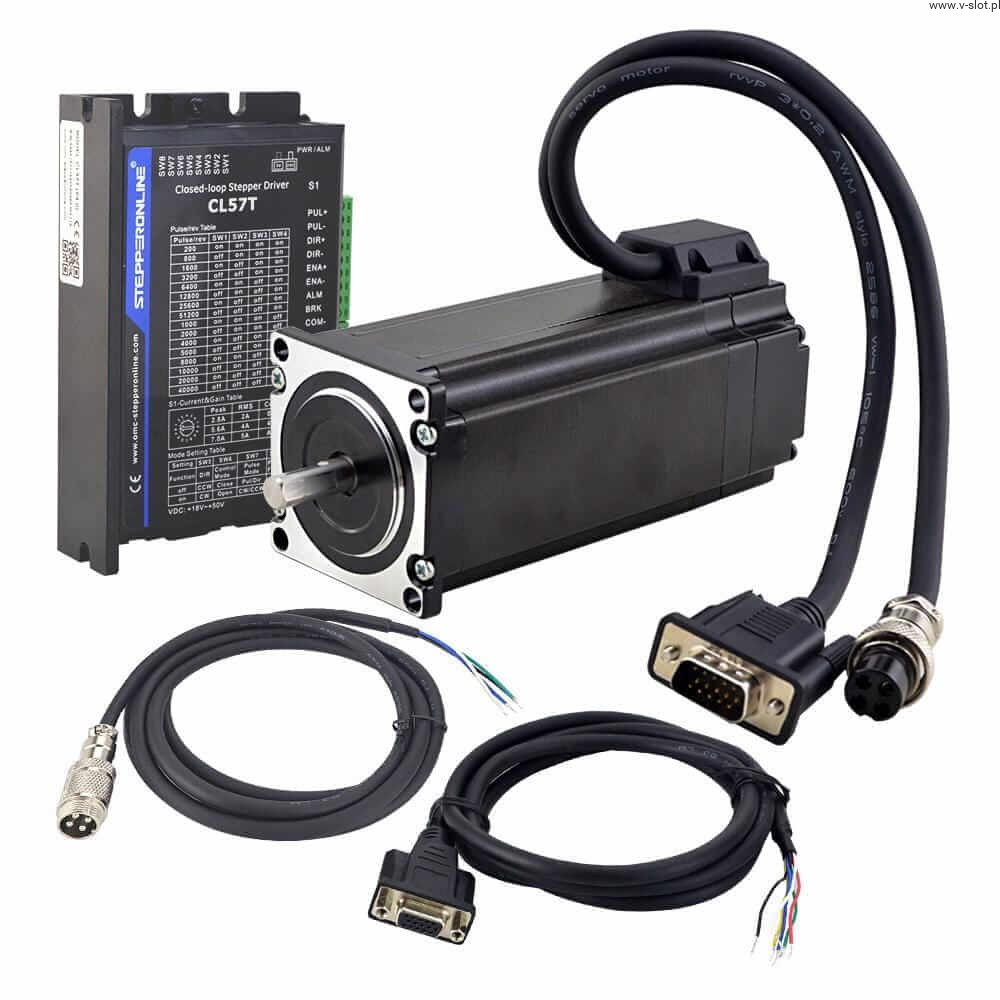

SILNIKI HYBRYDOWE - PRECYZJA PRACY!

Ploter CNC wykorzystuje silniki hybrydowe typu NEMA 23 z enkoderem. Silniki wykorzystujące enkoder charakteryzują się bardzo dobrą dokłądnością oraz zapobiegają gubieniu kroków.

 DANE TECHNICZNE:

• Moment trzymania - 3 NM
• Liczba faz - 2
• Rozdzielczość silnika - 1,8 stopnia
• Prąd znamionowy na fazę - 4,2A
• Rozmiar 57x57x138mm
• Średnica wału - 8mm
• Rozdzielczość enkodera - 1000

WRZECIONO DO WYBORU

Maszyny oferowane w naszej firmy powinny być dostosowane do potrzeb naszych klientów. Z tego powodu pozostawiamy Państwu możliwość wyboru części komponentów wykorzystywanych przy budowie urządzenia. Każda maszyna jest budowana w Polsce od podstaw dlatego mamy możliwość modyfikacji plotera w taki sposób aby spełniał on Państwa oczekiwania.

Ploter CNC Salamandra może być wyposażony w 3 różne wrzeciona:

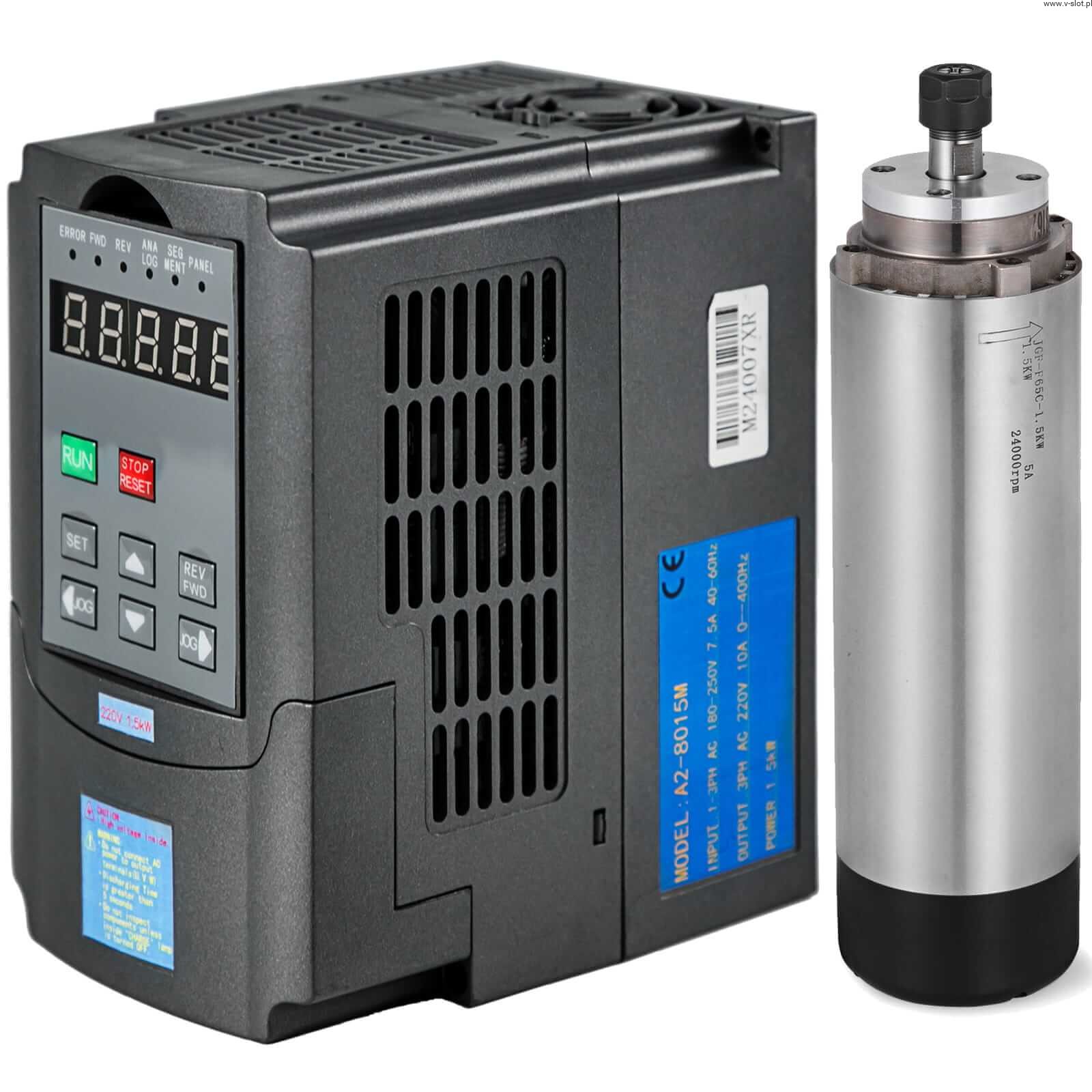

WRZECIONO 1.5 KW chłodzone powietrzem + falownik

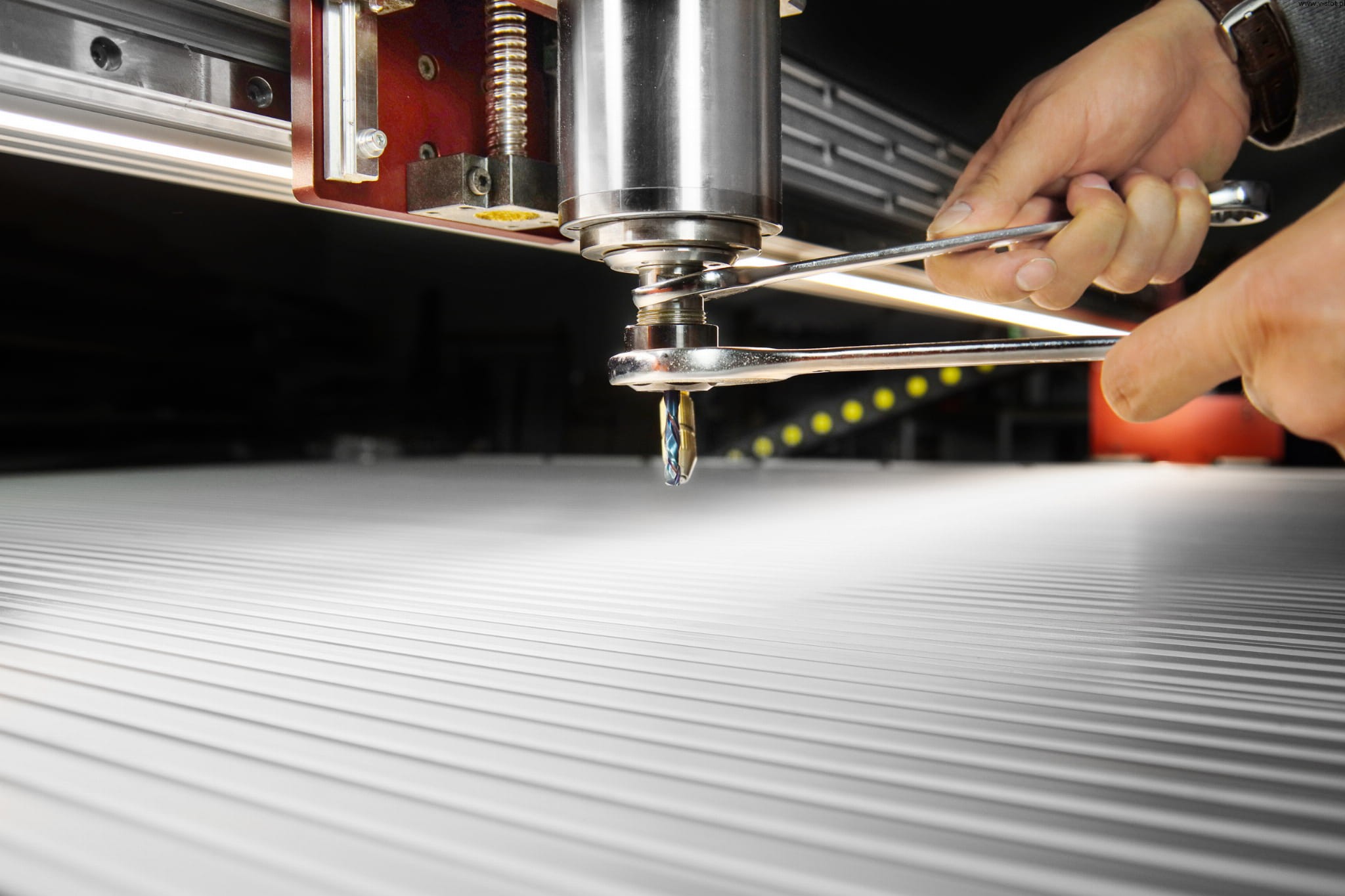

Podstawowe wrzeciono optymalne do lekkich prac z piankami, tworzywami, drewnem, materiałami drewnopochodnymi, sklejka, MDF, HPL oraz aluminium. ER11 umożliwia montaż frezów w zakresie od 1 do 7mm. W zestawie dostępne są tulejki 1/8" oraz 4mm. Jako opcja dostępny jest cały zestaw tulejek.

DANE TECHNICZNE:

• Wymiary - Średnica: 65mm, Długość:205mm
• Moc: 1.5 KW
• Napięcie:220V~250V
• Częstotliwość: 400 Hz
• Prędkość:8000-24000 RPM
• Chłodzony powietrzem
• Bicie: poniżej 0.005mm
• Waga：2.8KG

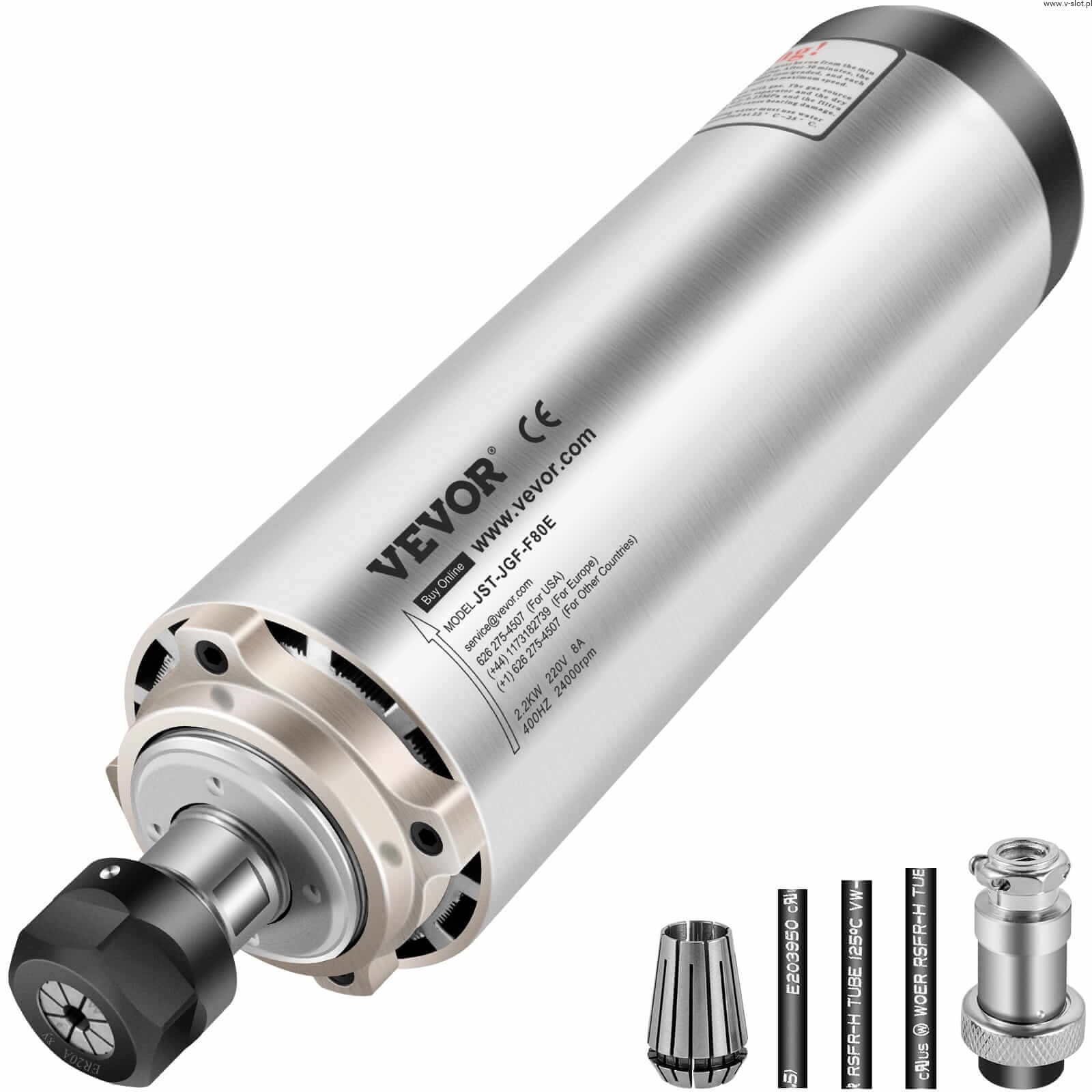

WRZECIONO 2.2 KW Chłodzone powietrzem + falownik

Mocne wrzeciono o mocy 2.2 kW zapewnia stabilną pracę. Polecane szczególnie dla osób które cenią sobie wysoką wydajność i planują seryjną produkcję elementów. Nadaje się do pracy z piankami, tworzywami, drewnem, materiałami drewnopochodnymi, sklejka, MDF, HPL oraz aluminium. ER20 zapewnia możliwość wykorzystania frezów o średnicy trzpienia w zakresie od 1 do 13 mm. W zestawie dostępne są tulejki 1/2" oraz 6mm. Jako opcja dostępny jest cały zestaw tulejek.

DANE TECHNICZNE:

• Mocowanie - Średnica:80 mm, Długość: 215 mm
• Moc: 2.2 KW
• Częstotliwość: 400 Hz
• Prędkość: 12000-24000 RPM
• Tulejki: ER20
• Długość całkowita: 300mm
• Bicie: poniżej 0.005 mm
• Waga: 5KG

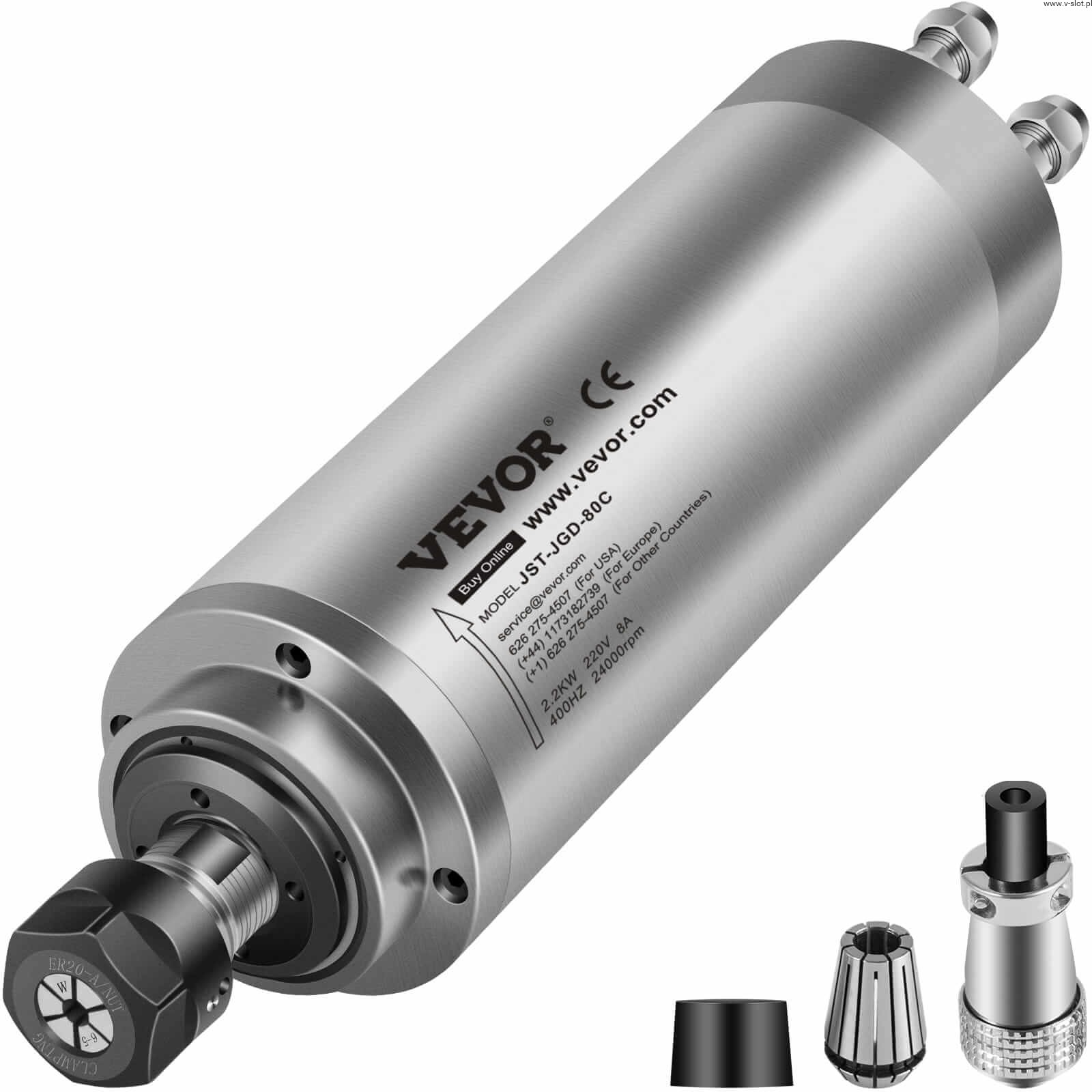

WRZECIONO VFD 2.2 KW chłodzone wodą + falownik + osprzęt

Zastosowaliśmy wrzeciono o mocy 2.2 kW chłodzone wodą zapewnia stabilną pracę z ploterem CNC. W połaczeniu z oprogramowaniem OpenBuilds Control oraz sterownikiem, wrzeciono jest sterowane automatycznie dzięki czemu start wrzeciona odbywa się zaraz po rozpoczęciu pracy a zatrzymanie zaraz po zakończeniu procesu frezowania. Tulejki ER20 umożliwiają montaż frezów o średnicy od 3 mm aż do 13mm. Dzięki połączeniu sterownik - falownik , obroty mogą być płynnie regulowane w zależności od etapu pracy z materiałem! Zestaw zawiera również wydajną pompę wody, która zapewnia optymalne chłodzenie urządzenia dzięki czemu żywotnosć silnika znacznie wzrasta!

DANE TECHNICZNE:

• Mocowanie - Średnica:80 mm, Długość: 200 mm
• Moc: 2.2 KW
• Częstotliwość: 400 Hz
• Prędkość: 8000-24000 RPM
• Tulejki: ER20
• Bicie: poniżej 0.005 mm
• Waga: 5KG

Oś Z do wyboru!

 W zależności od potrzeb, frezarka może być wyposażone w 2 konstrukcje osi Z:

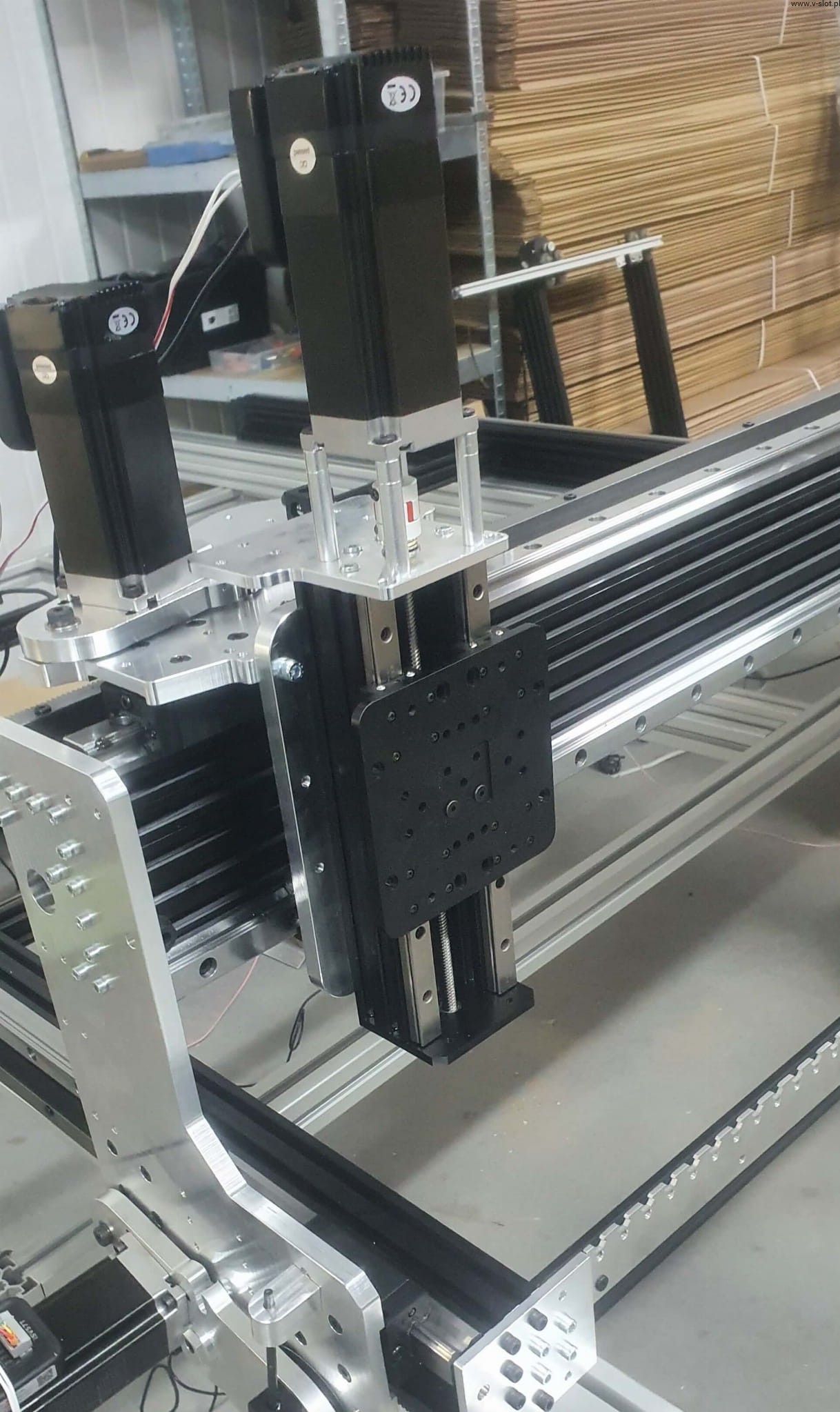

 Standardowa oś Z

Standardowa oś Z znana jest z poprzednich modeli frezarek LEAD. Opiera się ona na prowadnicy liniowej C-BEAM wraz ze śrubą ACME 8mm oraz prowadnic liniowych MGN15.

Wybór ten jest zalecany do pracy z wrzecionem 1,5kW, do mniej wymagających prac.

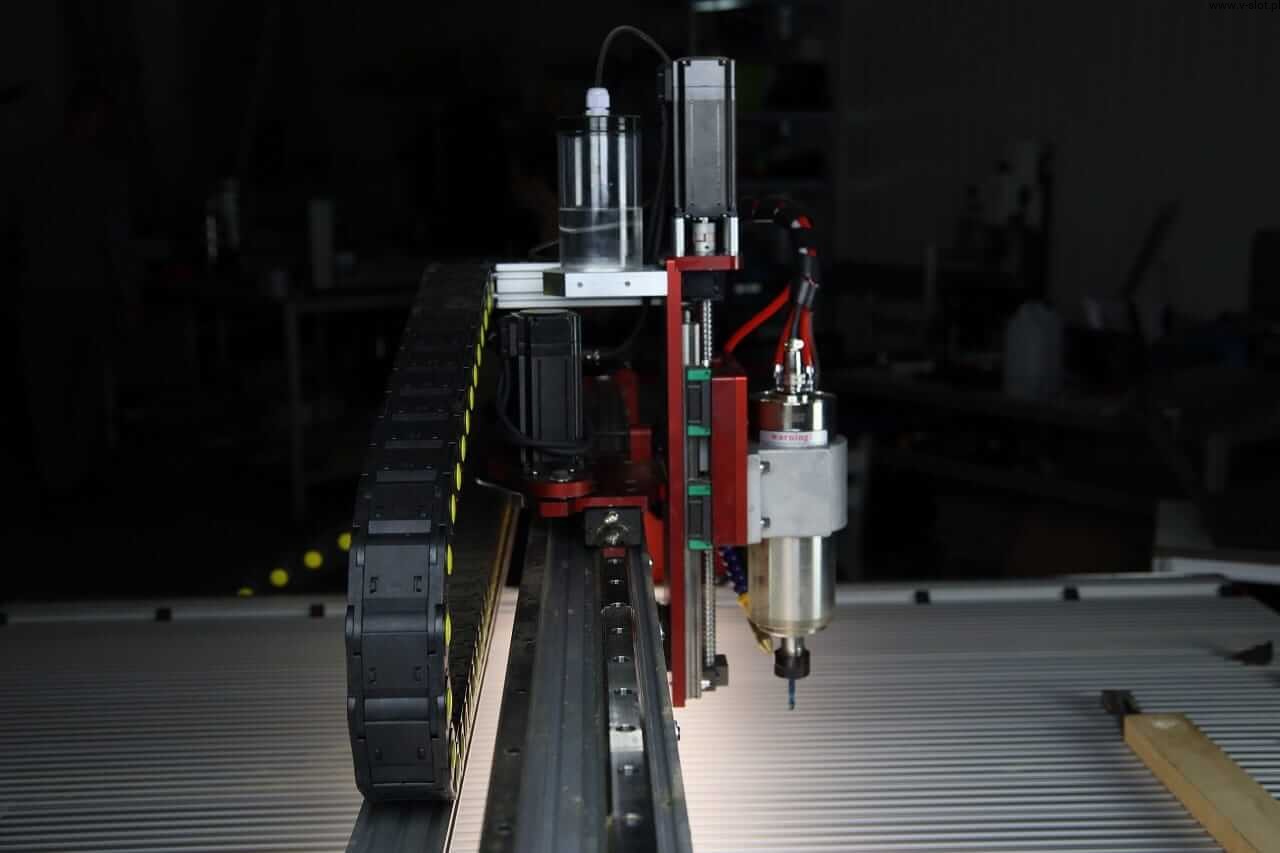

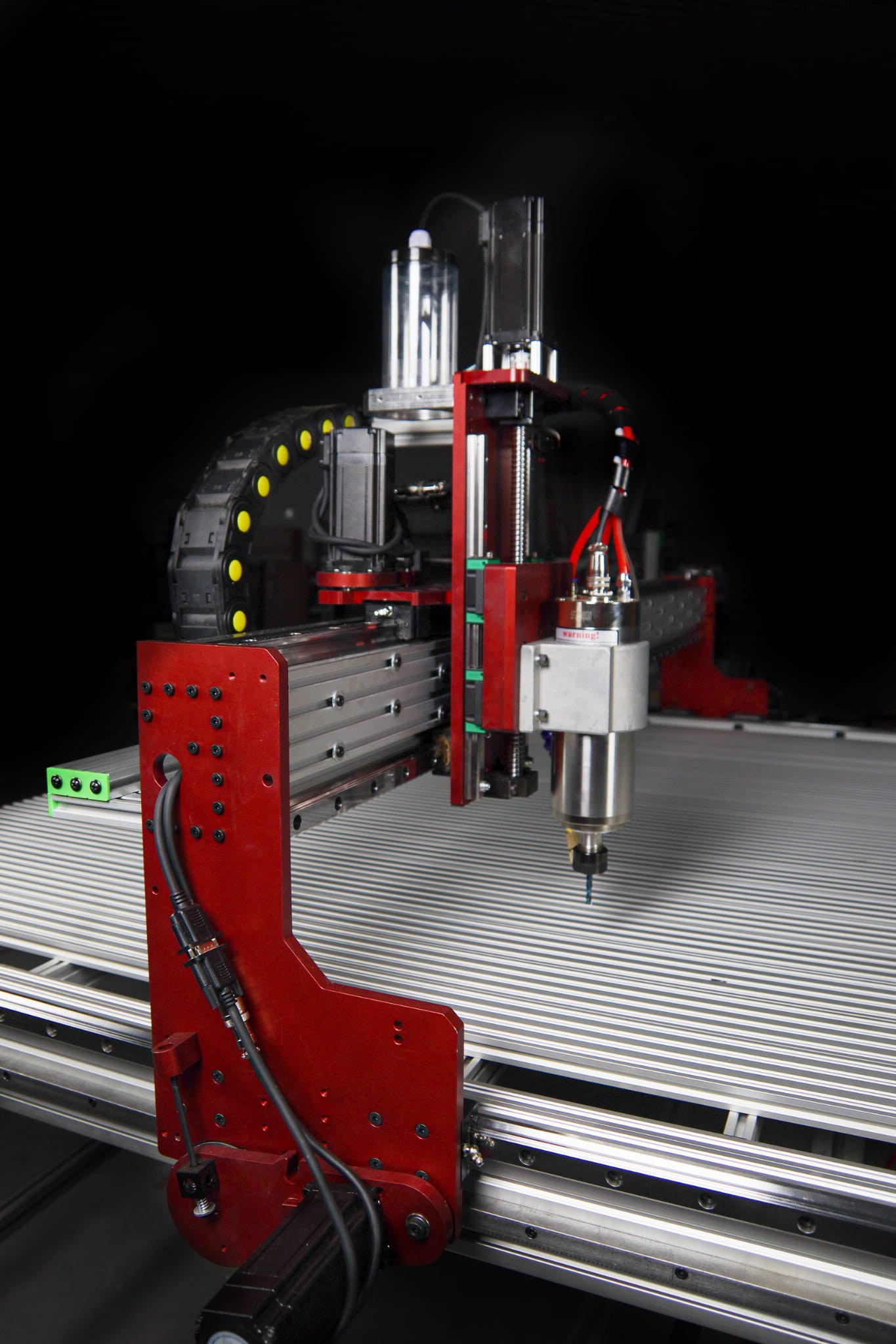

 Oś Z w wersji PRO

dla bardziej wymagających prac zalecane jest użycie osi Z opartej na Prowadnicach HGR15 oraz Śruby kulowej 1605. Wersja PRO idealnie współpracuje z wrzecionami o mocy 2,2kW

OPROGRAMOWANIE OPENBUILDS CONTROL!

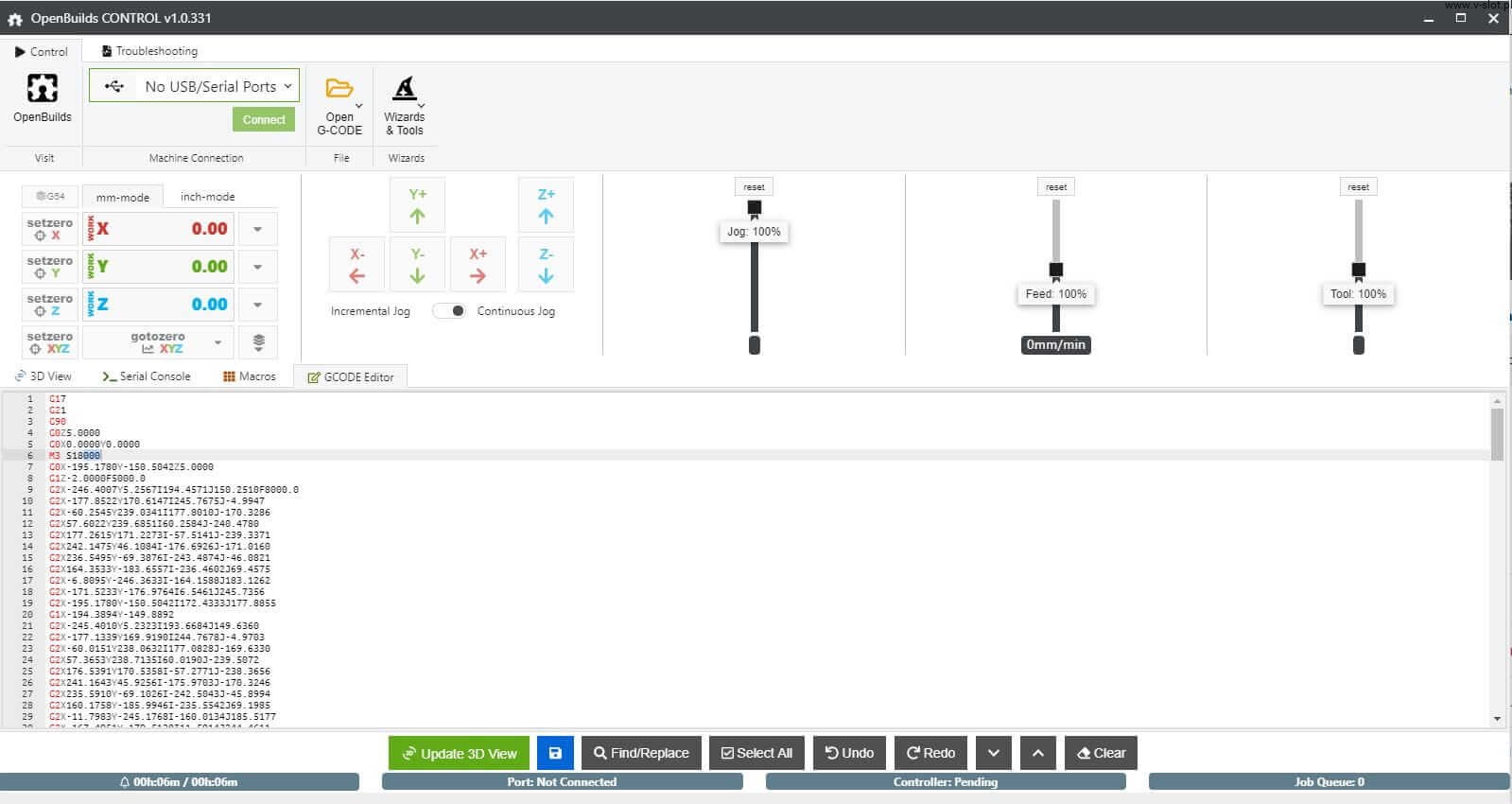

Do każdego plotera dostarczamy darmowe  oprogramowanie OpenBuilds Control, które umożliwia sterowania maszyną.

Oprogramowanie jest intuicyjne a do jego obsługi wystarczy komputer średniej klasy z systemem Windows/Linux/iOs.

AKCESORIA DODATKOWE

Każdy ploter oprócz elementów standardowych wyposażony jest również w kilka akcesoriów dodatkowych, które usprawniają pracę. Elementy dodatkowe o których warto wspomnieć to m.in :

• 2 x wyłączniki krańcowe dla osi Y
• 2 x wyłączniki krańcowe dla osi X
• 1 x wyłącznik krańcowy dla osi Z
• 1x Włącznik głowny
• 1x Zabezpieczenie nadprądowe
• 1 x Wyłącznik bezpieczeństwa
• 1x Czujnik położenia narzędzia w osi Z
• 1x Oświetlenie LED

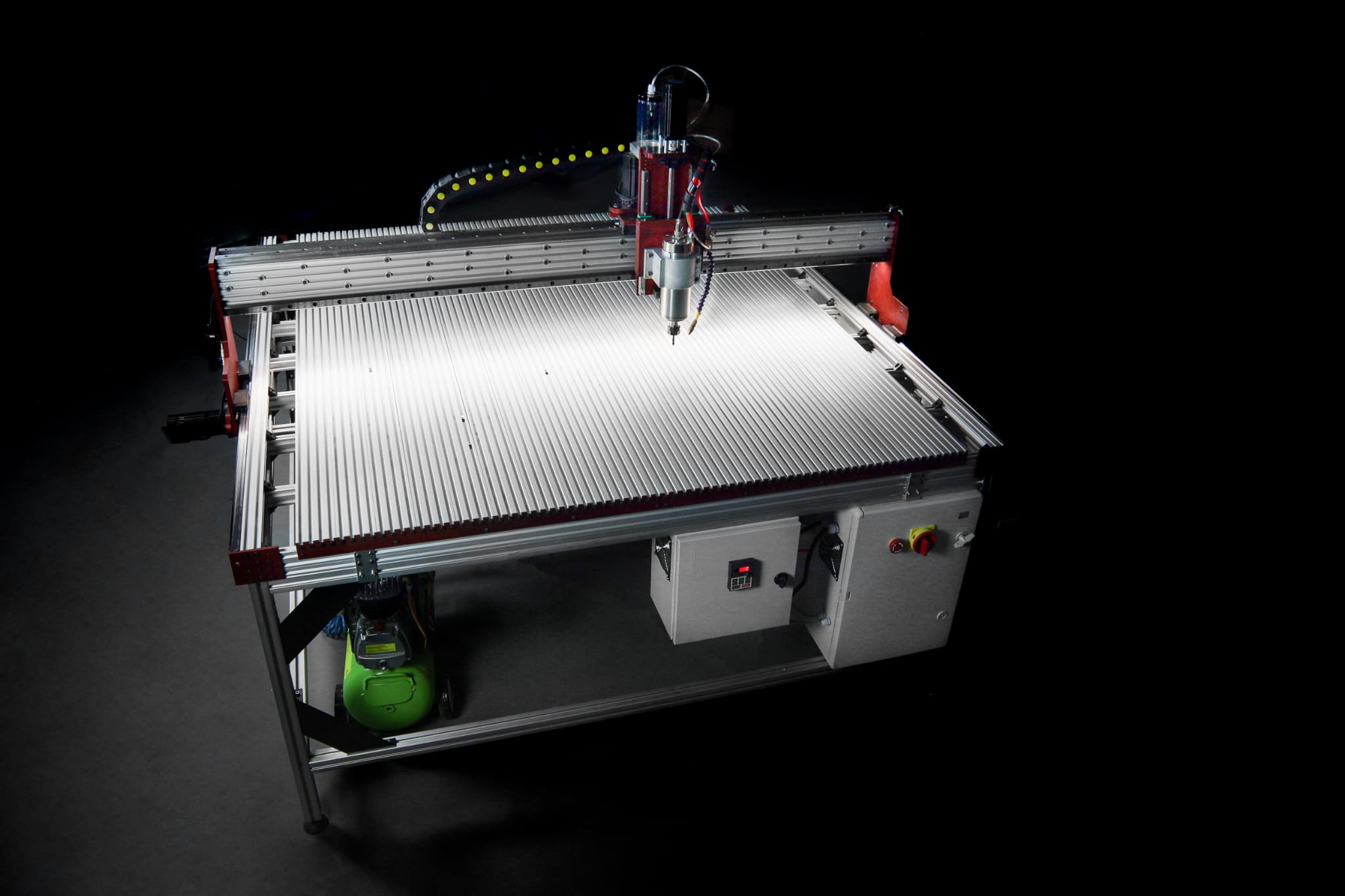

• 1x Skrzynka elektryczna metalowa wraz z okablowaniem i wentylacją dla falownika wrzeciona
• 1x Skrzynka elektryczna wraz z okablowaniem zawierająca sterownik, zasilacze, drivery i wiele innych elementów
• 1x Aluminiowa podstawa / stół do którego przymocowany jest ploter wraz z osprzętem.
• 1x System mgiełki - system chłodzenia frezu podczas obróbki - Opcja dodatkowa
• 1x Uchwyt do mocowania elementów (4 łapki wraz ze śrubami oraz wpustami rowkowymi) - Opcja dodatkowa
• 1x Pad podciśnieniowy 132x80x25- do montażu elementów obrabianych pod ciśnieniem -  Opcja dodatkowa
• 1x Stół próźniowy 252x200x25 - do montażu elementów obrabianych pod ciśnieniem -  Opcja dodatkowa

W standardzie stół wykonany jest w profili aluminiowych 40x40. Dla większej sztywności zalecane jest wykonanie stołu z profili 40x80.

WYBIERZ PODSTAWĘ POD SUROWIEC!

Ploter CNC Salamandra można nabyć z podstawą wykonaną z profili aluminiowych lub podstawą może być płyta MDF o grubości 20mm. Każde z tych rozwiązań posiada pewne zalety ale też i wady. Wbrew pozorom wybór odpowiedniej podstawy na której będziemy mocowali nasz surowiec jest bardzo istotne nie tylko ze względu na aspekty związane z różnicą cen ale i naszym doświadczeniem.

PODSTAWA MDF

Podstawa MDF grubości 19mm jest zainstalowana w podstawowej wersji frezarki. Umożliwia ona przelotowe cięcie elementów. W płycie można we własnym zakresie wykonać specjalne mocowania elementów obrabianych.

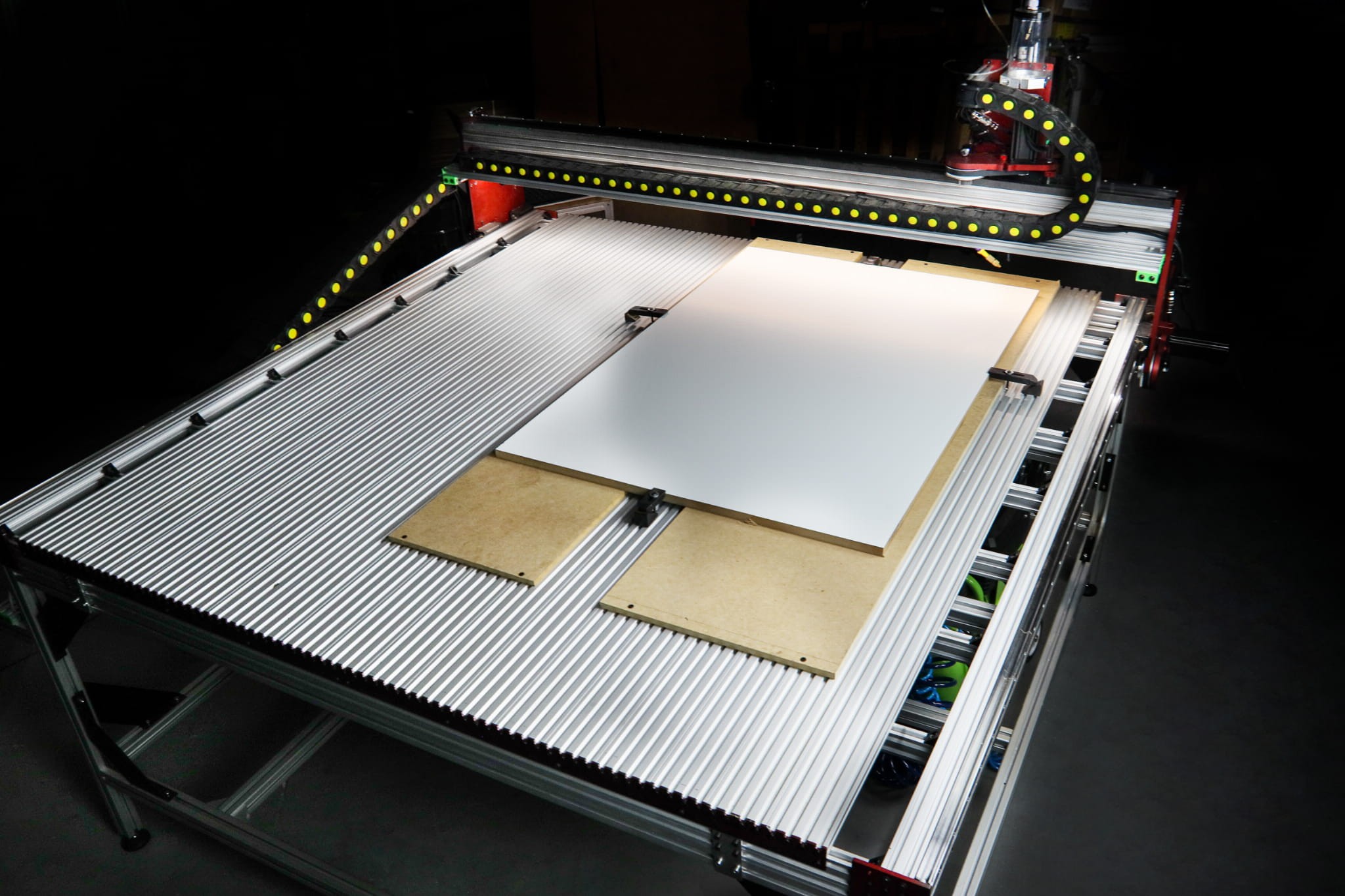

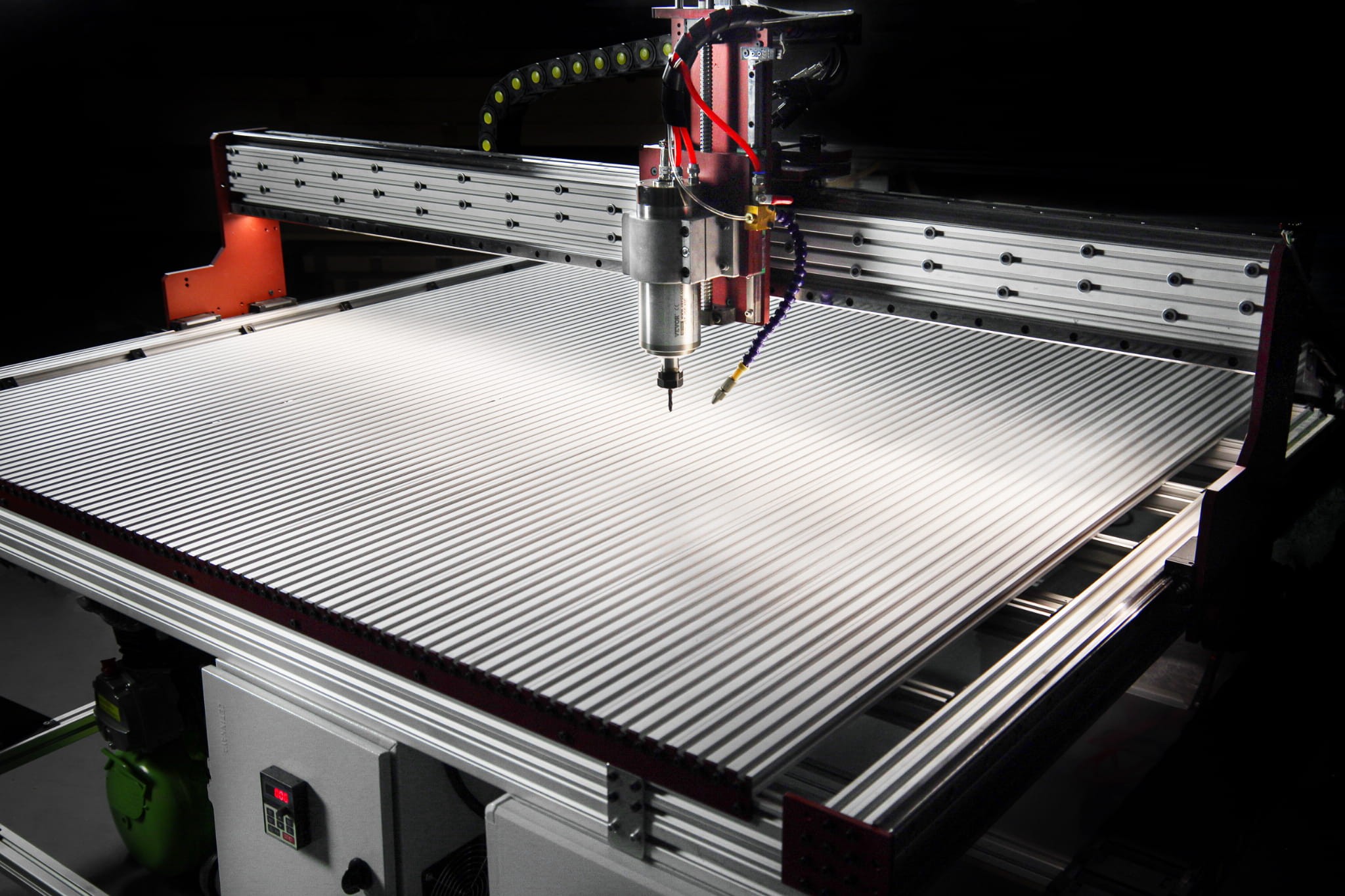

PODSTAWA Z PROFILI ALUMINIOWYCH

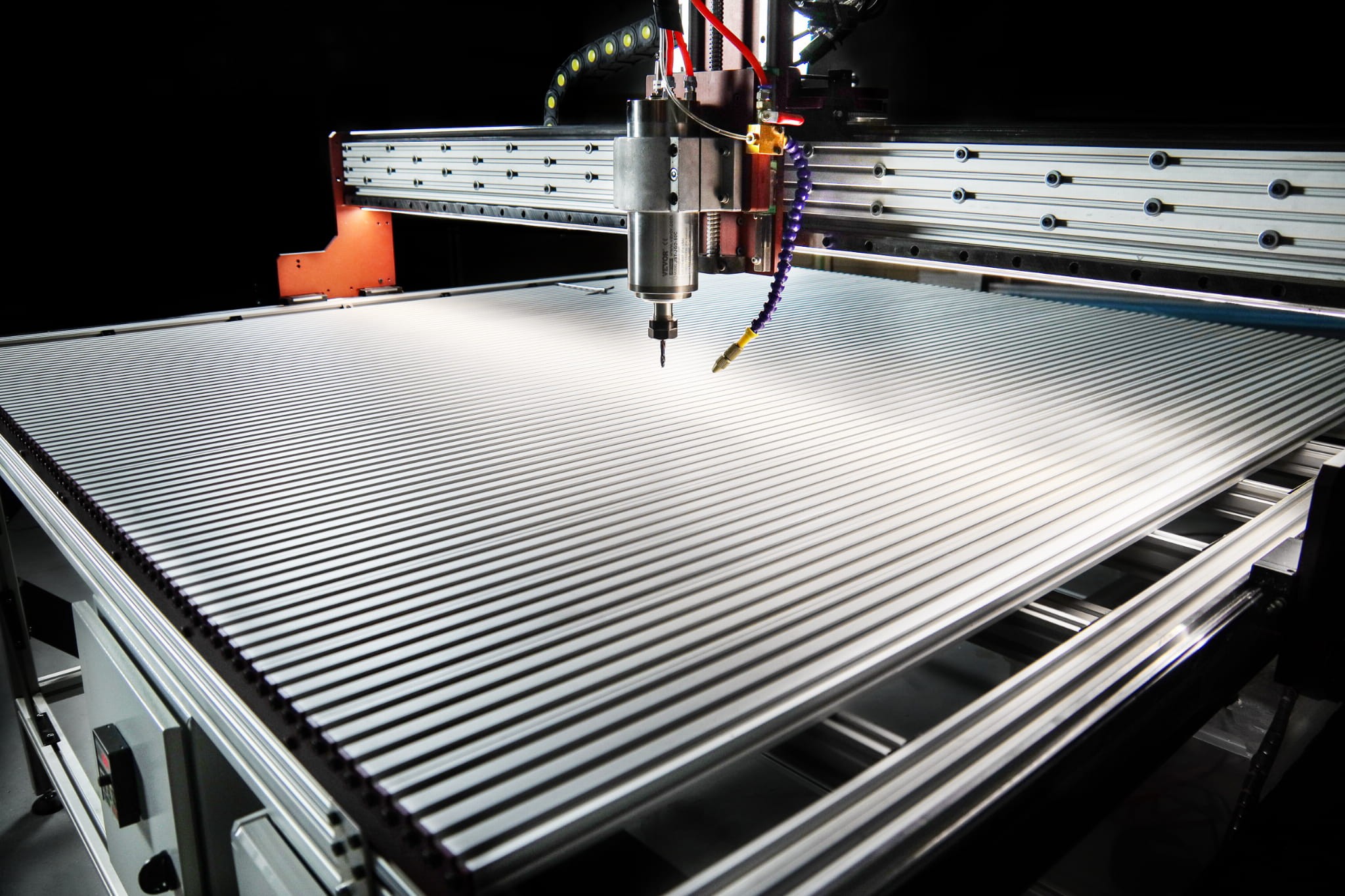

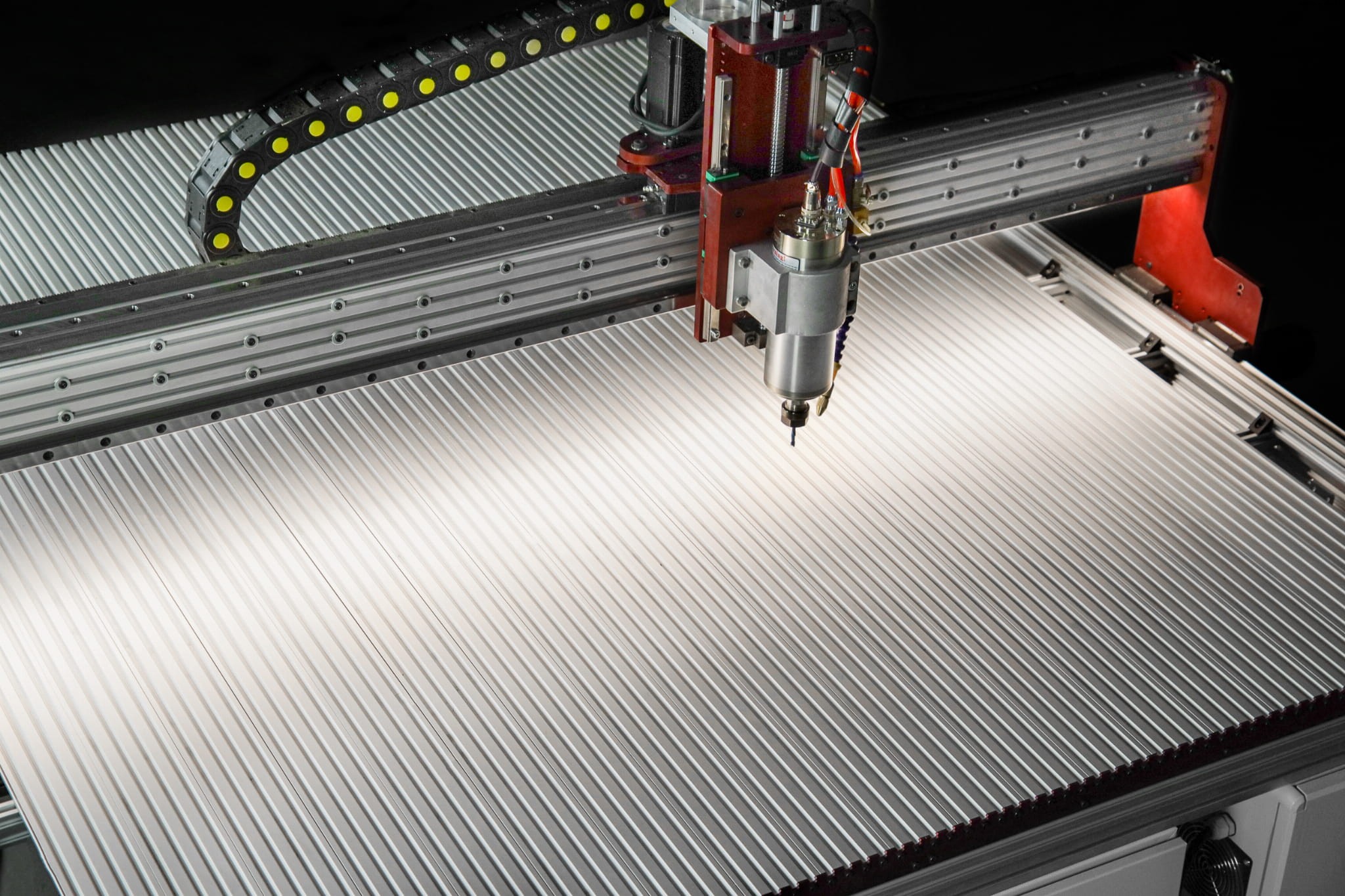

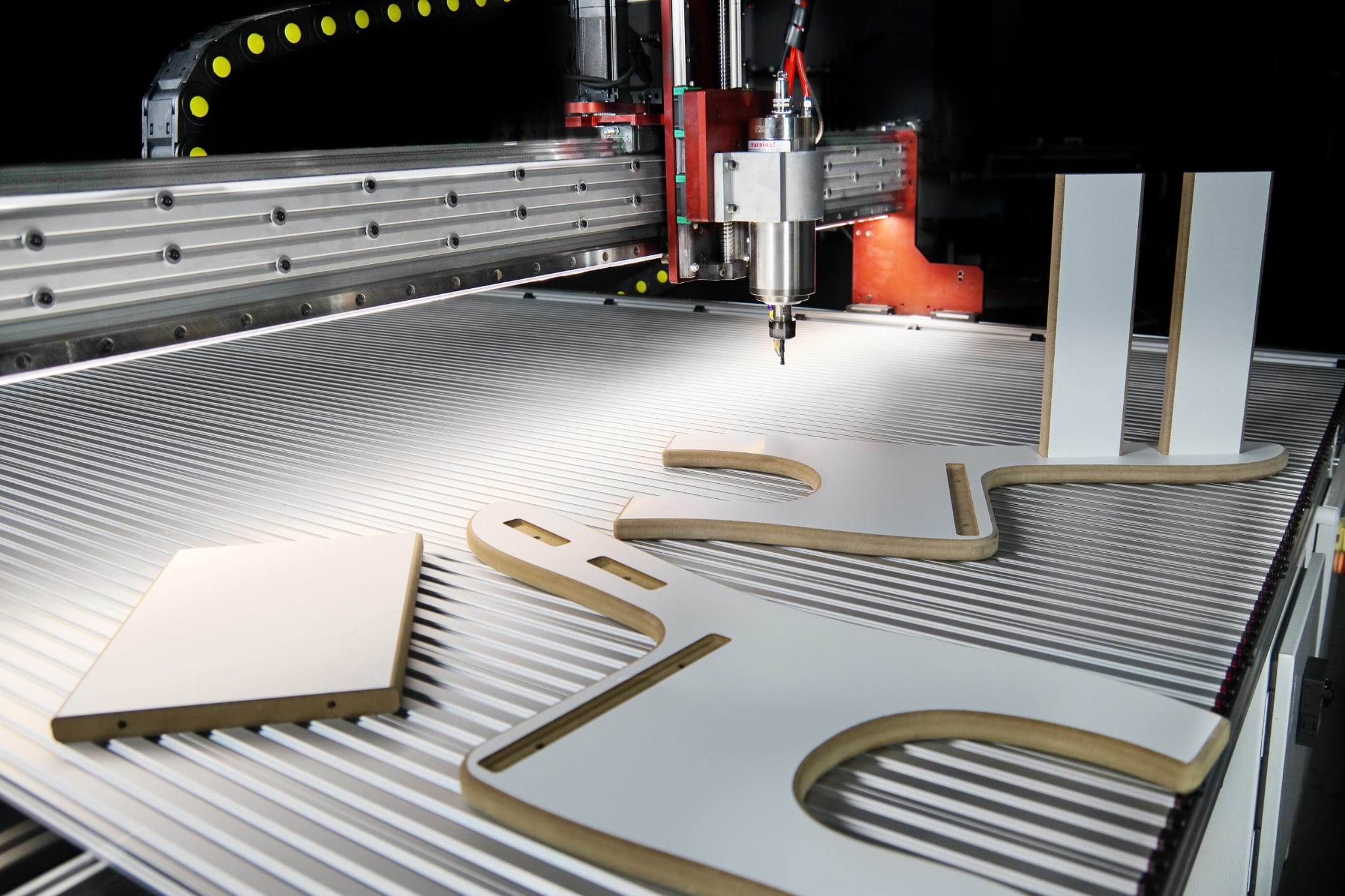

Dzięki specjalnym rowkom V-Slot, podstawa z profili aluminiowych 20x80 umożliwia łatwe mocowanie elementów obrabianych. W rowki można wsunąć wpusty rowkowe i przykręcić materiał bezpośrednio do nich.

Ponadto aluminiowa podstawa poprawia sztywność całej maszyny i gwarantuje jej równoległość.
