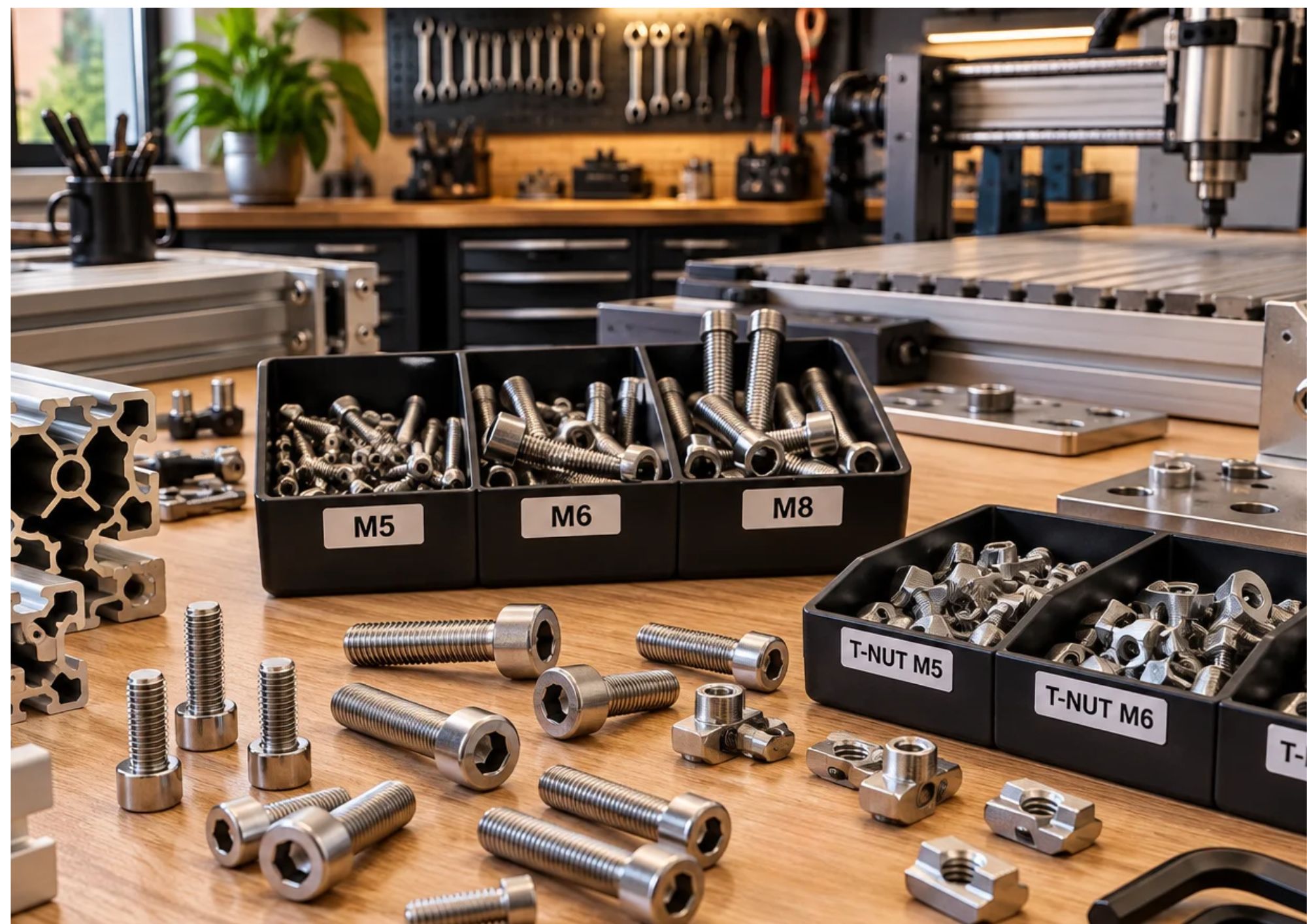

Śruby imbusowe M5, M6 i M8 są jednymi z najczęściej stosowanych elementów złącznych w konstrukcjach z profili aluminiowych V-SLOT i T-SLOT. Wykorzystuje się je między innymi do mocowania kątowników, płytek, uchwytów, prowadnic oraz innych elementów konstrukcyjnych.
Wybór odpowiedniej śruby nie powinien ograniczać się jednak wyłącznie do średnicy gwintu. Znaczenie ma również jej długość, rodzaj łba, sposób mocowania oraz kompatybilność z zastosowaną nakrętką teową T-NUT lub wpustem rowkowym.
W tym poradniku wyjaśniamy, czym różnią się śruby M5, M6 i M8, jakie mają podstawowe wymiary według DIN 912 / ISO 4762, jak czytać oznaczenie śruby oraz jak dobrać jej długość do profilu aluminiowego i nakrętki teowej.
Śruba imbusowa – co oznacza M5, M6 i M8?
Oznaczenia M5, M6 i M8 określają nominalną średnicę gwintu metrycznego śruby. Nie oznaczają natomiast jej długości.
Przykładowo:
- M5x16 – śruba z gwintem M5 o długości 16 mm,
- M6x20 – śruba z gwintem M6 o długości 20 mm,
- M8x20 – śruba z gwintem M8 o długości 20 mm.
W przypadku śrub z łbem walcowym długość nominalną mierzy się od powierzchni przylegania łba do końca śruby. Oznacza to, że wysokość łba nie jest uwzględniana w podanym wymiarze długości.
W sklepie V-SLOT dostępne są między innymi śruby imbusowe M5, śruby imbusowe M6 oraz śruby imbusowe M8. Produkty te wykonane są ze stali i posiadają łeb walcowy z gniazdem sześciokątnym.
DIN 912 – co oznacza ta norma?
DIN 912 to oznaczenie normy stosowanej dla śrub z łbem walcowym i gniazdem sześciokątnym, czyli popularnych śrub imbusowych. Współczesnym odpowiednikiem tej normy jest między innymi ISO 4762.
W praktyce oznaczenie DIN 912 informuje nas o określonym standardzie wykonania śruby, obejmującym między innymi kształt łba, średnicę łba, wysokość łba oraz rozmiar gniazda sześciokątnego.
Dzięki standaryzacji łatwiej dopasować śrubę do klucza imbusowego i zaplanować połączenie mechaniczne. W przypadku konstrukcji aluminiowych ma to szczególne znaczenie, ponieważ śruby często są montowane w trudno dostępnych miejscach, gdzie kompaktowy łeb imbusowy jest wygodniejszy niż klasyczny łeb sześciokątny.

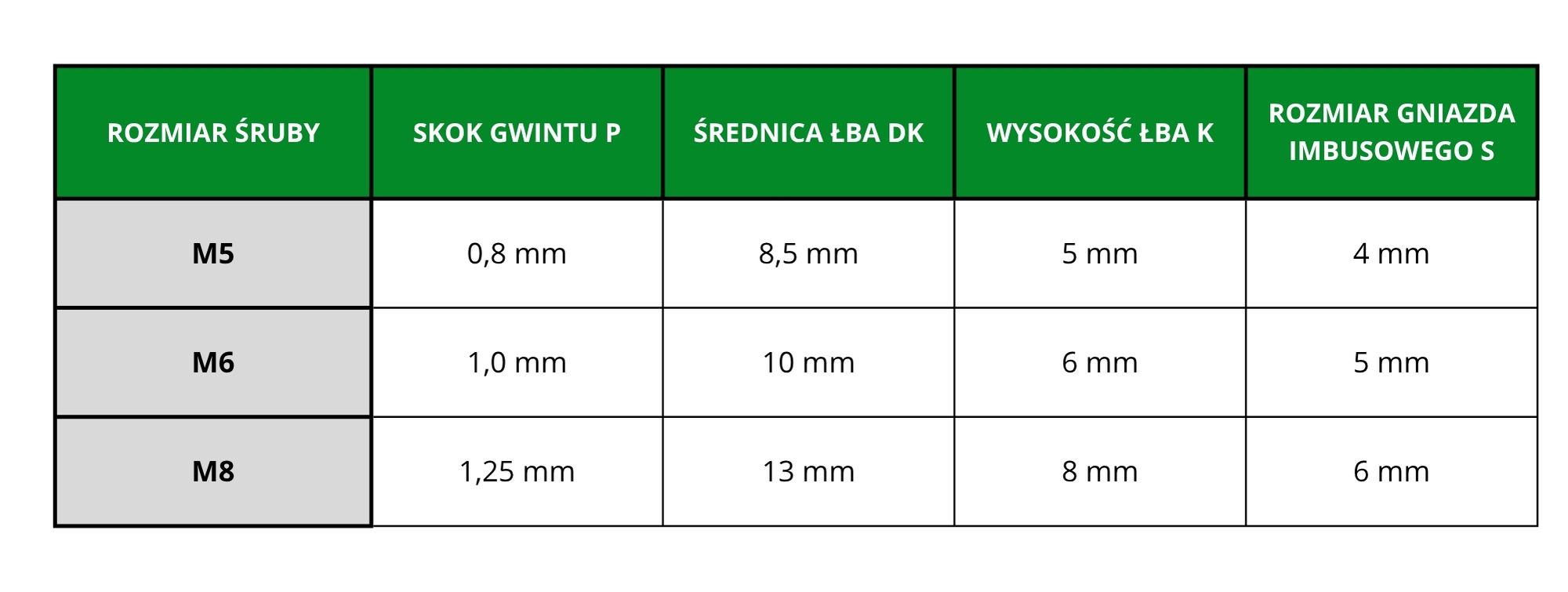

Tabela wymiarów śrub imbusowych DIN 912
Poniżej przedstawiamy najważniejsze podstawowe wymiary śrub M5, M6 i M8 zgodnych z geometrią DIN 912 / ISO 4762.
Warto pamiętać, że średnica M5/M6/M8 określa gwint, a nie rozmiar klucza. Dla śruby M5 stosuje się gniazdo imbusowe 4 mm, dla M6 – 5 mm, a dla M8 – 6 mm. Podstawowe wymiary geometryczne tych śrub wynikają ze standardu DIN 912 / ISO 4762.
Śruby M5, M6 czy M8 – którą wybrać?
Rozmiar śruby powinien być dobrany przede wszystkim do zastosowanego gwintu w nakrętce teowej, wpuście lub innym elemencie mocującym. Nie można zastąpić śruby M5 śrubą M6 tylko dlatego, że ma większą średnicę i potencjalnie większą nośność.
Śruby M5
M5 to bardzo popularny rozmiar w mniejszych konstrukcjach aluminiowych. Jest często wykorzystywany w profilach V-SLOT z rowkiem 6 mm oraz w elementach wymagających stosunkowo niewielkiego punktu mocowania.
Przykładem jest sprężynowa nakrętka teowa M5, przeznaczona do profili V-SLOT z rowkiem 6 mm. Jej konstrukcja ze sprężyną pomaga utrzymać nakrętkę w wybranej pozycji podczas montażu.
Śruby M6
M6 znajdują szerokie zastosowanie w średnich konstrukcjach z profili aluminiowych. Są często stosowane w profilach z rowkiem 8 mm, między innymi w konstrukcjach 30x30 czy 40x40.
W ofercie V-SLOT znajduje się między innymi nakrętka młoteczkowa T-NUT M6 do profili 40x40 z rowkiem 8. Produkt posiada gwint M6 i jest przeznaczony do współpracy z odpowiednimi profilami systemowymi.
Śruby M8
M8 stosuje się tam, gdzie potrzebne jest większe i bardziej obciążone połączenie. Ten rozmiar jest szczególnie popularny w większych profilach konstrukcyjnych, stołach roboczych, stołach teowych i konstrukcjach CNC.
Przykładem jest nakrętka młoteczkowa T-NUT M8 do profili 40x40 z rowkiem 8. W przypadku profili o większych rowkach dostępne są również nakrętki M8 przeznaczone do rowka 10.

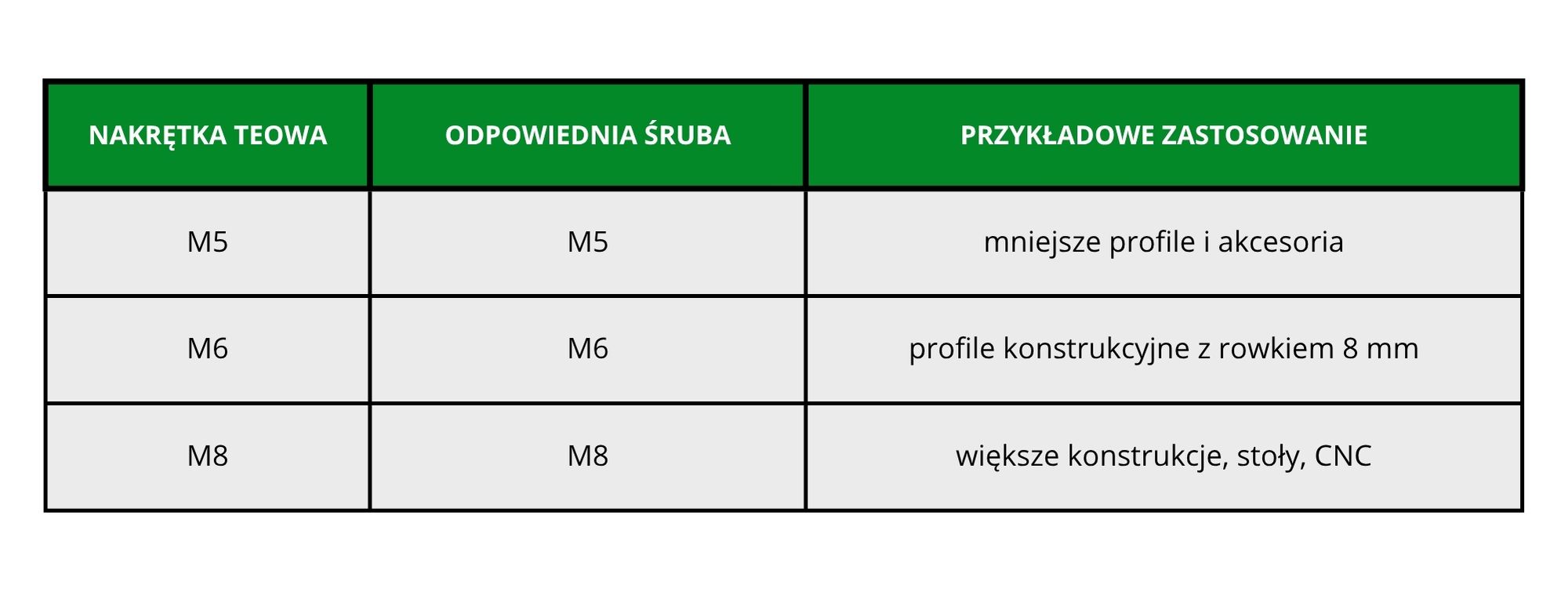

Jak dobrać śrubę do nakrętki teowej?
Najważniejsza zasada jest prosta: gwint śruby musi odpowiadać gwintowi nakrętki.
Przed zakupem warto sprawdzić nie tylko oznaczenie gwintu, ale również standard rowka profilu. Nakrętka M6 przeznaczona do rowka 8 mm nie będzie automatycznie odpowiednia do każdego profilu aluminiowego. O kompatybilności decyduje zarówno gwint, jak i geometria nakrętki oraz rowka.
W systemach V-SLOT i T-SLOT spotykamy między innymi rowki 6, 8 i 10 mm. Dlatego podczas kompletowania elementów mocujących należy zawsze sprawdzić opis konkretnego produktu.
Jak dobrać długość śruby imbusowej?
Dobór długości jest równie ważny jak dobór średnicy gwintu. Zbyt krótka śruba może nie wykorzystać odpowiedniej liczby zwojów gwintu w nakrętce. Zbyt długa może natomiast wystawać z drugiej strony nakrętki, kolidować z innymi elementami albo ograniczać zakres regulacji.
Przy wyborze długości warto uwzględnić:
- grubość mocowanego elementu,
- grubość podkładki, jeśli jest stosowana,
- głębokość gwintu w nakrętce teowej,
- ewentualne dystanse i elementy pośrednie,
- miejsce dostępne w profilu lub konstrukcji.
Przykładowo, jeżeli przez element mocowany przechodzi śruba M5, a za nim znajduje się nakrętka teowa, należy dobrać taką długość, aby po skręceniu uzyskać prawidłowe zazębienie gwintu, bez niepotrzebnego wystawania końcówki śruby.
W praktyce w konstrukcjach z profili aluminiowych często spotyka się długości takie jak 10, 12, 15, 16, 20 czy 25 mm. Konkretna długość zawsze powinna wynikać z geometrii danego połączenia.
Śruba z łbem walcowym a śruba z łbem płaskim
Nie każde zastosowanie wymaga klasycznej śruby DIN 912 z łbem walcowym. W konstrukcjach V-SLOT stosuje się również śruby imbusowe z łbem płaskim, szczególnie wtedy, gdy liczy się ograniczenie wysokości łba lub możliwość uzyskania bardziej płaskiego połączenia.
Śruby z łbem płaskim mogą być przydatne między innymi przy mocowaniu elementów do profili, prowadnic czy płyt, gdy wystający łeb standardowej śruby mógłby kolidować z innym elementem.
V-SLOT posiada w ofercie również śruby imbusowe z płaskim łbem, w tym warianty M5 o różnych długościach.
Śruby imbusowe w konstrukcjach z profili aluminiowych
Śruby imbusowe są szczególnie wygodne w konstrukcjach modułowych, ponieważ można je dokręcać za pomocą kompaktowego klucza sześciokątnego. Ma to znaczenie w miejscach, w których dostęp do połączenia jest ograniczony przez sąsiednie profile lub elementy konstrukcji.
W zależności od projektu mogą służyć między innymi do:
- łączenia profili aluminiowych za pomocą kątowników i płytek,
- mocowania elementów wyposażenia do rowków profili,
- montażu prowadnic i elementów ruchomych,
- mocowania osłon i paneli,
- budowy stołów montażowych i roboczych,
- tworzenia konstrukcji maszyn i urządzeń CNC.
Przykładowo w konstrukcjach wykorzystujących profile stołów teowych można stosować mocowania M8. Dostępny w V-SLOT profil aluminiowy do stołów teowych 126x16 posiada rozwiązania konstrukcyjne umożliwiające mocowanie elementów za pomocą M8, a jego górne rowki są kompatybilne z elementami mocującymi serii 40.
Najczęstsze błędy przy wyborze śrub do profili
Podczas kompletowania elementów do konstrukcji aluminiowej łatwo popełnić kilka podstawowych błędów.
1. Dobór śruby tylko po średnicy
Sama informacja „potrzebuję M8” nie wystarczy. Należy sprawdzić, czy nakrętka ma gwint M8 oraz czy jej geometria pasuje do rowka konkretnego profilu.
2. Zła długość śruby
Śruba powinna zapewnić odpowiednie zaangażowanie gwintu, ale jednocześnie nie powinna być niepotrzebnie długa. Warto przed zakupem zmierzyć grubość wszystkich elementów znajdujących się pomiędzy łbem śruby a nakrętką.
3. Pomieszanie standardu rowka i gwintu
Oznaczenie „rowek 8” nie oznacza automatycznie gwintu M8. Profil z rowkiem 8 mm może współpracować z nakrętkami M5, M6 lub M8 – zależnie od konkretnego rozwiązania i konstrukcji nakrętki.
4. Brak uwzględnienia rodzaju łba
Jeżeli śruba znajduje się w miejscu, w którym łeb może kolidować z prowadnicą, rolką lub innym elementem ruchomym, warto rozważyć śrubę z łbem płaskim.
Śruby imbusowe M5, M6 i M8 – najważniejsze informacje
Dobór śruby do profilu aluminiowego jest prosty, jeśli zachowamy kilka podstawowych zasad:
- M5, M6 i M8 oznaczają średnicę gwintu, a nie długość śruby.
- W przypadku klasycznych śrub z łbem walcowym warto zwrócić uwagę na normę DIN 912 / ISO 4762.
- Gwint śruby musi odpowiadać gwintowi nakrętki teowej.
- Nakrętka musi być dopasowana do rodzaju i szerokości rowka profilu.
- Długość śruby należy dobrać do grubości mocowanego elementu i głębokości dostępnego gwintu.
- W miejscach o ograniczonej przestrzeni warto rozważyć śruby z łbem płaskim.
Jeżeli kompletujesz elementy do konstrukcji z profili aluminiowych, wszystkie potrzebne elementy znajdziesz w kategorii śruby V-SLOT oraz w dziale akcesoria do profili aluminiowych. W ofercie dostępne są między innymi śruby M5, M6 i M8 oraz odpowiednie nakrętki teowe i wpusty rowkowe.
W razie wątpliwości dotyczących doboru elementów mocujących warto porównać parametry konkretnego profilu z parametrami nakrętki. Dzięki temu można skompletować połączenie, które będzie nie tylko kompatybilne, ale również wygodne w montażu i odpowiednio dopasowane do projektowanej konstrukcji.
