Jak zbudować taśmociąg z profili V-SLOT? Kompletny poradnik DIY + napęd i programowanie PLC
Budowa własnego taśmociągu z profili aluminiowych V-SLOT to dziś jeden z najciekawszych projektów DIY dla automatyków, konstruktorów maszyn, integratorów oraz hobbystów CNC. Dzięki modułowej konstrukcji, łatwej rozbudowie i ogromnej dostępności komponentów można stworzyć profesjonalny transporter taśmowy do warsztatu, linii produkcyjnej, stanowiska szkoleniowego lub systemu automatyki przemysłowej.

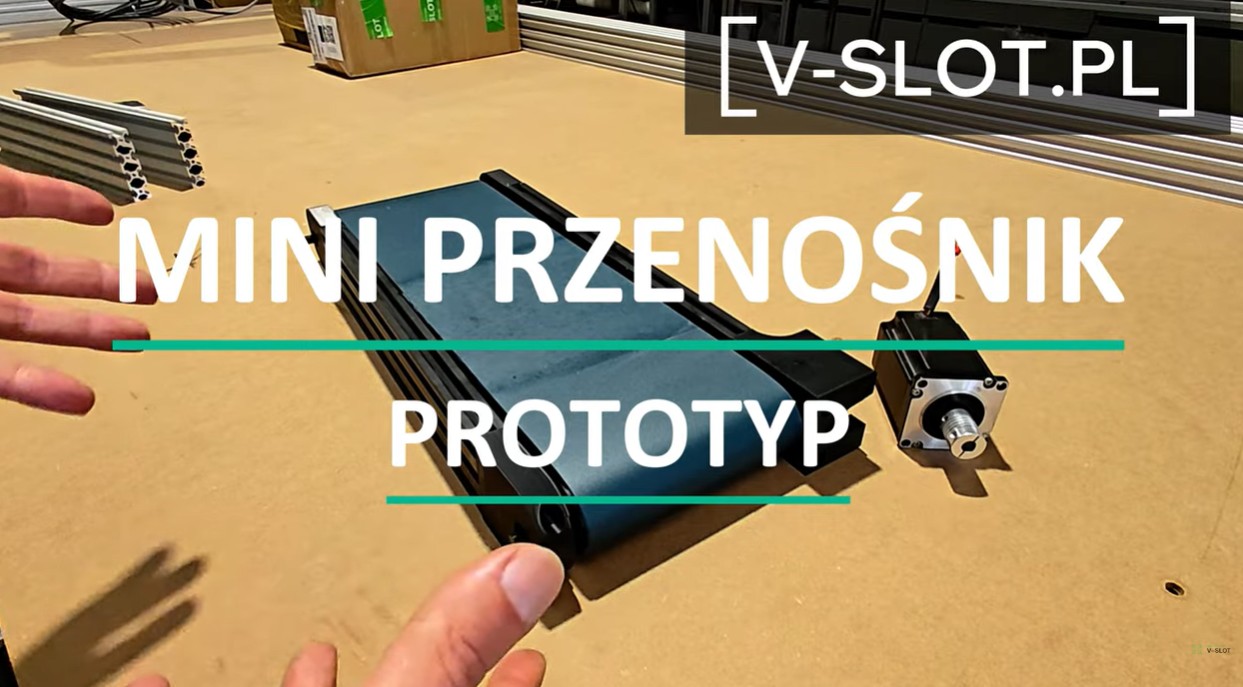

Inspiracją do tego wpisu jest świetny materiał wideo przygotowany przez ekipę V-SLOT Polska, pokazujący budowę transportera opartego o profile V-SLOT, napęd, elektronikę i programowanie sterownika.
Czym jest taśmociąg z profili V-SLOT?
Taśmociąg wykonany z profili aluminiowych V-SLOT to modułowy transporter, którego konstrukcja opiera się o lekkie i bardzo wytrzymałe profile aluminiowe. Dzięki rowkom montażowym można szybko instalować:
- silniki krokowe,
- serwonapędy,
- rolki transportowe,
- prowadnice liniowe,
- czujniki przemysłowe,
- sterowniki PLC,
- osłony i elementy automatyki.
Największą zaletą systemu V-SLOT jest możliwość szybkiego prototypowania oraz późniejszej rozbudowy konstrukcji bez konieczności spawania czy skomplikowanej obróbki mechanicznej.
Dlaczego profile V-SLOT są idealne do budowy transporterów?
Modułowa konstrukcja
Profile V-SLOT pozwalają budować konstrukcje praktycznie jak z klocków. Można łatwo zmieniać długość, wysokość czy szerokość transportera.
Wysoka sztywność
Aluminiowe profile konstrukcyjne oferują bardzo dobry stosunek masy do wytrzymałości. Dzięki temu nawet większe transportery pozostają stabilne.
Łatwy montaż automatyki
W rowkach można szybko montować:
- krańcówki,
- fotokomórki,
- czujniki indukcyjne,
- uchwyty kablowe,
- prowadniki przewodów.
Profesjonalny wygląd
Konstrukcje V-SLOT wyglądają nowocześnie i przemysłowo — idealnie nadają się do laboratoriów, uczelni, działów R&D oraz stanowisk demonstracyjnych.
Jakie elementy są potrzebne do budowy taśmociągu?
1. Profile aluminiowe V-SLOT
Najczęściej stosowane profile:
- 2020,
- 2040,
- 2060,
- 2080.
Do transporterów najlepiej sprawdzają się profile:
- 2040 — dla lekkich konstrukcji,
- 2060 — dla większej sztywności,
- 2080 — dla cięższych aplikacji przemysłowych.
2. Rolki i wałki napędowe
Transporter wymaga:
- rolki napędowej,
- rolki biernej,
- łożysk,
- osi,
- napinacza taśmy.
3. Taśma transportowa
Najpopularniejsze rodzaje taśm:
- PVC,
- PU,
- gumowe,
- modułowe.
Dobór zależy od:
- masy produktu,
- temperatury pracy,
- odporności chemicznej,
- wymaganej przyczepności.
4. Napęd
Najczęściej stosuje się:
- silniki krokowe NEMA17,
- NEMA23,
- silniki DC,
- serwonapędy.
Jak działa napęd taśmociągu?
Napęd przenosi moment obrotowy z silnika na wałek napędowy transportera.
Najczęściej stosuje się:
- paski zębate,
- przekładnie,
- sprzęgła,
- koła pasowe.
W prostszych konstrukcjach:
- silnik krokowy steruje prędkością,
- driver kontroluje impulsy STEP/DIR,
- PLC lub Arduino zarządza logiką.
Sterowanie taśmociągiem — PLC czy Arduino?
Arduino
Idealne dla:
- hobbystów,
- edukacji,
- prototypów.
Zalety:
- niski koszt,
- ogromna społeczność,
- szybkie uruchomienie.
Wady:
- ograniczenia przemysłowe,
- mniejsza odporność na zakłócenia.
PLC
Najlepsze dla:
- przemysłu,
- stanowisk szkoleniowych,
- profesjonalnych aplikacji.
Najczęściej stosowane sterowniki:
- Siemens LOGO!,
- Siemens S7-1200,
- Mitsubishi,
- Delta,
- Fatek.
Programowanie transportera krok po kroku
Funkcje podstawowe
Sterownik może realizować:
- START/STOP,
- regulację prędkości,
- zmianę kierunku,
- zatrzymanie awaryjne,
- wykrywanie produktu,
- pozycjonowanie.
Integracja z czujnikami
Najczęściej stosuje się:
- czujniki indukcyjne,
- optyczne,
- bariery świetlne,
- enkodery.
Przykładowa logika działania
- Czujnik wykrywa produkt.
- PLC uruchamia transporter.
- Produkt dojeżdża do końca linii.
- Czujnik końcowy zatrzymuje napęd.
- System oczekuje na kolejny cykl.
Jakie zastosowanie ma taki mini transporter?
Edukacja i szkolenia
Transportery V-SLOT świetnie sprawdzają się jako:
- stanowiska PLC,
- demonstratory automatyki,
- projekty studenckie.
Linie produkcyjne
Można je wykorzystać do:
- transportu detali,
- sortowania,
- pakowania,
- etykietowania.
Integracja z robotami
Transporter może współpracować z:
- cobotami,
- robotami pick&place,
- systemami wizyjnymi.
Największe zalety konstrukcji V-SLOT
Szybki montaż
Nie potrzeba:
- spawania,
- frezowania,
- zaawansowanej obróbki.
Łatwa rozbudowa
Możesz:
- wydłużyć transporter,
- dodać kolejne sekcje,
- zmienić napęd,
- rozbudować automatykę.
Niski koszt prototypowania
To idealne rozwiązanie dla:
- startupów,
- działów R&D,
- uczelni technicznych,
- makerów.
Na co uważać podczas budowy?
Napięcie taśmy
Zbyt luźna taśma:
- będzie się ślizgać,
- może spadać z rolek.
Współosiowość rolek
Źle ustawione rolki powodują:
- nierówną pracę,
- zużycie taśmy,
- drgania.
Dobór silnika
Za słaby silnik:
- będzie gubił kroki,
- może się przegrzewać.
Czy warto budować własny taśmociąg DIY?
Zdecydowanie tak — szczególnie jeśli:
- uczysz się automatyki,
- budujesz prototyp maszyny,
- tworzysz stanowisko szkoleniowe,
- rozwijasz własny projekt przemysłowy.
Systemy V-SLOT umożliwiają bardzo szybkie przejście od pomysłu do działającego urządzenia.
FAQ — najczęściej zadawane pytania
Ile kosztuje budowa taśmociągu DIY?
Mały transporter edukacyjny można zbudować już za około 500–1500 zł.
Profesjonalne wersje z PLC i automatyką mogą kosztować od 3000 do nawet 10000 zł.
Czy profile V-SLOT są wytrzymałe?
Tak — są szeroko stosowane w CNC, drukarkach 3D, automatyce oraz konstrukcjach przemysłowych.
Jaki silnik wybrać?
Dla małych transporterów najczęściej wybiera się NEMA17, natomiast dla większych konstrukcji stosuje się NEMA23 lub serwonapędy.
Czy można sterować transporterem z HMI?
Tak — większość sterowników PLC umożliwia integrację z panelami operatorskimi HMI.
Podsumowanie
Budowa taśmociągu z profili V-SLOT to świetny projekt dla każdego, kto interesuje się automatyką przemysłową, mechatroniką, CNC, robotyką oraz systemami transportowymi.
Dzięki modułowej konstrukcji można stworzyć profesjonalnie wyglądające urządzenie bez ogromnych kosztów i zaawansowanego parku maszynowego.
