Jak łączyć profile aluminiowe? Przegląd łączników do profili V-Slot i T-Slot
Profile aluminiowe konstrukcyjne pozwalają szybko budować stabilne i modułowe konstrukcje bez konieczności spawania. Aby jednak połączyć ze sobą dwa lub więcej profili, potrzebne są odpowiednio dobrane łączniki do profili aluminiowych. W zależności od konstrukcji można wykorzystać między innymi kątowniki, płytki połączeniowe, łączniki wewnętrzne, łączniki proste oraz nakrętki teowe T-Nut.
Dobór właściwego elementu ma znaczenie nie tylko dla wytrzymałości konstrukcji, ale również dla łatwości montażu, możliwości późniejszej rozbudowy oraz estetyki. W przypadku systemów V-Slot i T-Slot szczególnie ważne jest dopasowanie łącznika do szerokości rowka profilu.
W tym poradniku wyjaśniamy, jak łączyć profile aluminiowe, jakie rodzaje łączników są dostępne oraz czym różnią się rozwiązania przeznaczone do profili z rowkiem 6, 8 i 10 mm.
Od czego zależy sposób łączenia profili aluminiowych?
Przed wyborem łącznika należy określić przede wszystkim rodzaj profilu, jego przekrój oraz szerokość rowka. To właśnie rowek jest miejscem, w którym umieszczane są nakrętki teowe, wpusty lub inne elementy mocujące.
W systemach dostępnych w ofercie V-SLOT można spotkać między innymi:
- profile V-Slot z rowkiem 6 mm – stosowane między innymi w konstrukcjach OpenBuilds i maszynach CNC,
- profile z rowkiem 8 mm – popularne w większych profilach konstrukcyjnych T-Slot,
- profile z rowkiem 10 mm – stosowane w większych, bardziej rozbudowanych systemach konstrukcyjnych.
Nie każdy kątownik lub wpust będzie pasował do każdego profilu. Dlatego przed zakupem warto sprawdzić oznaczenie kompatybilności konkretnego produktu.

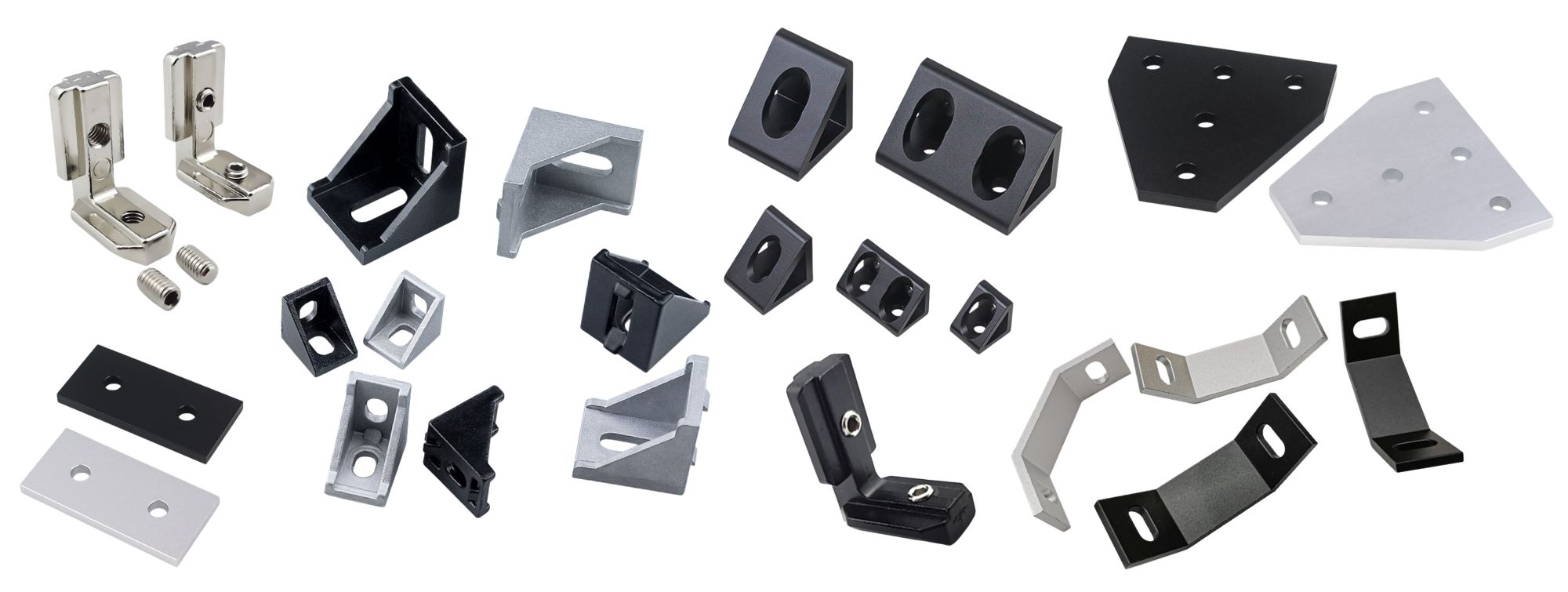

Kątowniki do profili aluminiowych – najprostszy sposób na połączenie pod kątem 90°
Kątowniki aluminiowe należą do najczęściej wykorzystywanych elementów podczas budowy konstrukcji z profili. Ich podstawowym zadaniem jest połączenie dwóch profili pod kątem prostym.
Klasyczny kątownik zewnętrzny montuje się na powierzchni profili. Zazwyczaj wykorzystuje się do tego śruby oraz nakrętki T-Nut umieszczane w rowkach profili. Przykładem takiego rozwiązania jest narożnik 90 stopni, przeznaczony przede wszystkim do profili V-Slot.
Kątowniki sprawdzają się między innymi przy budowie:
- ram maszyn CNC,
- stołów i stanowisk roboczych,
- regałów i konstrukcji warsztatowych,
- obudów urządzeń,
- ram pod drukarki 3D i plotery,
- konstrukcji DIY.
Kątowniki zewnętrzne
Kątownik zewnętrzny jest dobrym rozwiązaniem wtedy, gdy najważniejsza jest szybkość montażu i łatwy dostęp do śrub. Jest również bardzo wygodny podczas późniejszej przebudowy konstrukcji.
Kątowniki wewnętrzne i ukryte
Jeżeli zależy nam na bardziej estetycznej konstrukcji, można zastosować łącznik wewnętrzny. Element jest umieszczany w rowku profilu, dzięki czemu połączenie jest znacznie mniej widoczne.
W ofercie V-SLOT znajdują się między innymi ukryte łączniki wewnętrzne do profili V-Slot z rowkiem 6 mm. Takie rozwiązanie dobrze sprawdza się w konstrukcjach, w których istotny jest schludny wygląd oraz brak wystających elementów.
Zobacz wszystkie kątowniki i łączniki do profili V-Slot

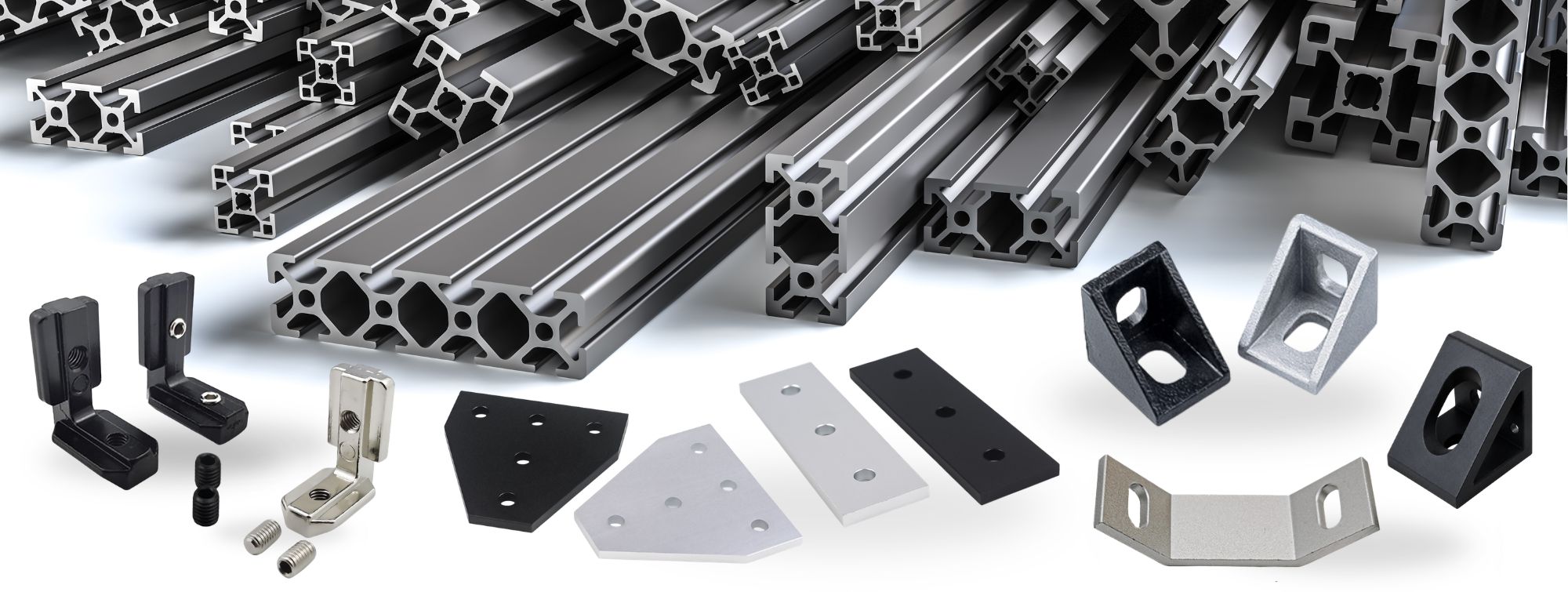

Płytki połączeniowe – mocne łączenie profili aluminiowych
Płytki połączeniowe są dobrym rozwiązaniem wszędzie tam, gdzie potrzebujemy większej powierzchni mocowania. W zależności od konstrukcji mogą być wykorzystywane do łączenia profili ze sobą, wzmacniania narożników lub tworzenia bardziej rozbudowanych ram.
W systemach OpenBuilds stosowane są różnego rodzaju płyty i elementy połączeniowe, które można wykorzystać w konstrukcjach CNC oraz innych projektach bazujących na profilach aluminiowych.
W porównaniu z pojedynczym kątownikiem płytka może zapewnić większą powierzchnię kontaktu i możliwość zastosowania większej liczby punktów mocowania. Jest to szczególnie przydatne w przypadku większych konstrukcji, gdzie istotna jest sztywność całego układu.
Sprawdź płyty połączeniowe OpenBuilds
Łączniki proste – jak przedłużyć profil aluminiowy?
Nie wszystkie połączenia wymagają kąta 90°. Jeżeli chcemy połączyć dwa profile w jednej osi, możemy zastosować łącznik prosty.
Łączniki tego typu pozwalają tworzyć dłuższe konstrukcje z kilku odcinków profili. Mogą być przydatne zarówno podczas budowy nowych konstrukcji, jak i podczas ich późniejszej rozbudowy.
W systemach V-Slot dostępne są również rozwiązania typu BUTT, wykorzystujące połączenie za pomocą nakrętek T-Nut i śrub. Ich zaletą jest możliwość wykonania połączenia bez skomplikowanej obróbki profilu.
Nakrętki teowe T-Nut – podstawa montażu profili z rowkiem
Nakrętka T-Nut, nazywana również nakrętką teową lub wpustem rowkowym, jest jednym z najważniejszych elementów systemów profili aluminiowych. Umieszcza się ją w rowku profilu, a następnie wykorzystuje do przykręcenia kątownika, płytki, wspornika albo innego elementu konstrukcyjnego.
W przypadku profili V-Slot bardzo popularne są podwójne nakrętki T-Nut. Ich konstrukcja umożliwia wykorzystanie dwóch punktów mocowania i jest przystosowana do zastosowań w systemach V-Slot.
W ofercie dostępne są również nakrętki do rowków teowych M5 oraz inne wpusty rowkowe. Przed zakupem należy sprawdzić zarówno rozmiar gwintu, jak i szerokość rowka, do którego przeznaczony jest dany element.
Zobacz wpusty i nakrętki T-Nut do profili V-Slot [6]
Łączniki do profili z rowkiem 6 mm
Rowek 6 mm jest charakterystyczny dla popularnych profili V-Slot oraz części profili stosowanych w systemach OpenBuilds. W tym przypadku należy stosować dedykowane nakrętki, wpusty i łączniki przeznaczone właśnie do rowka 6 mm.
Do tej grupy należą między innymi:
- kątowniki 90° do profili V-Slot,
- kątowniki typu L,
- łączniki wewnętrzne ukryte,
- łączniki proste,
- łączniki 3-stronne,
- kostki połączeniowe,
- nakrętki T-Nut M5.
Przy budowie maszyn CNC szczególnie istotne jest prawidłowe rozmieszczenie punktów mocowania. Odpowiednio dobrany łącznik pozwala zachować sztywność ramy i ograniczyć niepożądane przemieszczenia elementów.
Łączniki do profili z rowkiem 8 mm
Profile z rowkiem 8 mm występują w wielu systemach konstrukcyjnych, w tym w większych profilach T-Slot. W tej grupie należy zwrócić uwagę nie tylko na szerokość rowka, ale również na konkretną geometrię profilu.
Przykładowo, w przypadku profili konstrukcyjnych 30 × 30, 40 × 40 czy większych, odpowiedni kątownik może różnić się wymiarami oraz sposobem prowadzenia nakrętki. Dlatego warto wybierać elementy opisane jako kompatybilne z konkretnym profilem.
Łączniki do profili z rowkiem 10 mm
Profile z rowkiem 10 mm są stosowane przede wszystkim w większych systemach konstrukcyjnych. Ze względu na większy przekrój profili oraz większe obciążenia wymagają odpowiednio dobranych elementów połączeniowych.
W tej grupie znajdują się między innymi standardowe kątowniki konstrukcyjne. Przykładem jest narożnik do profili 45x45 [10], stanowiący solidny i prosty montaż.
Przy dużych konstrukcjach warto zwrócić szczególną uwagę na liczbę punktów mocowania oraz prawidłowe ustawienie profili przed ostatecznym dokręceniem śrub.
Jak dobrać łącznik do profilu aluminiowego?
Najprostsza zasada brzmi: najpierw określ profil i szerokość jego rowka, a dopiero później wybierz łącznik. Pozwala to uniknąć sytuacji, w której kupiony kątownik lub nakrętka nie pasuje do konstrukcji.
- Sprawdź przekrój profilu – np. 20 × 20, 40 × 40, 60 × 60.
- Sprawdź szerokość rowka – np. 6, 8 lub 10 mm.
- Określ sposób połączenia – 90°, 180°, połączenie trzech profili lub inne.
- Dobierz odpowiedni rodzaj łącznika – kątownik, płytkę, łącznik wewnętrzny albo prosty.
- Dobierz nakrętki i śruby odpowiednie do wybranego systemu.
- Przy większych konstrukcjach zadbaj o odpowiednią liczbę punktów mocowania.

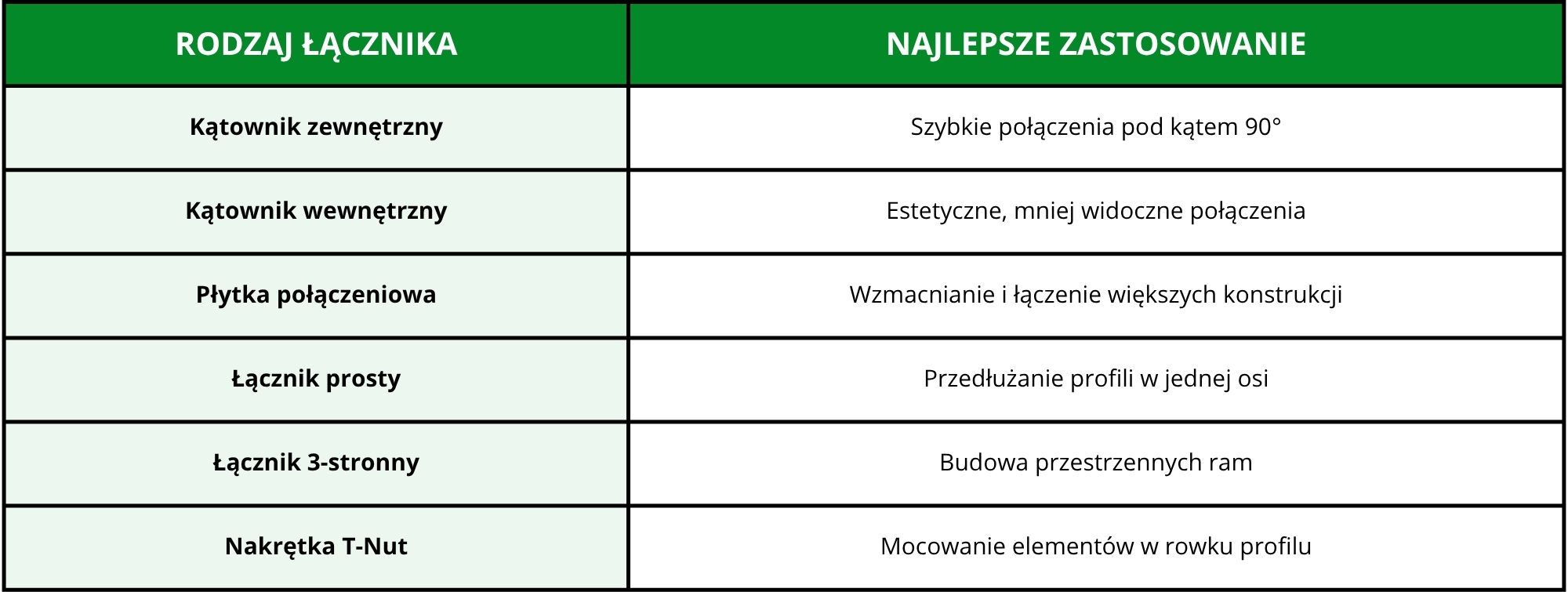

Kątownik, płytka czy łącznik wewnętrzny – co wybrać?
Wybór zależy przede wszystkim od konstrukcji i oczekiwanego sposobu montażu.
Łączenie profili aluminiowych bez wiercenia i spawania
Jedną z największych zalet systemów V-Slot i T-Slot jest modułowość. W wielu zastosowaniach nie trzeba wiercić profili ani wykonywać trwałych połączeń spawanych. Elementy można skręcać przy wykorzystaniu rowków, nakrętek T-Nut oraz odpowiednich łączników.
Dzięki temu konstrukcję można później łatwo rozbudować, zmienić jej wymiary lub wymienić pojedynczy element. Jest to szczególnie ważne w przypadku stanowisk warsztatowych, maszyn CNC, drukarek 3D i innych konstrukcji, które mogą być modernizowane w przyszłości.
Najczęstsze błędy przy łączeniu profili aluminiowych
Przy projektowaniu konstrukcji warto unikać kilku podstawowych błędów:
- wybierania nakrętki bez sprawdzenia szerokości rowka,
- stosowania łącznika przeznaczonego do innego przekroju profilu,
- zbyt małej liczby punktów mocowania w dużej konstrukcji,
- niedokładnego ustawienia profili przed dokręceniem śrub,
- mieszania elementów z różnych systemów bez sprawdzenia ich kompatybilności.
W przypadku wątpliwości warto sprawdzić specyfikację konkretnego produktu. W sklepie V-SLOT przy poszczególnych elementach znajdują się informacje dotyczące ich zastosowania i kompatybilności.
Łączniki do profili aluminiowych V-SLOT – wybierz odpowiednie rozwiązanie
Odpowiednio dobrane łączniki do profili aluminiowych pozwalają stworzyć stabilną, precyzyjną i jednocześnie łatwą do rozbudowy konstrukcję. Kątowniki sprawdzą się przy klasycznych połączeniach 90°, płytki pozwolą zwiększyć powierzchnię mocowania, a łączniki wewnętrzne zapewnią bardziej estetyczny wygląd. Z kolei nakrętki T-Nut stanowią podstawowy element mocowania akcesoriów w rowkach profili.
Kluczowe jest jednak dopasowanie wszystkich elementów do konkretnego systemu. Profile z rowkiem 6, 8 i 10 mm wymagają odpowiednio dobranych akcesoriów, dlatego przed zakupem zawsze warto sprawdzić oznaczenie produktu.
W ofercie V-SLOT.pl znajdziesz szeroki wybór kątowników, łączników, płytek połączeniowych, nakrętek T-Nut i innych elementów montażowych do budowy konstrukcji z profili aluminiowych.
Sprawdź łączniki i kątowniki do profili V-Slot →
Sprawdź nakrętki i wpusty T-Nut →
Zobacz płyty połączeniowe OpenBuilds →
FAQ – łączenie profili aluminiowych
Jak połączyć dwa profile aluminiowe pod kątem 90 stopni?
Najprostszym rozwiązaniem jest zastosowanie kątownika zewnętrznego lub wewnętrznego. W zależności od systemu wykorzystuje się odpowiednie nakrętki T-Nut oraz śruby.
Czy profile V-Slot można łączyć bez wiercenia?
Tak. Jedną z głównych zalet systemu V-Slot jest możliwość wykorzystania rowków profilu oraz nakrętek T-Nut do mocowania kątowników, płytek i innych elementów bez konieczności wiercenia profilu.
Jak sprawdzić, jaka nakrętka T-Nut pasuje do profilu?
Należy sprawdzić szerokość rowka oraz wymagany gwint. W przypadku popularnych profili V-Slot stosowane są między innymi elementy z gwintem M5.
Czym różni się kątownik zewnętrzny od wewnętrznego?
Kątownik zewnętrzny jest montowany na zewnątrz profilu i zapewnia łatwy dostęp do połączenia. Kątownik wewnętrzny znajduje się w rowku profilu, dzięki czemu połączenie jest mniej widoczne.
Czy jeden rodzaj łącznika pasuje do profili z rowkiem 6, 8 i 10 mm?
Nie zawsze. Łącznik musi być kompatybilny z konkretnym systemem i geometrią rowka. Przed zakupem należy sprawdzić oznaczenie produktu oraz jego specyfikację.
Grafika główna wygenerowana przy użyciu AI – wizualizacja poglądowa.
