Budowa pierwszej frezarki CNC!

Skoro zaglądasz do tego artykuły z pewnością planujesz zbudować swoją własną maszynę, która będzie pełniła funkcję frezarki CNC.
Bez względu na to czy jesteś osobą młodą i interesuje Cię budowa jednostki do użytku własnego, czy potrzebujesz zbudować frezarkę do swojej firmy to w przypadku pierwszej takiej konstrukcji warto inspirować się gotowymi rozwiązaniami.

Frezarka CNC zbudowana na profilach V-Slot oraz C-Beam!
W naszym sklepie V-Slot.pl znajdziesz wiele produktów, które idealnie sprawdzają się w konstrukcjach takich jak frezarki CNC, drukarki 3D czy plotery laserowe.
Możesz nabyć u nas gotową konstrukcję do samodzielnego złożenia, co ułatwi Ci przygotowanie pierwszego urządzenia!

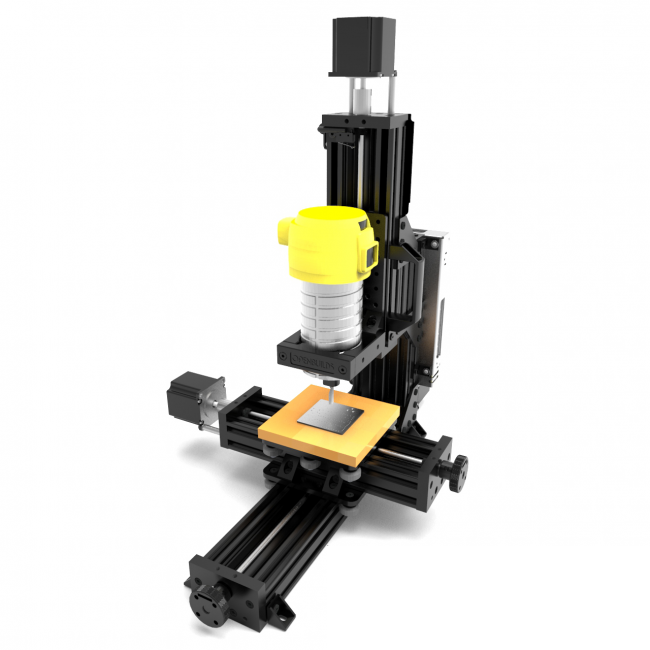

Jeśli potrzebujesz niewielkiej jednostki do małych elementów polecamy Ci - OpenBuilds MiniMill !
Fantastyczny zestaw do samodzielnego złożenia, który umożliwi Ci poznanie zasady działania frezarek.

 MiniMill OpenBuilds V-Slot_pl

Osoby, które szukają nieco większej konstrukcji a nie chcą budować jednostki oparek o własny projekt lub też nie mają czasu na kompletację części powinny się zainteresować zestawem do samodzielnego złożenia - Frezarką OpenBuilds C-Beam

frezarka_cnc_openbuilds_v_slot_pl

Obie konstrukcje są idealnym rozwiązaniem zarówno do zastosowań hobbystycznych jak i profesjonalnych!



Pomysły na budowę frezarki CNC

Profile C-Beam, akcesoria OpenBuilds , profile V-Slot i są wykorzystywane od wielu lat w różnych konstrukcjach.
Społeczność OpenBuilds jest bardzo obszerna i wiele projektów jest udostępnionych publicznie tak aby każdy mógł stworzyć urządzenie na wzór tego co ktoś już wcześniej zaprojektował a dodatkowo udoskonalić konstrukcję o własne pomysły.



Gotowy projekt frezarki CNC OX OpenBuilds by Mark Carew
Przykładem takiego otwartego projektu jest projekt wykonany przez jednego z Twórców marki OpenBuilds.
Na oficjalnym portalu OpenBuilds, wśród wielu projektów znajdziecie dokładny opis, zdjęcia , dane techniczne i wiele więcej przydatnych informacji, które ułatwią Wam budowę pierwszej frezarki CNC!



Części do budowy frezarki CNC OX OpenBuilds by Mark Carew w sklepie V-Slot.pl!

Postanowiliśmy, że trzeba ułatwić zadanie szczególnie tym, którzy są zdecydowani zbudować jednostkę w oparciu o ten projekt.
W sklepie V-Slot.pl znajdują się niemal wszystkie części wyszczególnione w opisie Mark`a!
Nie trać więc czasu na szukanie komponentów - niżej znajdziecie listę z produktami w naszym sklepie!

Komplety opis projektu frezarki OX OpenBuilds by Mark Carew znajdziecie pod  LINKIEM




 CZĘŚCI DOSTĘPNE W NASZYM SKLEPIE V-SLOT



OpenBuilds OX CNC



poz Nazwa Ilość
1 Profil aluminiowy V-Slot 2080x1500m 1
2 Profil aluminiowy V-Slot 2040x1500mm 1
3 Profil aluminiowy V-Slot 2040x1000mm 1
4 Profil aluminiowy V-Slot 2060x1000mm 1
5 Zestaw: Xtreme Solid V Wheel 28
6 Narożniki 90 stopni 8
7 Płytka łączeniowa 90 stopni z otworami 4
8 Narożnik typu L pojedynczy 4
9 Dystans aluminiowy 1-1/2' 3
10 Precyzyjna podkładka 10x5x1 40
11 Tuleja mimośrodowa M6 13
12 Płytka montażowa: Uchwyt do silników Nema 17 2
13 Sprzęgło elastyczne 5/8 mm 1
14 Śruba trapezowa 8mm , 250mm Metric Acme Lead Screw 1
15 Kołnierz blokujący 8 mm 2
16 Łożysku kulowe 688z 2
17 Pasek zębaty GT3 10
18 Blok mocujący do śrub trapezowych 8mm 2
19 Koła zębate 3GT 3
20 Śruby z łbem płaskim M5 x 15mm 2
21 Śruby z łbem płaskim M5 x 30mm 1
22 Śruby z łbem płaskim M5 x 8mm 2
23 Śruba z łbem M3x45mm (pojedyncze) 4
24 Hex nakrętka samokontrująca - M5 12
25 T-Nuts Openbuilds 2
26 Dystans aluminiowy 1/8' 12
27 Dystans: OpenBuilds Spacer Block 2
28 Śruby z łbem płaskim M5 x 20mm 1
29 Dystans aluminiowy 1/4' 19
30 Śruba imbusowa M5x65mm 4
31 Płytka OX 4

  Dodatkowo
32 Silnik krokowy NEMA 17 1
33 Silnik krokowy NEMA 23 3
34 Sterownik CNC 1
35 Przewody 1
36 Zasilacz odpowiedni do sterownika i silników 1
37 Wyłączniki krańcowe 3

WIDEO:





Pomysły na budowę frezarki CNC na profilach V-Slot, C-Beam ..

Gdzie szukać inspiracji ? - Nie ma lepszego miejsca jak baza OpenBuilds w której użytkownicy z całego świata prezentują swoje konstrukcje.

Osoby zainteresowane zachęcamy do odwiedzenia portalu : https://www.openbuilds.com gdzie znajdziecie wiele interesujących pomysłów!

Jeśli znajdziesz konstrukcję, która Cię zainspiruje, będziesz chciał nabyć elementy wyszczególnione w opisie a nie możesz wszystkiego znaleźć w naszym sklepie lub też nie masz czasu to napisz do nas shop@v-slot.pl !
Przygotujemy dla Ciebie zestawienie podobne jak to wyżej dla konstrukcji CNC OpenBuilds OX!
