ZRÓB TO SAM!

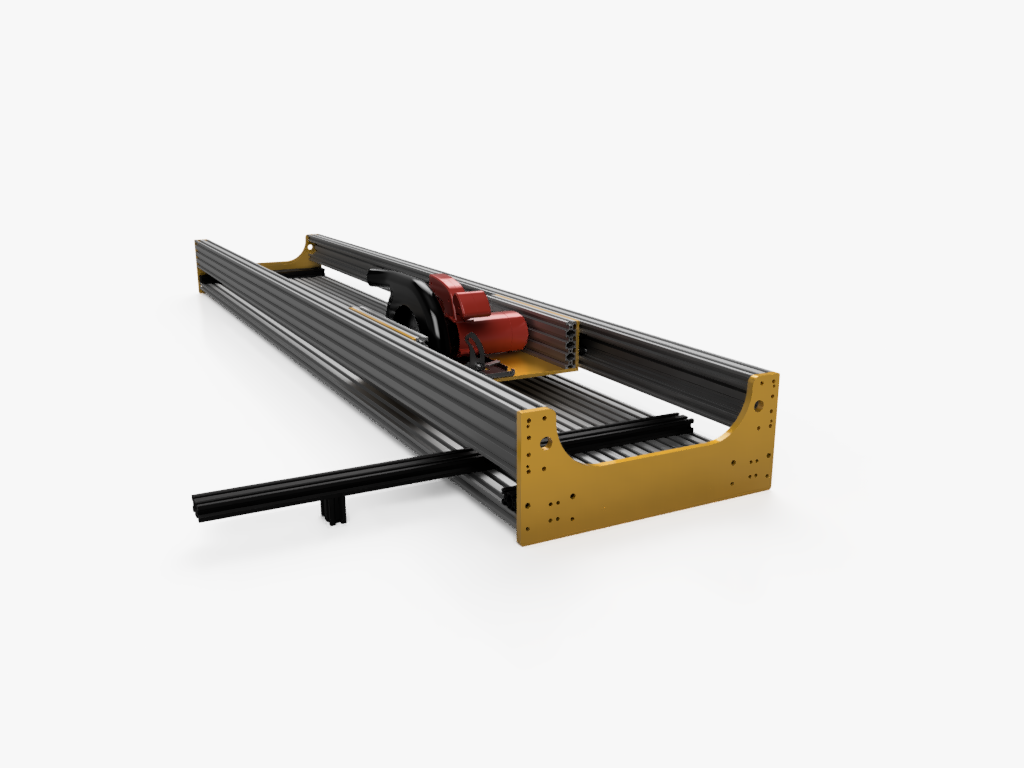

PROWADNICA DO PIŁY : Rama aluminiowa V-SLOT
Kolejny raz, pragniemy przedstawić Państwu projekt, który powstał w całości z komponentów systemu OpenBuilds V-SLOT oraz elementów V-SLOT Polska. Wiele osób prosiło nas o przygotowanie projektu prowadnicy do piły, która ułatwi cięcie drewna oraz innych materiałów.
W tym artykule opiszemy Wam jak zbudowana jest prowadnica do piły tarczowej.
JAK ZBUDOWAĆ PROWADNICĘ DO PIŁY TARCZOWEJ?
Aby zbudować prowadnicę, potrzebować będziecie kilka komponentów, które znajdziecie w sklepie V-SLOT.PL - lista komponentów niżej. Oprócz komponentów, które znajdą Państwo na liście niżej, potrzebować będziecie, klucza imbusowego oraz klucza płaskiego 8. Czas złożenia nie to około 1h i nie nawet początkujący “majsterkowicz” nie powinien mieć problemów z samodzielnym złożeniem.
Aby ułatwić Państwu kompletowanie zestawu, przygotowaliśmy specjalny “ZESTAW”, który zawiera wszystkie potrzebne akcesoria do budowy. Jedyna rzecz jaką należy samodzielnie dobrać do swoich potrzeb to profile aluminiowe, które możecie nabyć o długości od 15cm do 300cm!
DO CZEGO MOŻNA WYKORZYSTAĆ KONSTRUKCJĘ:
Konstrukcja jest prostą układem profili i akcesoriów V-SLOT który tworzy stabilną i sztywną prowadnicę liniową.
Na wózku który porusza się wzdłuż profili, mogą Państwo osadzić płytę aluminiową do której można przymocować we własnym zakresie różne narzędzia - na przykład piłę tarczową.
Pamiętać jednak należy, że instalując urządzenia tnące, wirujące, wiercące i inne, należy zadbać o stabilne umocowanie narzędzia oraz zachować wszelkie środki ostrożności przy pracy.
LISTA KOMPONENTÓW DO BUDOWY PROWADNICY DO PIŁY TARCZOWEJ:
Niżej przedstawiamy Państwu listę komponentów, które będą potrzebne do budowy prowadnicy. Dodatkowo kilka w opisie niżej kilka szkiców, grafik i uwag, które ułatwią budowę tej konstrukcji.
ELEMENTY ZE SKLEPU V-SLOT POLSKA:
- 1x ZESTAW ELEMENTÓW BAZOWYCH X-PLAN
LINK: https://www.v-slot.pl/pl/p/X-PLAN-Zestaw-czesci-do-budowy-prowadnicy-/2219
Opis: Zestaw ten zawiera większość akcesoriów potrzebnych do budowy prowadnicy liniowej. Kompletny opis znajdą Państwo po przejściu na podstronę produktu klikając w link wyżej.
- 2x PROFILE C-BEAM (długość wg. potrzeb)
LINK: https://www.v-slot.pl/pl/p/C-BEAM-Srebrny-Anodowany-Na-wymiar/936
Opis: Profile C-BEAM to stabilne profile konstrukcyjne działające w systemie V-SLO, które umożliwiają ruch np. wózka liniowego.
Ten masywny profil o wymiarach 40x80 wykorzystywany jest również przy budowie maszyn CNC , które znajdą Państwo również w naszym sklepie.
W naszym sklepie mogą Państwo nabyć profile C-BEAM o długości nawet do 3 metrów!
- 4/5x PROFIL ALUMINIOWY V-SLOT 2080 (długość wg. potrzeb, taka jak profili C-BEAM)
LINK: https://www.v-slot.pl/profil-aluminiowy-konstrukcyjny-v-slot-20x80-na-wymiar
Opis: Profil aluminiowy 20x80 służy do budowy podstawy piły. Skręcenie tych profili umożliwia stworzenie stabilnej podstawy, na której możemy umieścić detal, który będziemy obrabiać.
Dodatkowo atutem tych profili jest rowek, który umożliwi montaż dodatkowych akcesoriów takich jak dociski.
Wystarczy dokupić wpusty młoteczkowe (LINK), umieścić je w kanałach profilu a następnie dokręcić uchwyt do powierzchni profilu za pomocą śrub M5. (LINK DO ŚRUB)
JAKO OPCJA DODATKOWA:
- 1x PROFIL ALUMINIOWY V-SLOT 2040 (długość wg. potrzeb)
LINK: https://www.v-slot.pl/pl/p/Profil-aluminiowy-konstrukcyjny-V-Slot-2040-Na-wymiar/858 - 1x Wózek Universal Gantry Plate
LINK: https://www.v-slot.pl/pl/p/Wozek-V-SLOT-Gantry-20-80-mm-Set/898
Opis: Element ten należy traktować jako dodatek i nie każdemu będzie potrzebny.
Nabywając i instalując ten profil wraz z wózkiem Gantry Plate Universal 20-80 możemy stworzyć belkę, do której dostawimy materiał a następnie za pomocą wózka poruszającego się wzdłuż krawędzi możemy ustawić dystans, tak aby materiał np. ciąć na odpowiedni wymiar.
ELEMENTY DODATKOWE:
Oprócz elementów wymienionych wyżej mogą się Państwu przydać inne dodatkowe komponenty. Oczywiście to do czego zastosują Państwo konstrukcję, jest sprawą indywidualną dlatego należy we własnym zakresie przeanalizować potrzeby.
- Klucze imbusowe (do skręcenia konstrukcji)
- Klucz płaski 8 (do skręcenia konstrukcji)
- Naklejana miarka (na profil 2040)
- Dociski / uchwyty
- Wiertarka wraz z wiertłami (do przygotowania płyty wózka)
- Szlifierka (do przygotowania płyty wózka)
BUDOWA PROWADNICY:
Budowa prowadnicy składa się z kilku prostych czynności.
Kupując zestaw bazowy X-PLAN otrzymają Państwo komponenty częściowo złożone aby ułatwić i skrócić czas składania.
Niżej w skrócie opiszemy Państwu krok po kroku poszczególne etapy składania.

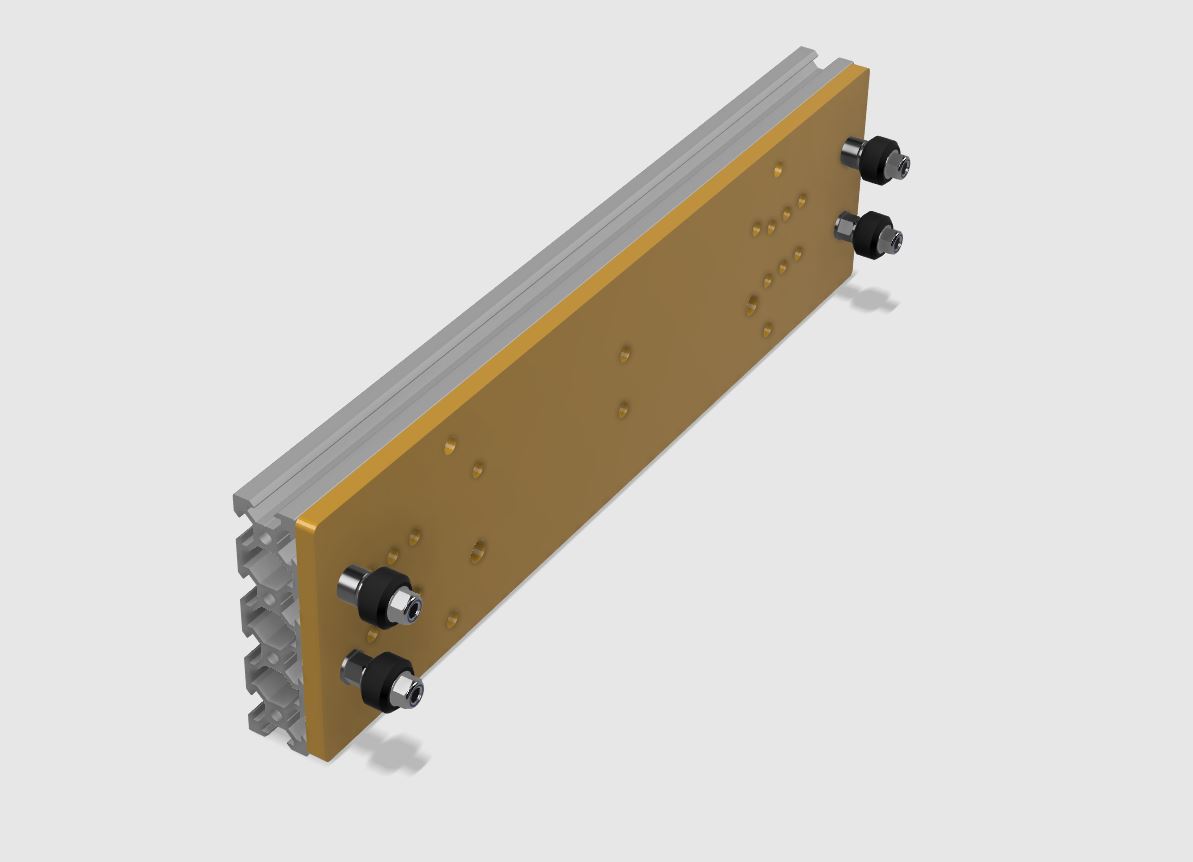

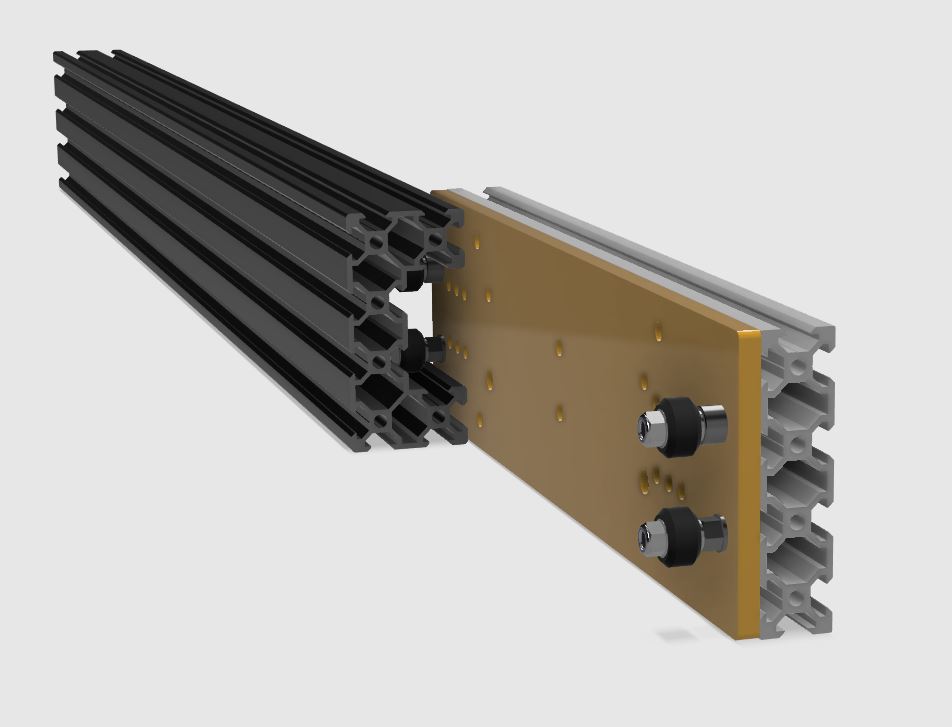

KROK 1: OSADZENIE WÓZKÓW NA PROFILACH C-BEAM
Pierwszym krokiem jaki sugerujemy będzie osadzenie wózków w kanałach profilu C-BEAM.
W zestawie X-PLAN znajdą Państwo dwa skręcone wózki. Rolki wózka powinny wjechać w kanał profilu C-BEAM tak aby poruszać się wzdłuż profilu.
Wstępnie rolki są tak ustawione, że wózek poruszając się w linii prostej powinien być stabilny i poruszać się z lekkim oporem.
Jeżeli wózek ma jakieś luzy należy zmienić położenie nakrętek mimośrodowych przy rolkach Mini V-Wheel tak aby zwiększyć docisk.
Czynność tę wykonujemy do 2 wózków / 2 profili C-BEAM.

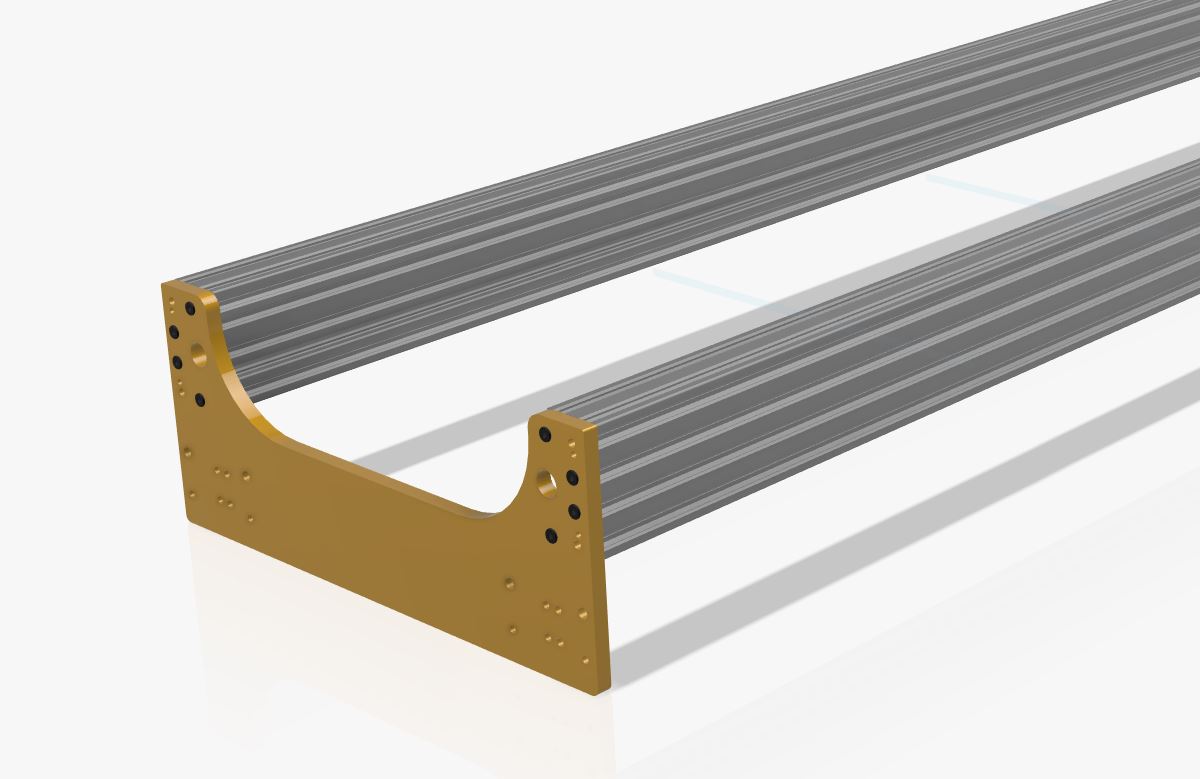

KROK 2: POŁĄCZENIE PŁYT KOŃCOWYCH Z PROFILAMI C-BEAM
Profile C-BEAM jak wspomnieliśmy wyżej należy zakupić o odpowiedniej długości tak aby konstrukcja spełniała Państwa potrzeby.
Jeśli kupicie Państwo zestaw X-PLAN wraz z profilami aluminiowymi to profile będą przez nas zagwintowane w odpowiednich miejscach.
Jeśli jednak zakupują Państwo profile aluminiowe w innym czasie, należy profile samodzielnie nagwintować (M5).

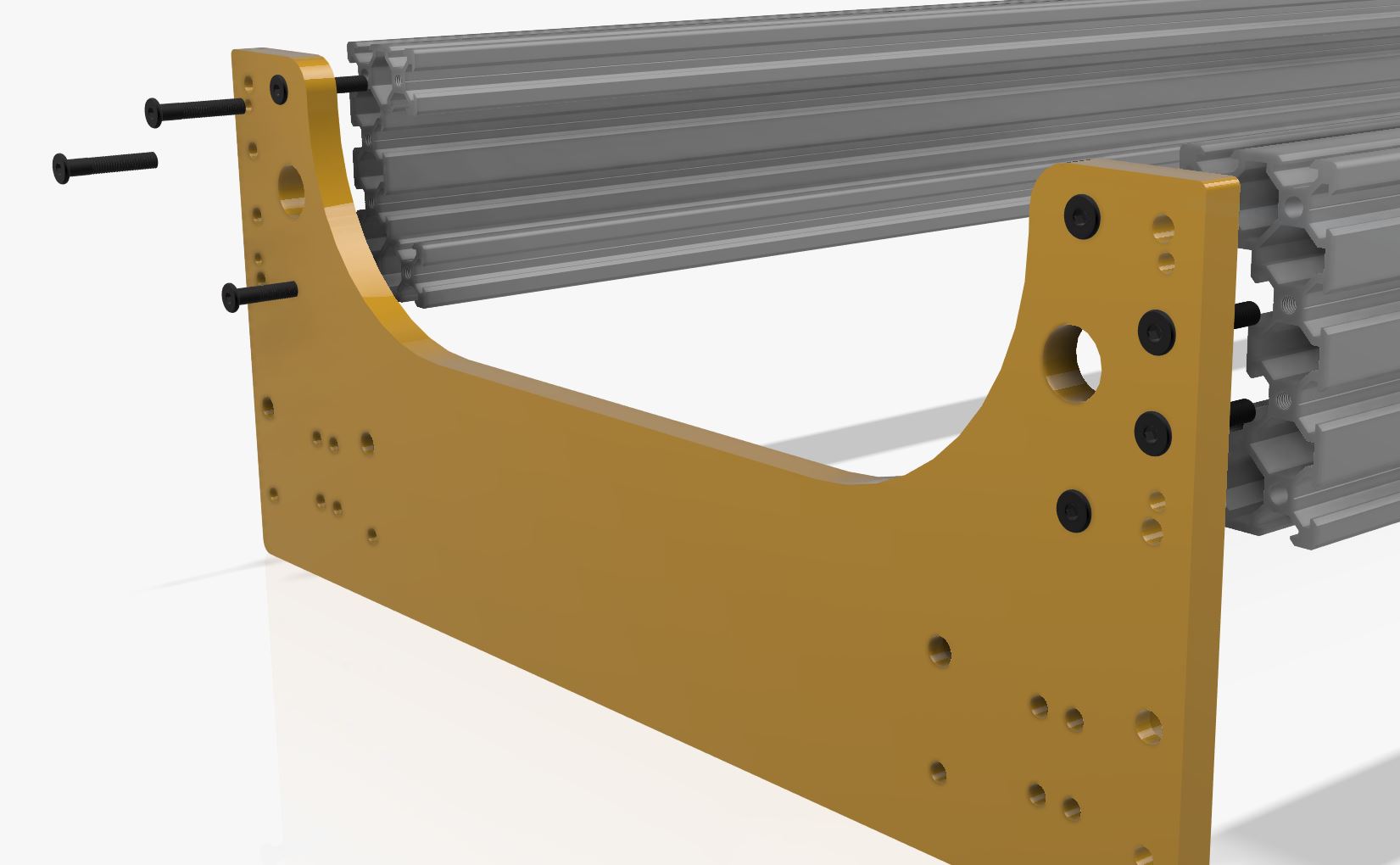

Skręcamy płyty wraz z profilami za pomocą śrub imbusowych M5x25mm (16 szt - znajdują się w zestawie) i nasza prowadnica jest niemal w 50% gotowa!

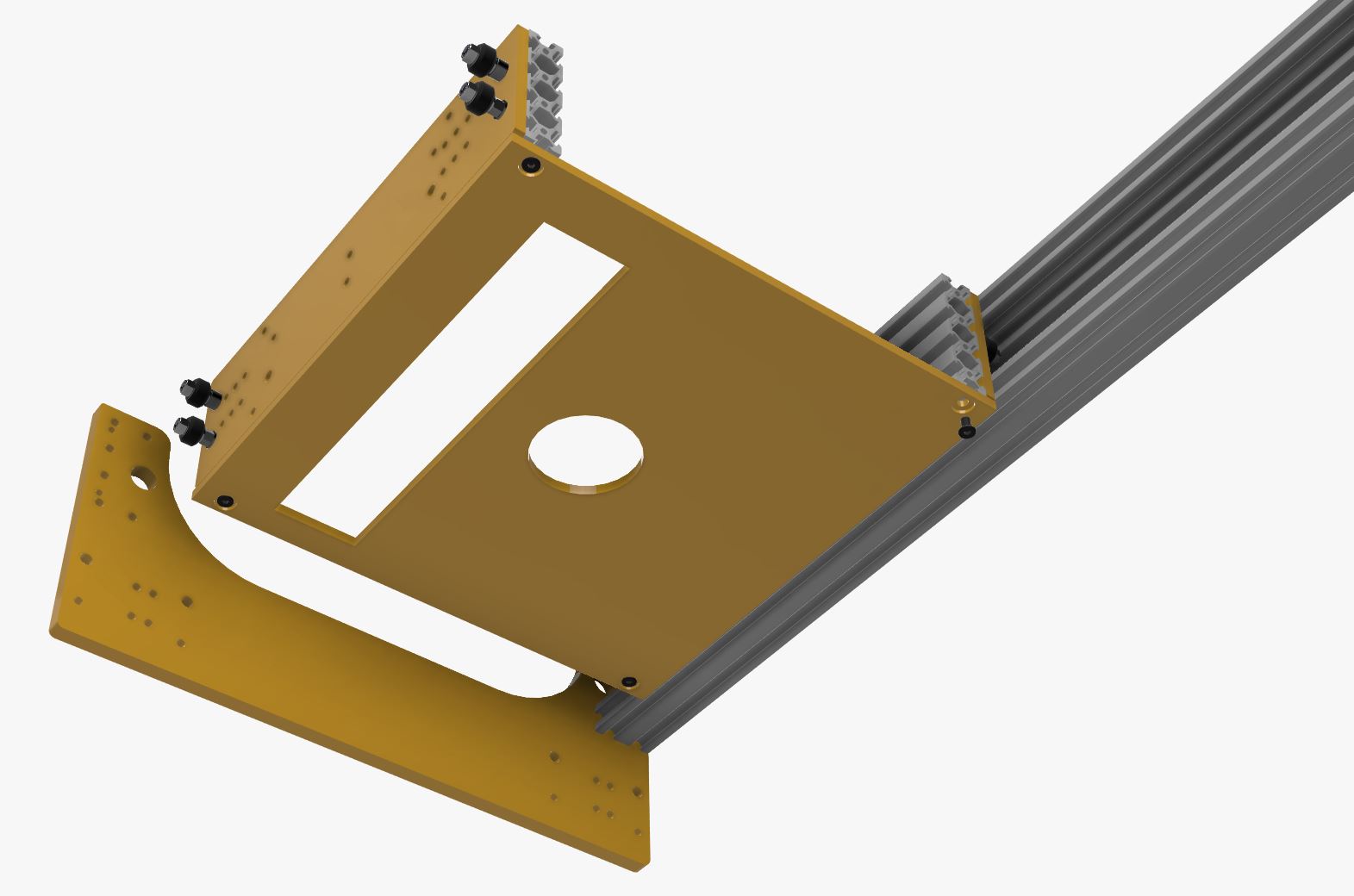

KROK 3: PRZYGOTOWANIE PŁYTY POD NARZĘDZIE
Zestaw elementów X-PLAN mogą Państwo nabyć wraz z płytą aluminiową o grubości 6mm.
Płyta ta ma przygotowane otwory w narożnikach taka by przykręcić ją za pomocą śrub M5 do dolnej części wóżków poruszających sie po profilach C-BEAM.
Płyta ta posiada 4 otwory pod montaż do wózków raz jeden centralny otwór.
Ponieważ wiemy, że zastosowanie tej konstrukcji może być różne, Państwo posiadacie różne narzędzia, ciężko jest nam przygotować uniwersalną płytę.
Z tego też powodu należy we własnym zakresie nawiercić otwory w płycie tak aby można było swobodnie zamocować narzędzie.
Przykładowo w przypadku chęci zamocowania piły tarczowej, należy naciąć płytę aluminiową tak aby ostrze tarczy miało możliwość cięcia detalu pod piłą oraz nawiercić otwory tak, aby skręcić piłę razem z wózkiem.
Można również wykorzystać tę konstrukcję i zainstalować wrzeciono tak aby przez centralny otwór przeszedł frez a same wrzeciono było przymocowane do wózka.
Osoby, które nie zdecydują się na zakup zestawu X-PLAN muszą wykonać płytę podstawy we własnym zakresie.
Podstawę skręcamy śrubami M5 x 8mm do profili aluminiowych przy wykorzystaniu wpustów rowkowych T-NUT umieszczonych w dolnym kanale profilu 2080.

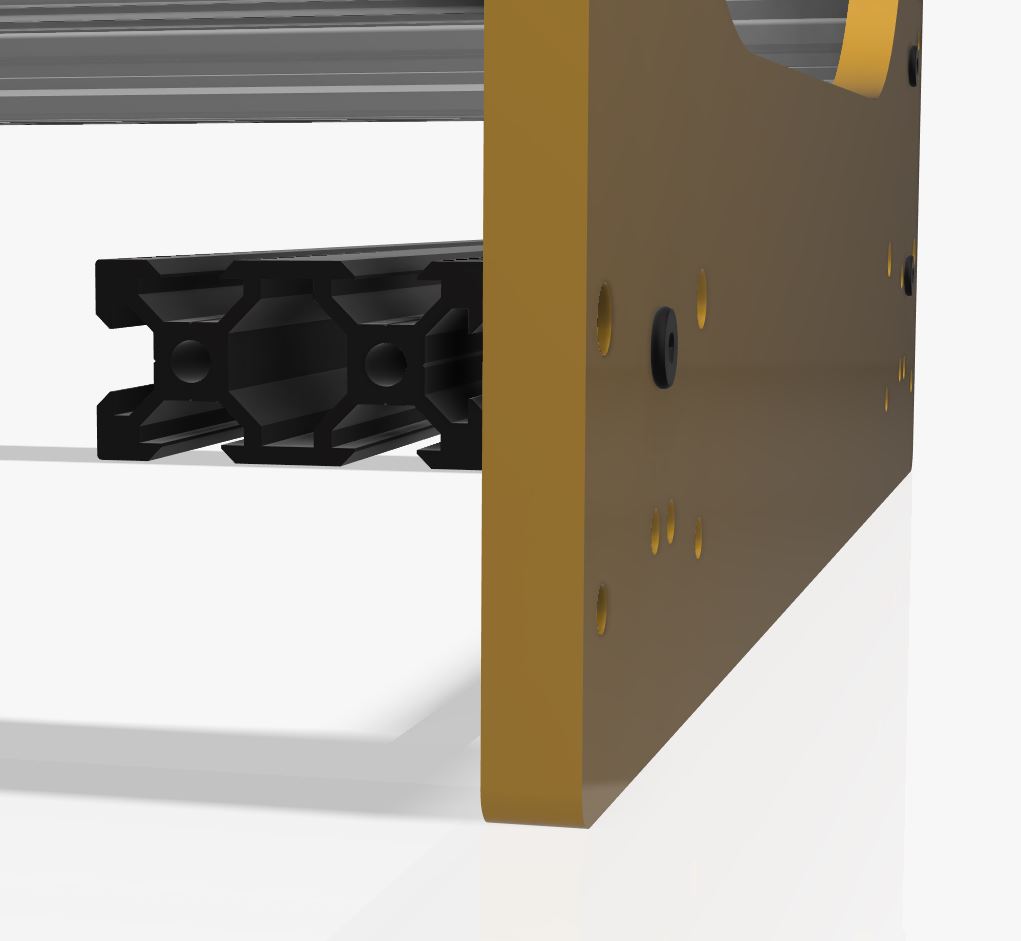

KROK 4: MONTAŻ PROFILI 2040 WSPORCZYCH
Kolejnym krokiem będzie zainstalowanie profili 2040 za płytach bocznych.
Profile te posłużą nam do zamocowania narożników oraz profili, które tworzą stół pod prowadnicą.
Do tego potrzebować będziemy 2 szt profili 2040 o długości 400mm , 4 śrub M5x15mm i 4 wpustów młoteczkowych M5 (w zestawie X-PLAN).
Profile przykręcamy do czołowych płyt tak jak to jest widoczne na grafice poniżej.

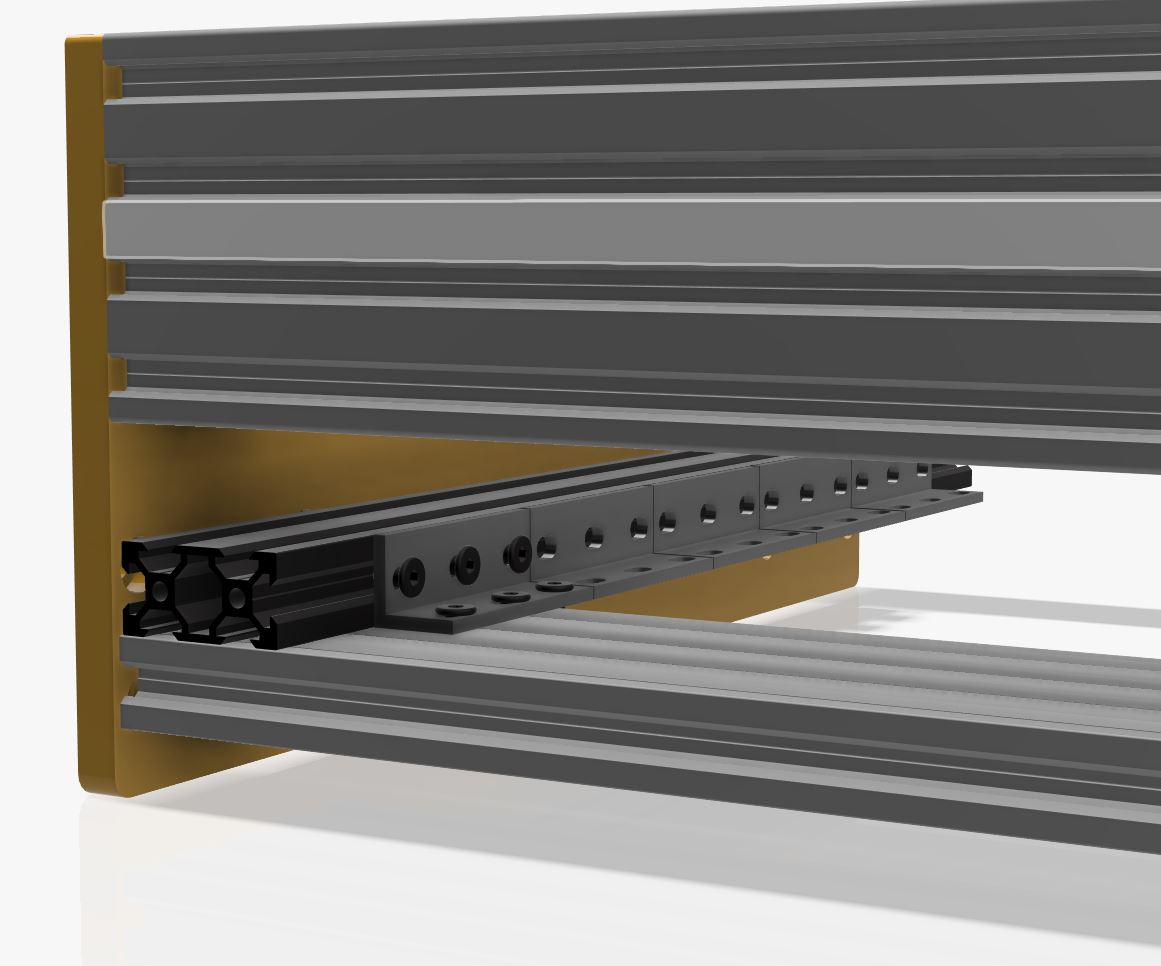

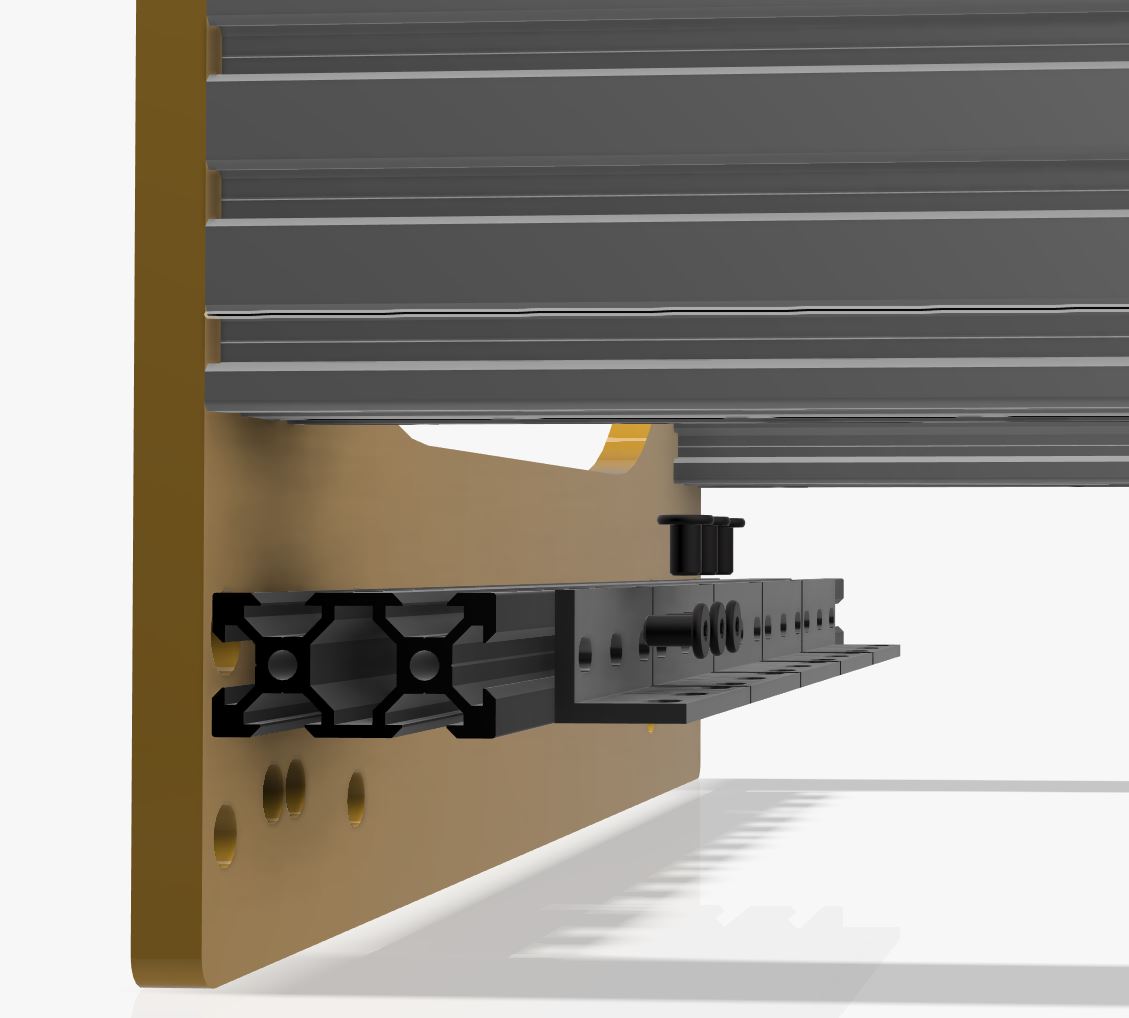

KROK 5: MONTAŻ NAROŻNIKÓW POTRÓJNYCH TYP L WRAZ Z PROFILAMI 2080.
W pierwszym kroku należy przykręcić narożniki L do profili 2040, które w kroku 4 przywróciliśmy do płyt czołowych.
Po przykręceniu narożników należy przykręcić profile 2080 i w ten sposób tworzymy stół pod wózkiem.
Tu wykorzystamy elementy z zestawu X-PLAN :
- Narożniki potrójne
- Wpusty T-NUT OpenBuilds M5 (do skręcenia narożnika wraz z profilem 2040)
- Wpusty młoteczkowe M5 do przykręcenia profili 2080 wraz narożnikiem
- Śruby M5 x 8mm
- Profile 2080 (5szt, nie znajdują sie w zestawie X-PLAN)
Ponieważ różne akcesoria mogą być instalowane, stół może być pełny lub np. możemy odkręcić jeden z profili 2080 aby dać przestrzeń dla tarczy piły.
KROK 6: MONTAŻ AKCESORIÓW DODATKOWYCH
Na tym etapie mamy gotową prowadnicę. Teraz wystarczy zainstalować dodatkowe akcesoria. Tu w zależności od zastosowania konstrukcji akcesoria mogą być różne.
W zestawie X-PLAN znajdą Państwo nieco więcej śrub M5 oraz wpustów rowkowych które umożliwią instalację np. docisków.
Osobno można również zakupić np. profil 2040 wraz z wózkiem Universal Gantry Plate na którym można umieścić miarkę i w ten prosty sposób zbudować ramię którym będziemy mierzyć odległość (ZESTAW RAMIE DOSTĘPNY POD LINKIEM).
PODSUMOWANIE
Wykonując te 6 kroków, tworzymy konstrukcję, która umożliwia nam budowę uniwersalnej prowadnicy liniowej, którą można wykorzystać na wiele sposobów.
Konstrukcja ta czerpie elementy z PLANERA DO DREWNA X-PLAN V2 tak więc osoby posiadające planer X-PLAN V2 mogą w łatwy sposób zmodyfikować swoją konstrukcję.
Osoby które nabędą elementy do budowy tej prowadnicy liniowej, mogą również w późniejszym czasie rozbudować ją i stworzyć planer do drewna!
Wiemy też, że zastosowań może być wiele dlatego w planach mamy wiele elementów, które będą kompatybilne z tą konstrukcją.
- Stół z profili można zastąpić płytą MDF i umieścić w niej profile T-SLOT
- Baza jezdna do osadzenia konstrukcji
i wiele więcej

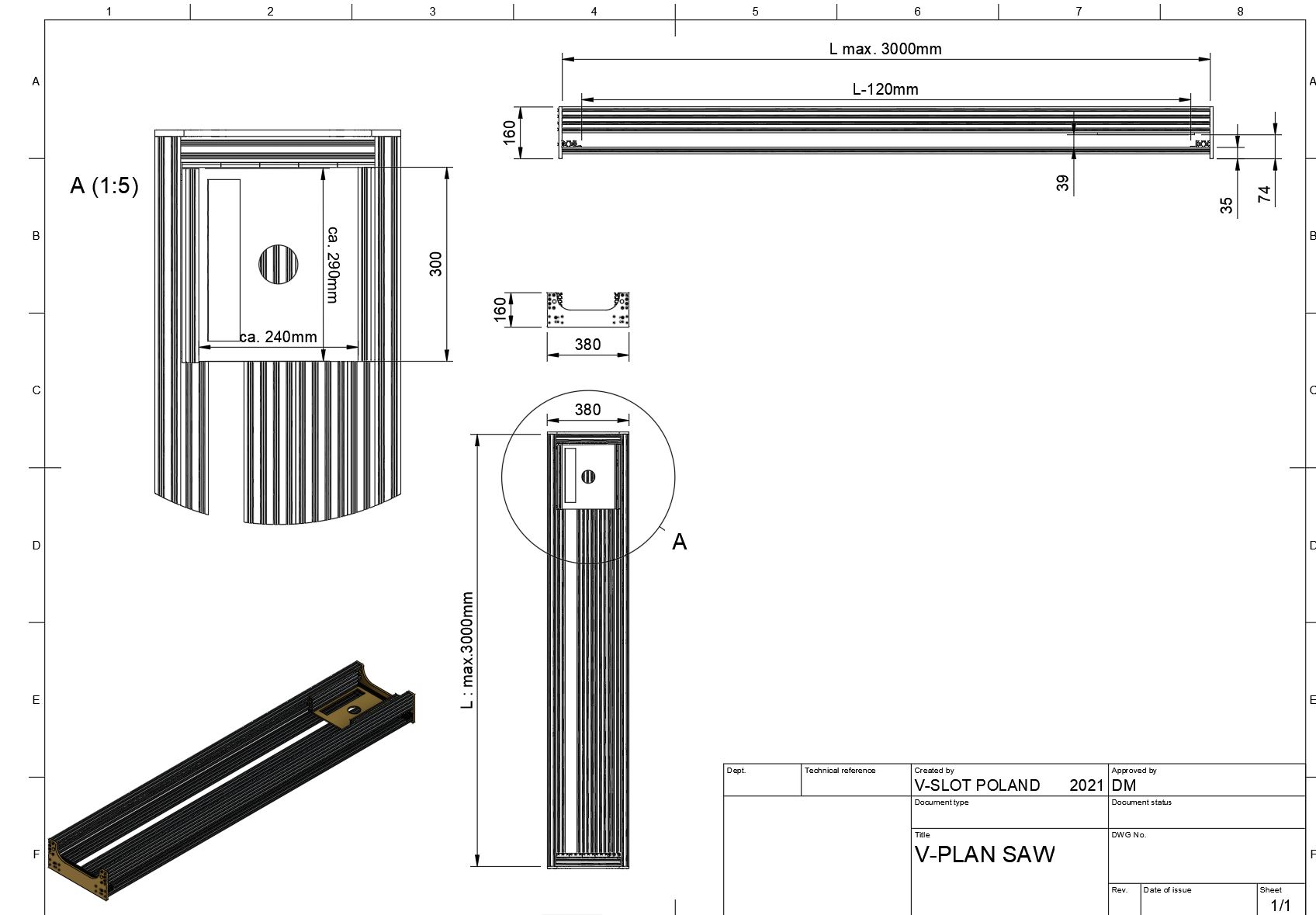

NAJWAŻNIEJSZE DANE TECHNICZNE:
- Maksymalna długość 3000mm
- Wymiar wózka zewnętrzny: 300mm x 300 mm
- Wymiar pola wewnętrznego: ok. 240 x 290 mm
UWAGA! SPRAWDŹ CZY ZMIEŚCISZ NARZĘDZIE! - Max obciążenie konstrukcyjne : 10 kg
UWAGA! W zależności od zastosowanej płyty podstawy pod narzędzie wartość ta może być różna - Pole robocze (licząc dla osi wózka) : Długość - 300 mm
Przykładowo przy profilach C-BEAM 3000mm, pole robocze dla osi wózka wynosi 2700mm - Waga dla konstrukcji o długości 1000mm wraz ze stołem z profili: ok. 20 kg
- Prześwit pomiędzy płytą wózka a podstawą na której stoi konstrukcja: 74mm
- Prześwit pomiędzy płytą wózka a profilami 2080: 39 mm
