CNC xPRO v4 – Sterownik do maszyn CNC dla amatora i profesjonalisty!

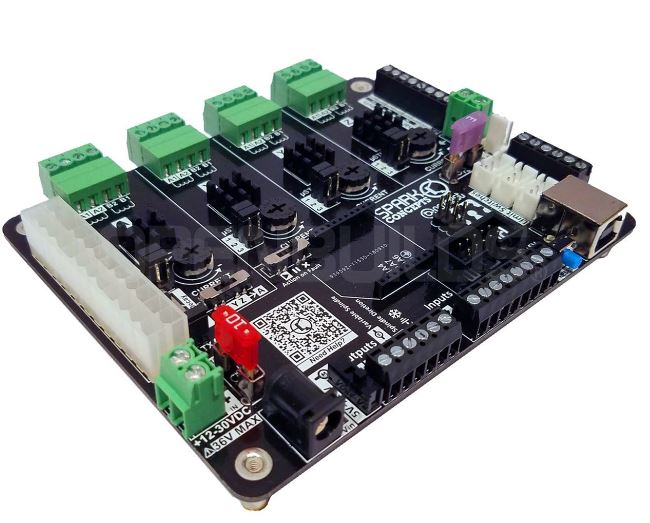

sterownik cnc xpro v4

Mija sporo czasu od naszego ostatniego poradnikaPoradnik : Sterowanie CNC z Arduino i CNC Shield", gdzie opisywaliśmy Wam prosty i tani sterownik, który umożliwia nam pracę z urządzeniami CNC.

Obiecaliśmy kolejne części – te nadejdą wkrótce jednak wcześniej chcieliśmy Wam przedstawić alternatywę dla połączenia Arduino i CNC Shield, którą powinny zainteresować się szczególnie osoby rozpoczynające przygodę z urządzeniami CNC oraz osoby, które planują lub już posiadają konstrukcje CNC oferowane w naszym sklepie (np. CNC WorkBee, CNC MiniMill, Acro i inne).

W tym wpisie dowiecie się m.in. :

  • Jaki polecamy sterownik do maszyn CNC dla początkującego amatora i profesjonalisty?

  • Dlaczego warto zainteresować się płytką sterującą OpenBuilds CNC xPRO?

  • Jak podłączyć sterownik CNC xPRO?

  • Gdzie pobrać oprogramowanie do sterowania urządzeniem CNC?

  • Jak uruchomić program umożliwiający sterowanie maszynami CNC?



Sterownik do maszyny CNC – jaki wybrać?

Na rynku występuje wiele różnych jednostek obsługujących urządzenia CNC. Z pewnością jednym z najbardziej ekonomicznych jest CNC Shield + Arduino jednak wymaga on specyficznej wiedzy od użytkownika. Są również na rynku dostępne sterowniki do profesjonalnych urządzeń CNC, których obsługa często również wymaga nieco więcej wiedzy a ich cena bywa wysoka – szczególnie dla osoby, która dopiero chce rozpocząć przygodę z urządzeniami CNC.

Sterownik CNC dla początkującego – CNC xPRO v4 OpenBuilds!

Wielu z Was dzwoni do nas z obawami dotyczącymi uruchomienia frezarki CNC. O ile sama budowa konstrukcji CNC wymaga pewnych umiejętności manualnych to podłączenie elektroniki przeraża wiele osób. OpenBuilds oferuje sterownik, który w naszym odczuciu oferuje wiele zarówno użytkownikowi, który nigdy nie miał kontaktu z tego typu elektroniką oraz oprogramowaniem jak i tym, którzy wymagają dobrego i profesjonalnego oprogramowania oraz sterownika.

CNC xPRO – sterownik maszyn CNC, który uruchomisz w kilka minut !

Oferowana w naszym sklepie płytka CNC xPRO v4 to koszt nieprzekraczający 1000 zł brutto, który zapewni szybkie i proste uruchomienie konstrukcji CNC. Koszt może być dla wielu osób duży jednak zapewniamy Was, że ta inwestycja jest warta swojej ceny – zagwarantuje Wam szybką instalację, nie stracicie masy nerwów przy wgrywaniu oprogramowania, idealnie nadaje się do większości konstrukcji CNC, które znajdziecie w naszym sklepie, nie wymaga wykonywania dodatkowych obliczeń , prób i wielu więcej.

Po prostu – wystarczy podłączyć elektronikę CNC xPRO v4 do frezarki i możemy zacząć pracę!

Jak połączyć przewody, silniki krokowe i krańcówki?

Te tak naprawdę proste pytania, już wielu osobom sprawiają problem. Jak się ma sprawa podłączenia sterownika CNC xPro v4 ? Wszystko zostało zaprojektowane w bardzo rozsądny sposób, czytelny i wymagający od użytkownika podstawowej wiedzy elektrycznej oraz posiadania wkrętaka :) !

Jak podłączyć frezarkę CNC do sterownika CNC xPRO v4?

W skrócie opiszemy Wam proces instalacji, który pozwoli Wam „ożywić” waszą maszynę!

Co będzie nam potrzebne:

  • Płaski śrubokręt (malutki).

  • Zasilacz 12V najlepiej min. 250W.

  • Przewód do standardowego gniazdka.

  • Płytka CNC xPRO v4.

  • Silniki krokowe, krańcówki – czyli wszystko co wchodzi w skład konstrukcji CNC.

  • Przewód USB A/B (czyli taki jaki mamy w normalnych drukarkach np. atramentowych).

Na początku pamiętajcie, że mamy tu kontakt z wysokim napięciem (230V) więc zachowajcie szczególną ostrożność. W pierwszym etapie warto sobie przygotować stół i już na początku możemy podłączyć zasilacz z przewodem 230V.

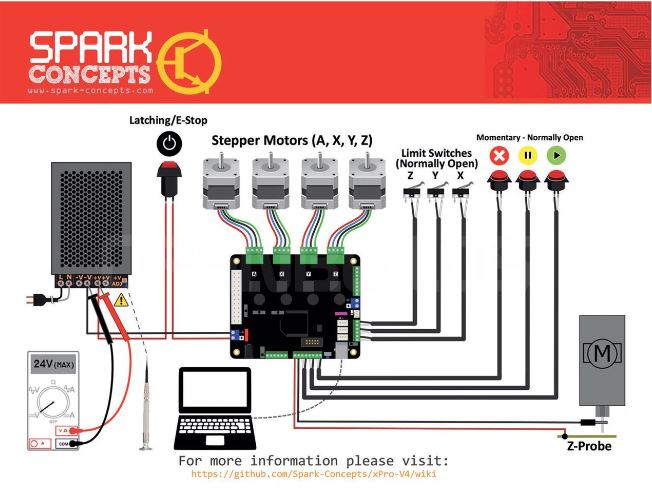

Gdy zasilacz mamy podłączony, możemy przejść do płytki. Schemat niżej obrazuje dokładnie jak podłączyć płytkę i myślę, że nikt nie będzie miał problemu z podłączeniem ale jeszcze w woli ścisłości opiszemy poszczególne kroki.

 cnc xpro schemat

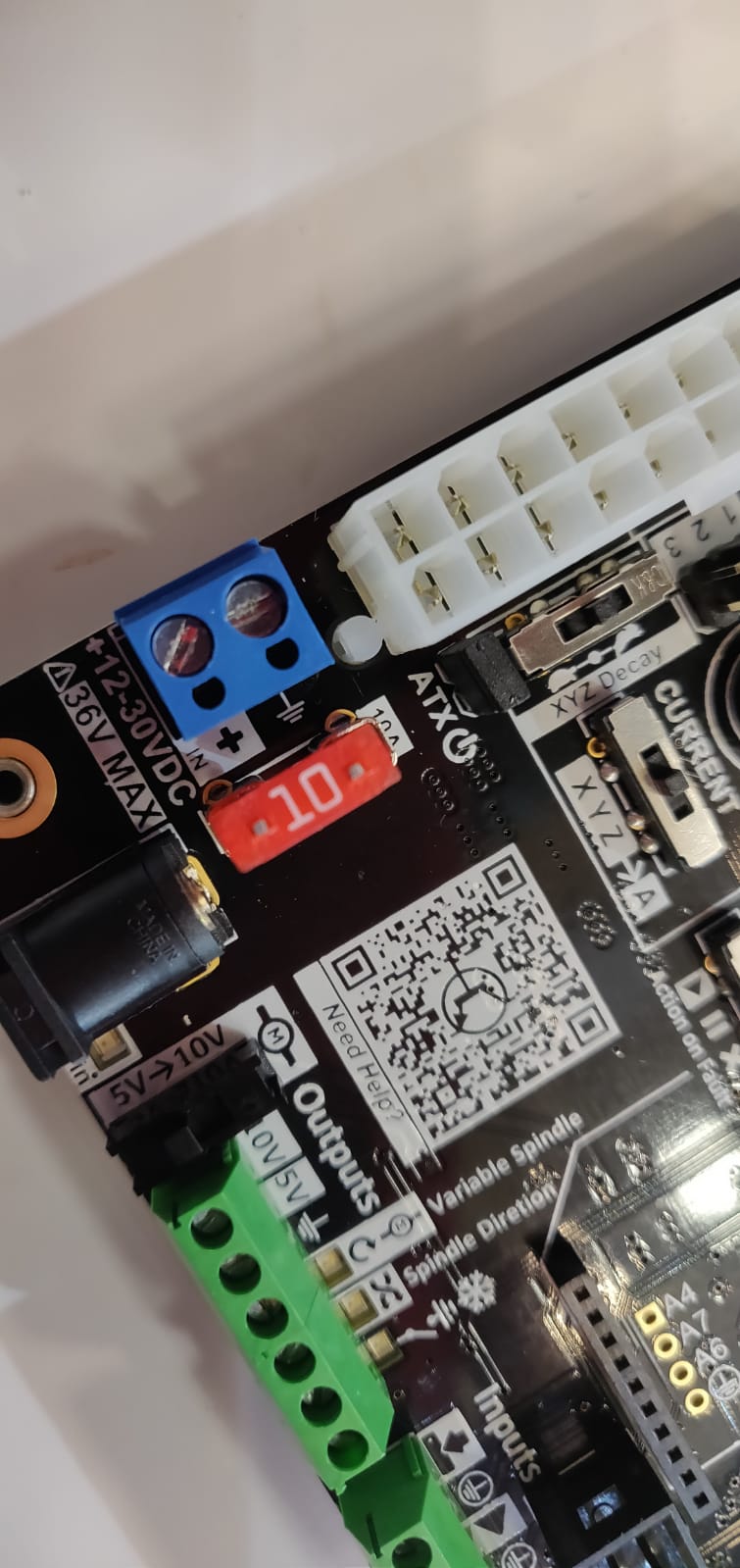

  1. Podłącz zasilacz 12V do zacisków stykowych na płytce CNC xPro.
    W tym celu doprowadzamy + i – z zasilacza do zacisków śrubowych. Na płytce znajdziecie gdzie podłączyć przewód + oraz przewód -.
    Na tym etapie jeszcze nie podłączamy zasilacza do 230V.

    cnc xpro zaciski

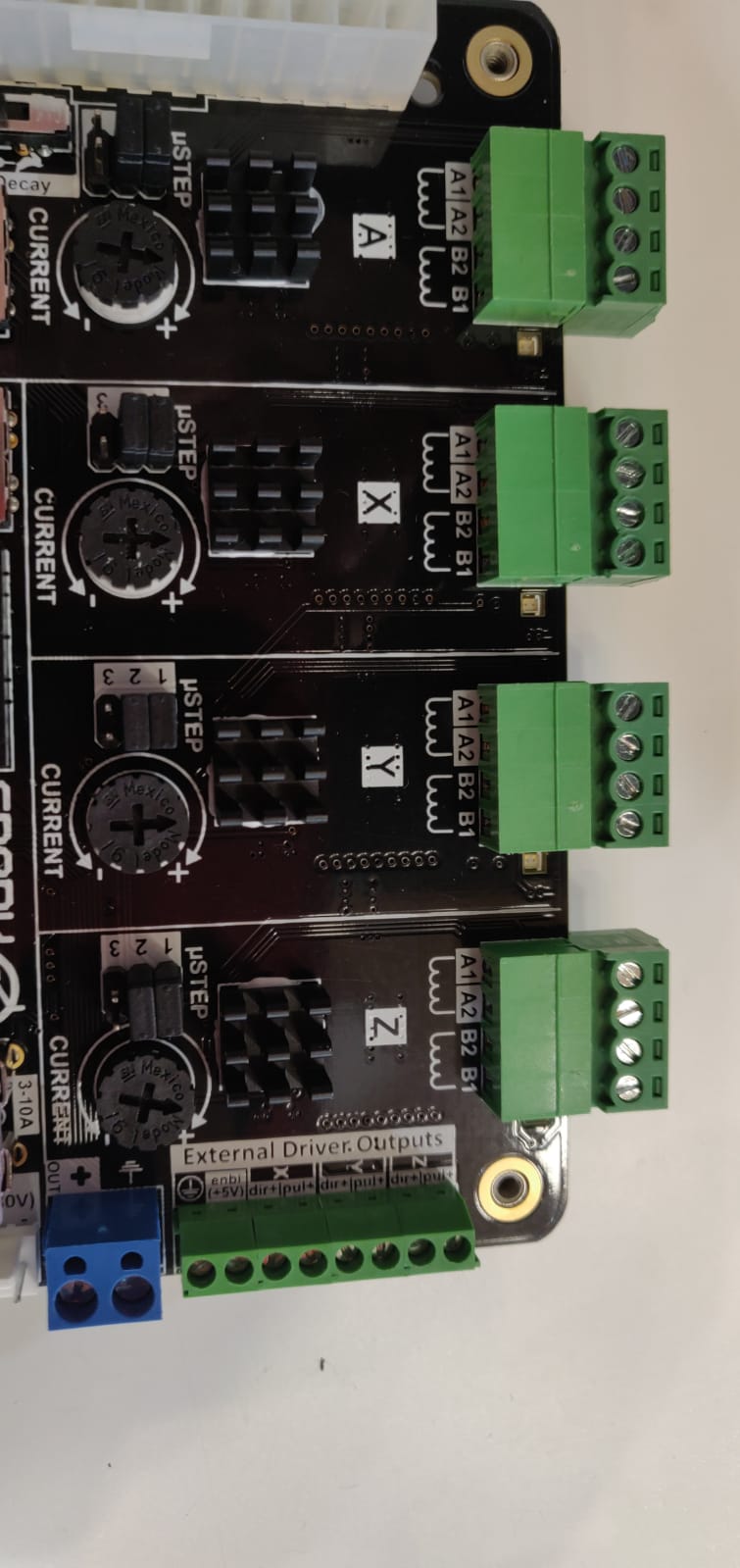

  2. Podłączamy silniki krokowe do CNC xPRO.
    Tutaj musimy znać opis techniczny silnika krokowego.
    Do płytki zalecany są silniki krokowe z 4-ma przewodami (bipolarny) max. prąd szytowy 2.5A – zasilany najlepiej 12V/24V
    Sam silnik
    Przewody tworzą pary np. czerwony / niebieski , czarny / zielony.
    Przewody z silnika krokowego przykręcamy do zacisków śrubowych na płytce, które
    są dobrze opisane.
    Dodatkowo na płytce najdziemy opis gdzie należy podłączyć silnik OSI X, Y oraz Z.
    Jeśli w naszej konstrukcji występują np. dwa silniki dla prowadzenia osi X to pod złącza przy zaciskach oznaczonych literą „A” podpinamy jeden z dwóch silników osi.
    „A” klonuje ruch wybranej przez nas osi.

    xpro cnc krokowe

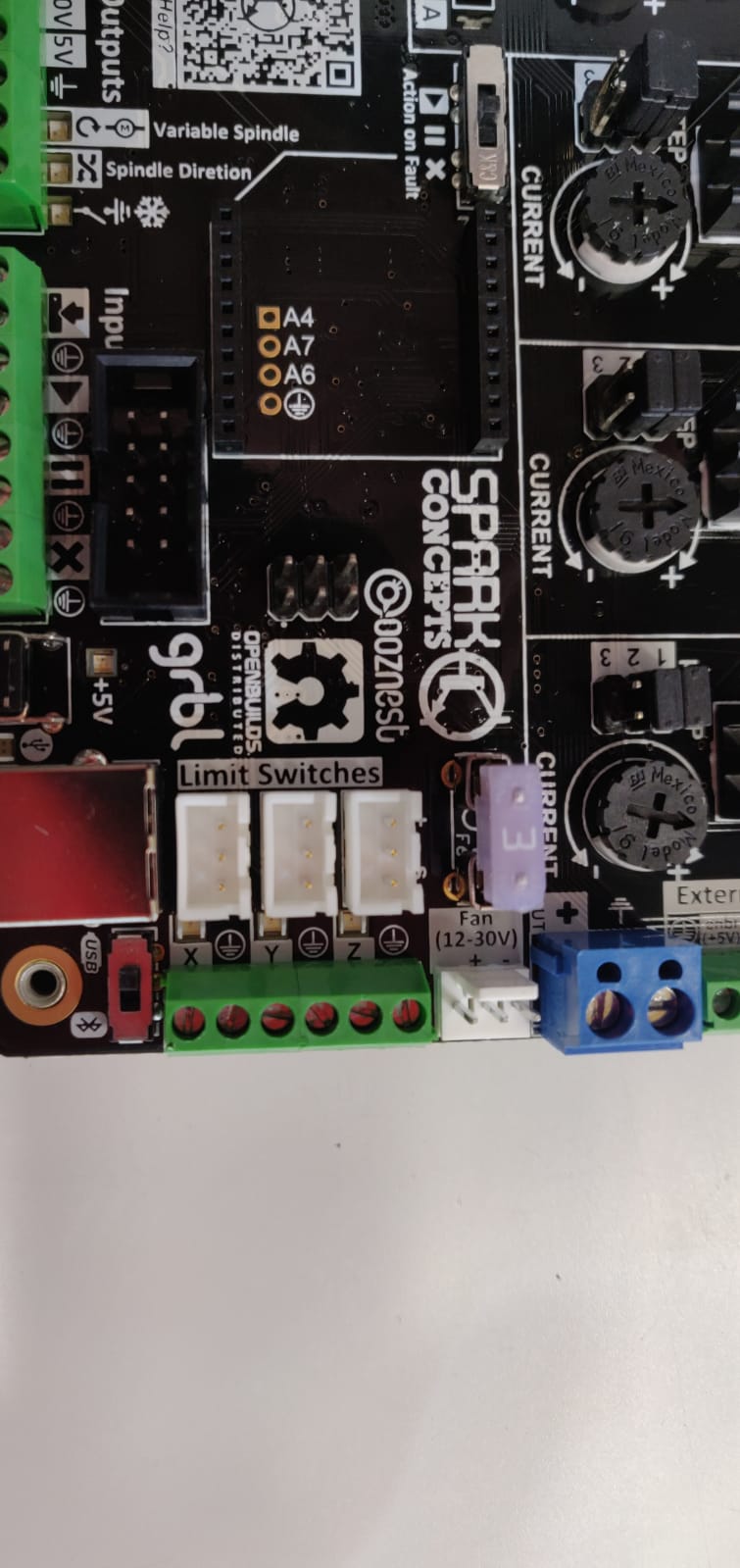

  3. Podłączamy krańcówki maszyny CNC

    Gdy silniki mamy już podłączone, zostały nam jeszcze krańcówki.
    Oczywiście jeśli ich nie mamy – pomijamy ten punkt.
    Podłączenie krańcówek jest równie proste jak podłączenie silników krokowych.
    Na płytce znajdują się opisane zaciski śrubowe do których należy podłączyć krańcówki.
    6 przewodów i temat mamy zamknięty :)!

    cnc xpro krańcówki

  4. Podłączamy dodatkowe elementy
    Do płytki CNC xPRO możemy podłączyć jeszcze kilka dodatkowych elementów takich jak przyciski, które umożliwiają nam zatrzymanie / pauzowanie / ponowne uruchomienie maszyny.
    Możemy również podłączyć „próbnik” dla Osi Z , wentylator lub inne akcesoria takie jak oświetlenie czy odkurzacz.
    Wszystko jest opisane na płytce jednak dzisiaj pozwolicie, że nie będziemy się zagłębiać w dodatki.

  5. Gdy wszystko mamy podłączone możemy przygotować nasz komputer i przewód USB który podłączamy do naszego komputera oraz płytki CNC xPRO v4.

  6. Teraz możemy podłączyć zasilacz 12V do prądu i możemy przejść do pracy!

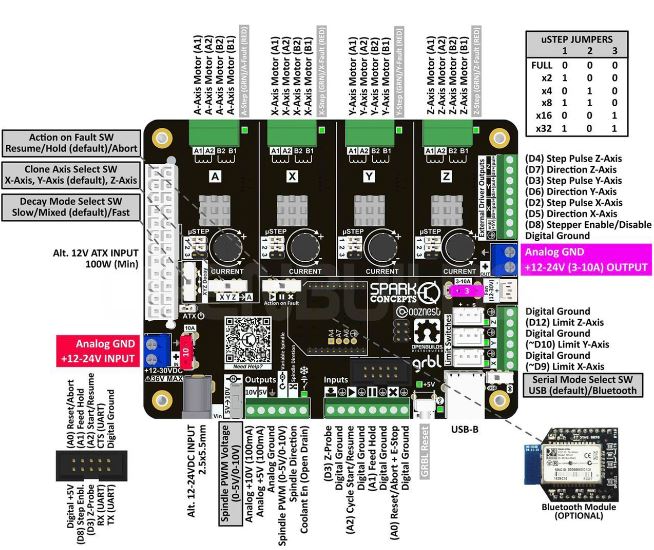

NIŻEJ BARDZIEJ SZCZEGÓŁOWY SCHEMAT PŁYTKI

 sterownik cnc xpro v4

Wideo prezentacja na naszym kanale Youtube:

Darmowe oprogramowanie do sterowania frezarkami CNC

Wraz z płytką CNC xPro v4 producent oferuje nam DARMOWE oprogramowanie, które jest czytelne , proste w obsłudze i kompatybilne z płytką CNC xPRO oraz większością konstrukcji opartych na profilach V-Slot oraz C-Beam.

Gdzie pobrać oprogramowanie do sterowania urządzeniami CNC?

Program sterujący jest gotowy do pobrania za darmo. Możemy go zainstalować na komputerach m.in. z systemem Windows, jak i Linux. Program OpenBuilds Control – Machine Driver znajdziecie możecie pobrać z naszej strony klikając w link niżej :

https://www.v-slot.pl/pl/i/Oprogramowanie/18

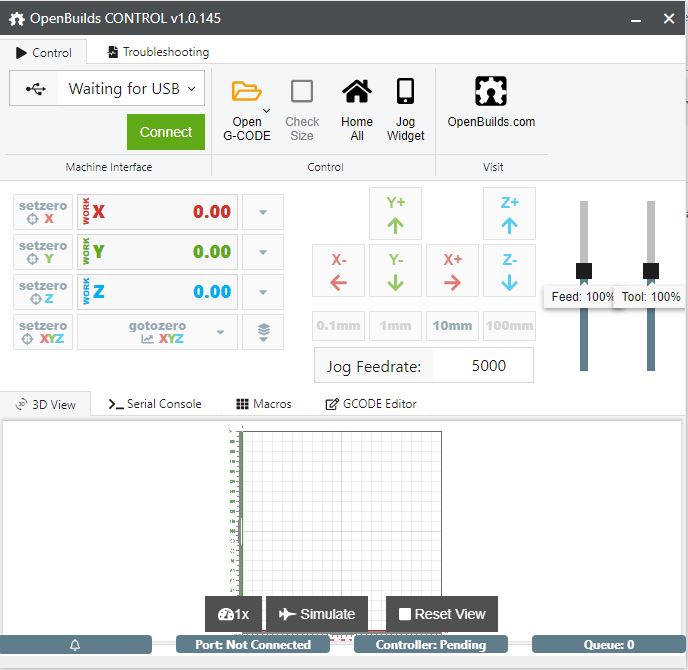

 openbuilds control

OpenBuilds Control umożliwi nam sterowanie np. frezarką CNC do której podłączyliśmy płytkę CNC xPro v4.

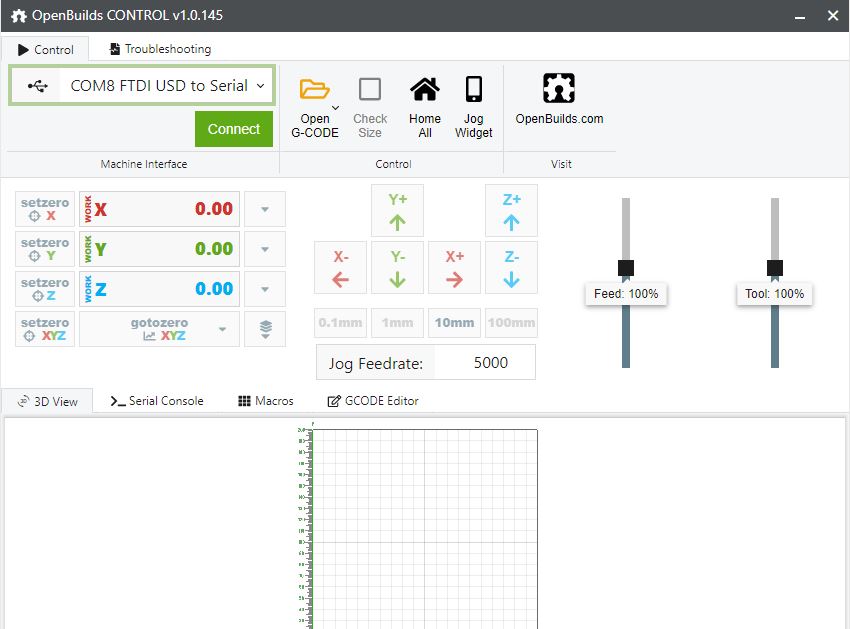

Po uruchomieniu programu i po podłączeniu płytki CNC xPRO do naszego komputera, oprogramowanie OpenBuilds Control powinno automatycznie znaleźć port USB do którego jest podłączona płytka sterująca.

openbuilds control port usb

Gdy program znajdzie port klikamy „connect” i jesteśmy połączeni z frezarką.

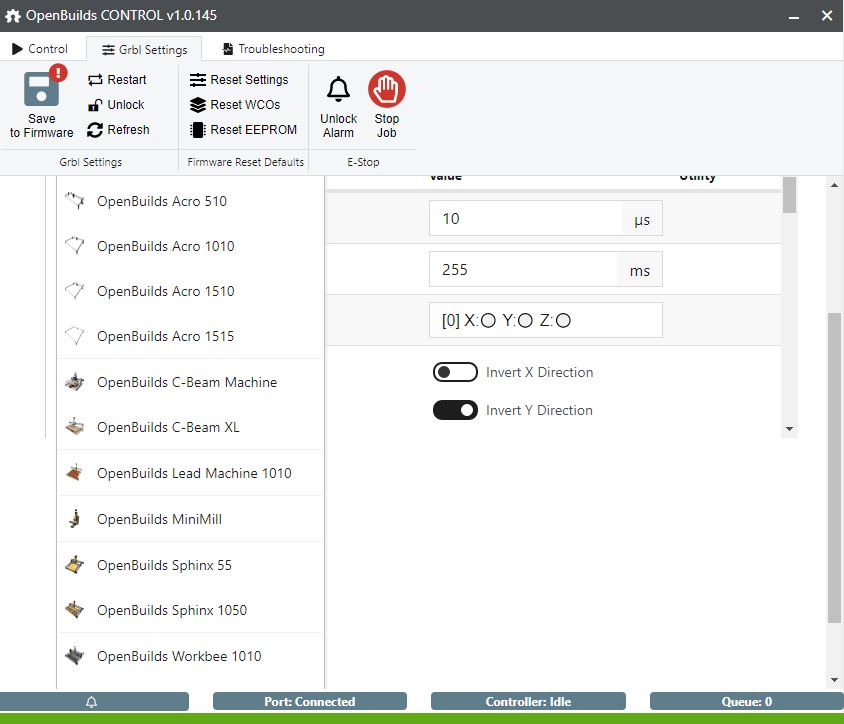

Osoby, które posiadają konstrukcje takie jak frezarka WorkBee, Lead czy MiniMill mają ułatwione zadanie. Wystarczy, że klikniecie w zakładkę GRBL Settings i możecie rozwinąć listę w której znajdziecie swoje urządzenie !

Wybieracie swoje urządzenie CNC i program przygotuje wszystkie parametry potrzebne do obsługi za Was! Osoby, które jednak nie posiadają urządzenia opartego o konstrukcje OpenBuilds muszą wprowadzić ręcznie parametry maszyny. - o tym napiszemy oddzielny artykuł.

cnc xpro v4 panel

Jeśli jednak jesteś jeszcze na etapie wyboru swojej pierwszej frezarki CNC, plotera itp. zachęcamy Cię do zapoznania się z urządzeniami CNC dostępnymi w naszym sklepie – dzięki temu wszystkie elementy będą z sobą kompatybilne i zapewnią Ci najwyższy komfort pracy!

Wracając do menu głównego, możemy już sterować naszą frezarką CNC ręcznie klikając odpowiednio w Y+/-, Z+/- i X+/-. Po kliknięciu, nasza maszyna (o ile wszystko zostało dobrze podłączone) powinna wykonać pierwsze ruchy!

darmowy program cnc

Jeśli macie już przygotowany G-Code wystarczy wczytać go w program i rozpocząć pracę! Osoby, które jednak nie mają jeszcze gotowych projektów a chciałby aby urządzenie automatycznie wykonało jakąś pracę mogą skorzystać z darmowego oprogramowania OpenBuilds CAM Gcode Generator. Wystarczy przejść na stronę : https://cam.openbuilds.com i stworzyć swój pierwszy projekt – ale o tym również innym razem.

Reasumując, jeśli jesteś osobą, która dopiero zaczyna swoją przygodę z takimi urządzeniami jak frezarka CNC, ploter czy inna konstrukcja CNC – z pewnością płytka sterująca CNC xPRO wraz z darmowym oprogramowaniem będzie dla Ciebie idealnym rozwiązaniem. Osoby, które już posiadają pewną wiedzę i szukają ciekawego, alternatywnego oprogramowania oraz sterowników do frezarek pół-profesjonalnych z pewnością powinny zwrócić uwagę na oferowane produkty OpenBuilds.

Gdzie mogę kupić płytkę CNC xPRO v4?

Naturalnie wszystkie produkty znajdziecie w naszym sklepie internetowym.

Płytkę CNC xPRO v4 znajdziecie klikając w link: https://www.v-slot.pl/sterownik-cnc-xpro-v4

Maszyny CNC oparte na profilach V-Slot oraz C-Beam znajdziecie, klikając : https://www.v-slot.pl/gotowe-zestawy-i-maszyny-openbuilds

W przypadku pytań zapraszamy Was do kontaktu telefonicznego (+48519337057) lub e-mailowego shop@v-slot.pl
