Zmiany w Fusion 360: Problem z generowaniem ścieżek dla CNC

Z początkiem października 2020r oprogramowanie Fusion 360 przesło kilka zmian.
Program, który jest wykorzystywany przez wiele osób do modelowania i generowania plików dla drukarek 3D, frezarek CNC czy ploterów od kilku dni oferuje mniej funkcji.
Zmiany dotyczą głównie użytkowników wersji darmowych - a wiemy, że jest to spora grupa.

O wszystkich zmianach jakie nastąpiły w programie Fusion 360 nie będziemy pisali w tym artykule gdyż powstało już kilka wartościowych artykułów czy materiałów wideo.
W tym krótkim artykule skupimy się na temacie generowania plików dla urządzeń CNC - bo tu nastąpiły małe zmiany.

Użytkownicy, którzy do tej pory wykorzystywali bezpłatną wersję Fusion 360, mogli rwać włosy z głowy na początku tego miesiąca.

Moja frezarka nie działa!” , “ G-CODE generowany przez Fusion 360 jest wadliwy!” “Jak naprawić fusion 360 aby generował pliki dla frezarki CNC ?”

To zaledwie kilka haseł jakie można było usłyszeć od użytkowników maszyn CNC. Autodesk, wprowadził mała zmianę, która trochę uprzykrzyła pracę z urządzeniami CNC dla których Fusion 360 generowało pliki.

Jak “naprawić” Fusion 360 i generować prawidłowe pliki dla frezarki CNC ?

Na wstępie warto zaznaczyć, że Fusion 360 to naprawdę bardzo dobre narzędzie, które jest intuicyjne, posiada wiele funkcji i daje olbrzymie możliwości użytkownikowi.
W chwili obecnej istnieje możliwość pobrania oprogramowania w wersji testowej , dla użytkowników hobbystycznych i do użytku własnego.
W tych wersjach oprogramowanie jest bezpłatne ale “okrojone” z kilku funkcji.
Jeśli jesteś użytkownikiem, który wykorzystuje Fusion 360 w celach zarobkowych lub zależy Ci na pełnej wersji oprogramowania zachęcamy do zakupu licencji.

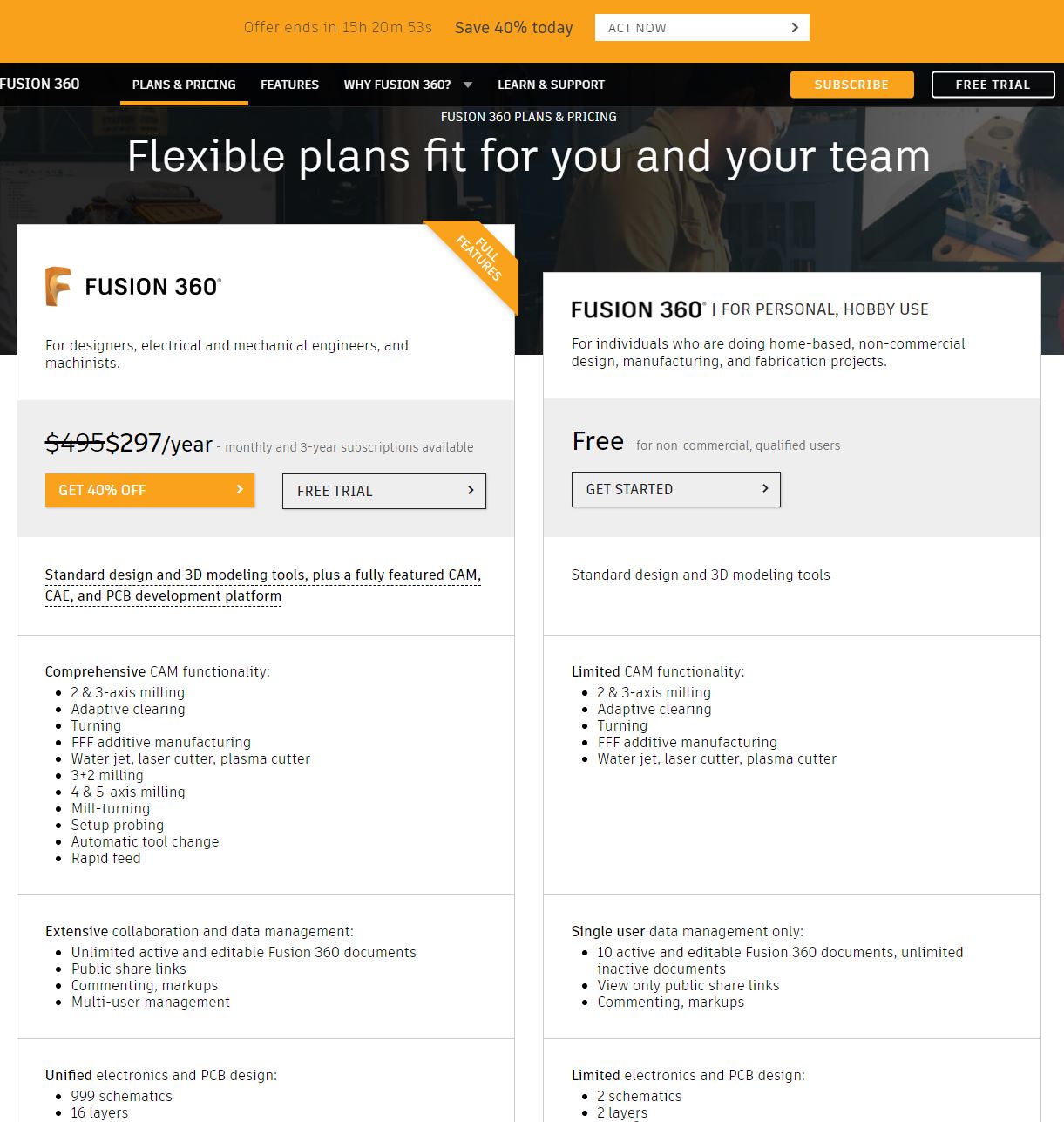

Aktualnie cena promocyjna to ok. 300$ rocznie (cena regularna to ok. 495$/rok) i osoby, które wykorzystywały fusion 360 od jakiegoś czasu wiedzą, że jest to niewielki koszt jak na możliwości oferowane przez to oprogramowanie.

Opis wersji oraz cennik znajdziecie na : https://www.autodesk.com/products/fusion-360/pricing



Jeśli jednak z jakiegoś powodu nie możesz nabyć wersji płatnej a wykorzystywałeś Fusion 360 do prac przy frezarce CNC nic straconego!



Wczytałem plik/G-CODE z Fusion i frezarka CNC nie pracuje! Dlaczego ?

Zacznijmy od początku.
Stworzyliśmy nasz model dla frezarki / plazmy / plotera laserowego, wygenerowaliśmy Setup, stworzyliśmy ścieżki, zapisujemy plik wykorzystując odpowiedni Post Procesor.

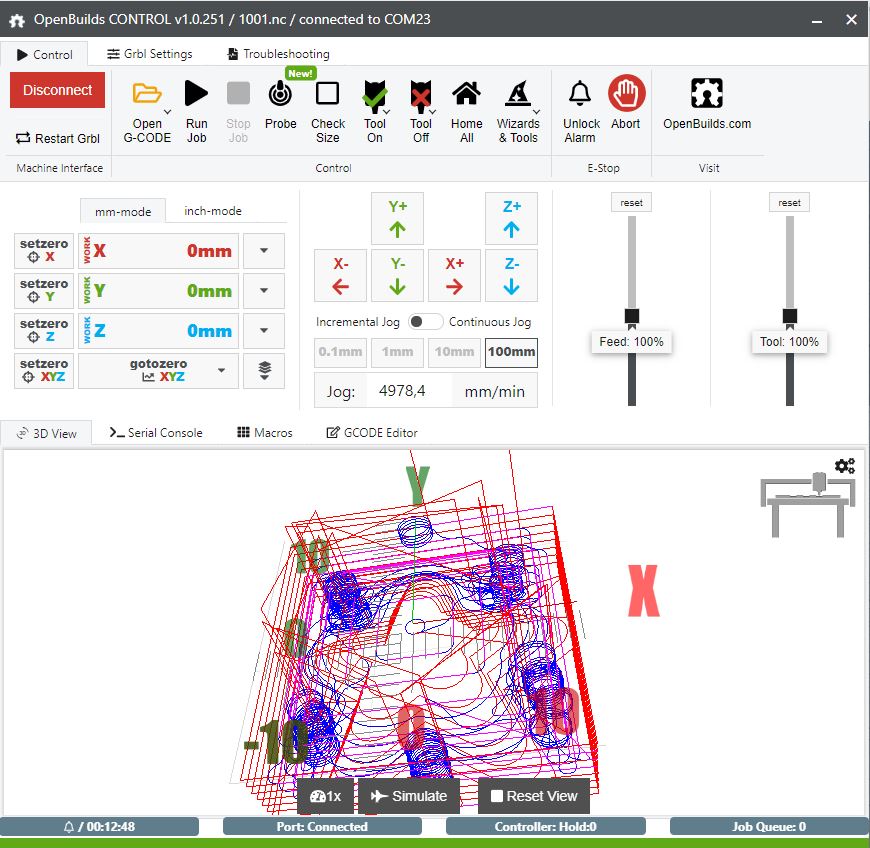

Wczytujemy plik do naszego oprogramowania, ustawiamy maszynę, klikamy “RUN JOB” i …. maszyna stoi w miejscu!



Problem leży po stronie kodu , który został wygenerowany!

Zapewne większość  osób wie, że plik generowany przez Fusion 360 jako *.gcode lub *.nc to plik tekstowy, który zawiera ścieżki dla naszej maszyny.
Fusion 360 uraczył swoich użytkowników dodatkowym zapisem, który w przypadku niektórych sterowników “blokuje” kontynuację  odczytu linii i nasza maszyna CNC nie wykonuje, żadnego ruchu.
Aby “naprawić” plik dla frezarki należy wygenerować plik w Fusion 360 tak jak robiliśmy to do tej pory a następnie otworzyć ten plik np. w notatniku.

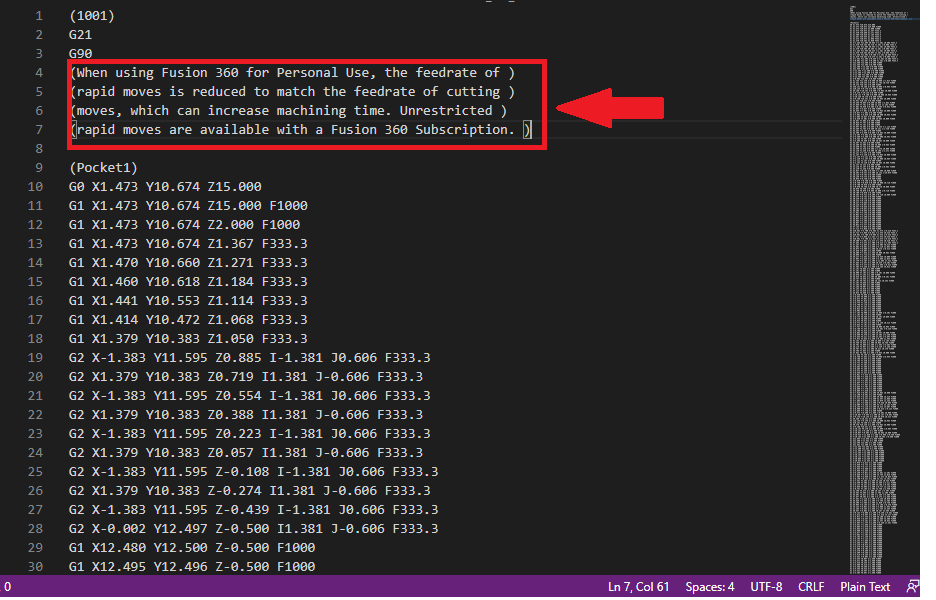

Gdy otworzymy plik naszym oczom ukaże się ścieżka ale i linia z zapisem, która blokuje program.
Dokładnie mowa o informacji w nawiasie :

“(When using Fusion 360 for Personal Use, the feedrate of ) (rapid moves is reduced to match the feedrate of cutting ) (moves, which can increase machining time. Unrestricted ) (rapid moves are available with a Fusion 360 Subscription. ) “

Fusion 360 g-code problem


Co więc należy zrobić ? - usunąć dodane linie (informacje w nawiasach jak i same nawiasy) i zapisać plik.
Teraz ponownie możemy go załadować do naszego oprogramowania OpenBuilds Control i nasza jednostka powinna wykonać zapisaną w pliku pracę!

Pamiętajcie, że zapisy w nawiasach, nie znajdują się tylko na początku pliku ! Jeśli nasz program składał się z kilku różnych etapów, przed każdym etapem został dodany tekst , który może wstrzymać ruch osi naszej maszyny. Dlatego należy sprawdzić cały plik i usunąć niepotrzebny zapis.



Mamy nadzieję, że ten artykuł pomoże Wam i pozwoli na kontynuację prac z Waszymi maszynami !
