BlackBox CNC OpenBuilds: Instalacja,  sterowniki, podłączenie

Nabywając sterownik BlackBox w sklepie V-SLOT.pl mają Państwo dostęp do wsparcia i darmowego oprogramowania OpenBuilds Control.
Sterownik CNC BlackBox odpowiada za sterowanie i nadzorowanie podzespołami w jednostce CNC takimi jak silniki krokowe, wyłączniki krańcowe, wyłączniki bezpieczeństwa i inne.
Oprogramowanie OpenBuilds Control pozwala użytkownikowi m.in na sterowanie niezależenie silnikami osi X/Y/Z, wczytywanie pliku z kodem (G-CODE) dla urządzenia , monitorowanie stanu czujników, zmianę ustawień GRBL i inne.
Poniżej znajdą Państwo opis podstawowych funkcji oraz instrukcję instalacji oprogramowania OpenBuilds Control.

1. Zainstaluj sterowniki urządzeń BlackBox - OpenBuilds Control

Oprogramowanie OpenBuilds Control jest dostarczane razem z kompletnymi  maszynami nabywanymi w sklepie V-SLOT.
Oprogramowanie możesz również pobrać na stronie : https://www.v-slot.pl/pl/i/Oprogramowanie/18



ABY POBRAĆ OPROGRAMOWANIE NALEŻY KLIKNĄĆ NA LINK NIŻEJ DOPASOWANY DO TWOJEJ WERSJI SYSTEMU:



OpenBuilds BlackBox wykorzystuje interfejs FTDI USB.
Aby używać go na komputerze, może być konieczne zainstalowanie sterowników urządzeń.

  • Nowe systemy operacyjne mogą być w stanie korzystać z Blackboxa bezpośrednio bez dodatkowych sterowników
  • Niektóre komputery mogą automatycznie pobierać sterowniki z serwerów aktualizacji online.

Podłącz OpenBuilds BlackBox do komputera za pomocą kabla USB.

Jeśli instalacja sterowników nie powiedzie się, możesz pobrać i zainstalować sterowniki dla swojego systemu operacyjnego: https://www.ftdichip.com/Drivers/VCP.htm



2. Podłącz sterownik BlackBox do komputera

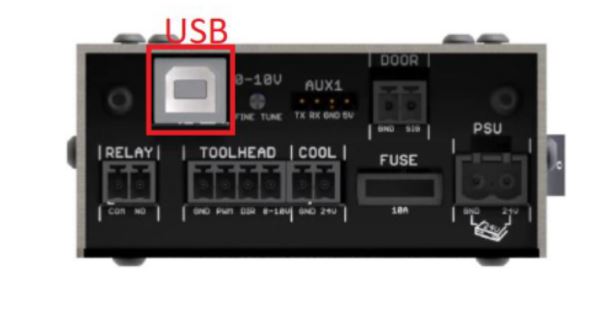

Po pobraniu i instalacji oprogramowania na Twoim komputerze, podłącz sterownik BlackBox do złącza USB w Twoim komputerze (za pośrednictwem przewodu USB dołączonego do zestawu) a następnie uruchom oprogramowanie OpenBuilds Control na Twoim komputerze

USB Blackbox



Po poprawnym podłączeniu przewodu USB w oknie oprogramowania OpenBuilds Control, powinien pojawić się nam aktywny przycisk Connect a w oknie nad przyciskiem pojawi się informacja do którego portu COM został podłączony przewód USB. Gdy przycisk jest aktywny klikamy "Connect".

UWAGA!
Jeśli przy pierwszym podłączeniu nie pojawia się aktywny przycisk Connect , upewnij się, że komputer ma dostęp do internetu - system powinien automatycznie pobrać sterowniki. Pozostaw komputer na 5 minut z podłączonym sterownikiem a  następnie wyłącz i włącz komputer ponownie.
Jeżeli nadal sterownik nie będzie wykryty , należy zainstalować sterowniki ręcznie. - jeśli będziesz miał problemy z tym etapem, napisz do nas shop@v-slot.pl



OpenBuilds Control



Po kliknięciu w przycisk Connect, przycisk ten zamieni się na przycisk Disconnect - służący do rozłączenia oprogramowania.

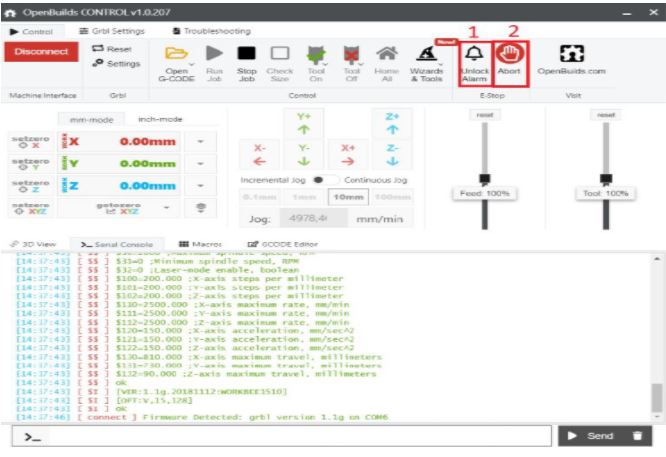

Ikona oznaczona jako Unlock alarm (1) może "migać" - w tej sytuacji należy kliknąć w ikonę Unlock Alarm (1) , zatwierdzić ewentualne komunikaty a następnie kliknąć Abort (2)

Proszę podłączyć zasilacz do płytki sterującej BlackBox a następnie zasilacz podłączyć do sieci 230V.

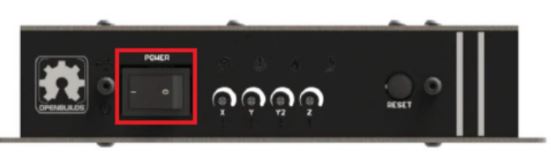

Po podłączeniu zasilacza, włącz sterownik BlackBox za pomocą przycisku na obudowie.

UWAGA!
Po poprawnym podłączeniu silniki mogą wydawać wysoki cichy ton.

blackbox wlacznik



OpenBuilds Control pozwala nam na sterowanie osiami.
W pierwszej kolejności należy określić ruch osi w zakresie 1mm lub 10mm. W tym celu zaznaczamy "1"  lub "10mm" jak na zdjęciu niżej.
Ruch Osi wykonujemy klikając w przyciski X- / X+ / Y-/Y+/Z-/Z+.



OpenBuilds-blackbox-panel

.

Uruchomienie funkcji Home All (1). - Funkcja ma na celu sprowadzenie wózka na każdej osi do pozycji "zero" czyli do krawędzi gdzie są zainstalowane wyłączniki krańcowe.
Po dojechaniu wózków do krańcówek maszyna zatrzyma się a my w oprogramowaniu oznaczamy ten punkt jako zero dla każdej z osi klikając przyciski " SET ZERO X/Y/Z"(2) tak aby w oknie obok parametr dla każdej osi wynosił 0.00 mm.



openbuilds-homeall



Punkt zerowy dla  materiału / modelu
Zerowy punkt najczęściej  odnosi się do materiału.
Aby ustawić wrzeciono w punkcie określonym przez nas podczas generowania modelu i G-CODE należy ręcznie za pomocą strzałek na klawiaturze lub wykorzystując przyciski  X+/X-/Z+/Z-/Y+/Y- w oprogramowaniu OpenBuilds Control ustawić wrzeciono w oczekiwanej pozycji.

Gdy ręcznie ustawimy prawidłową dla danej pracy pozycję osi X/Y/Z należy określić ten punkt jako "zero" dla każdej osi.
W tym celu wykorzystaj przyciski "SET ZERO X/Y/Z" które znajdują się przy parametrze położenia każdej osi.

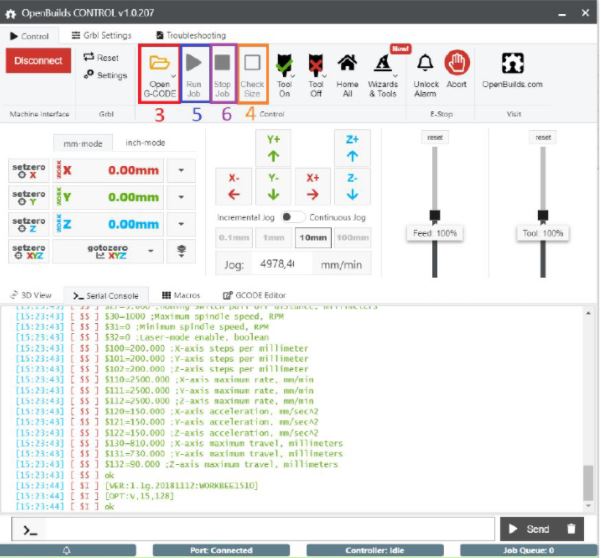

"Open G-CODE"(3) - przycisk pozwala na wgranie pliku z kodem dla urządzenia.

"CHEC  SIZE" (4) - Po załadowaniu kodu a przed rozpoczęciem pracy maszyna może nam wskazać pole w którym będzie pracowała. Przycisk Check Size  służy do uruchomienia funkcji.

Start programu uruchamiamy klikając w "RUN JOB" (5). - Podczas pracy przycisk "Run job" zmienia się na "Pause" , który umożliwia wstrzymanie pracy. Funkcja Pause zatrzyma jednostkę  jednak nie pozwoli nam na poruszanie osiami. Pracę można jednak kontynuować ponownie klikając "RUN JOB"

"Stop JOB" (6) - zatrzymuje maszynę.
UWAGA!
 Kliknięcie w przycisk STOP JOB powoduje przerwanie pracy całkowicie. Po kliknięciu przycisku RUN JOB jednostka rozpocznie prace od początku.
