Wyjście analogowe BlackBox 4X 0-10v

OpenBuilds BlackBox zawiera wyjście analogowego sygnału napięciowego 0-10V, które może być używane do sterowania wrzecionami / innymi głowicami narzędziowymi, które wymagają sygnału 0-10V do działania.

Uwaga: jest to napięcie sygnału logiki niskiego poziomu, nie należy go używać do bezpośredniego sterowania. Sygnał ten powinien być podłączony do zewnętrznego układu napędowego, na przykład VFD lub kontrolera wrzeciona DC. Jeśli potrzebujesz pomocy, prosimy o kontakt.

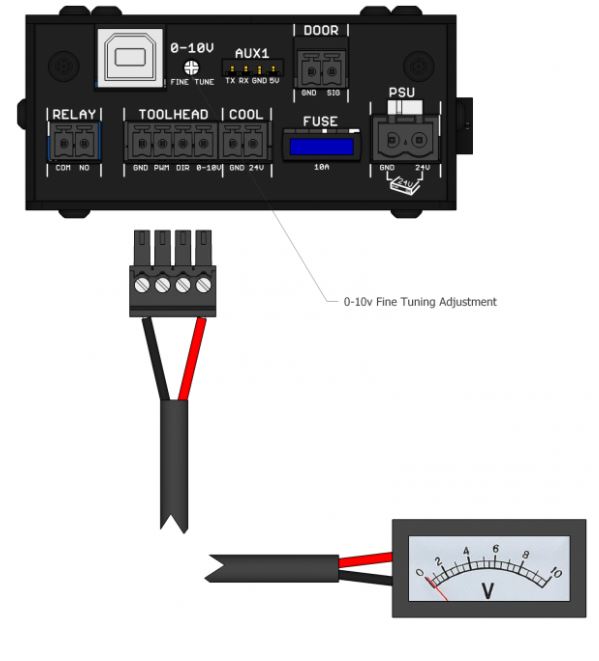

• Aby użyć sygnału, stwórz połączenie pomiędzy pinami GND i 0-10 V-  jak pokazano.
• Aby aktywować sygnał, wyślij M3 Sxxx, gdzie X = 0-1000 (1000 = domyślna konfiguracja Grbl, lub wyślij S = to, co ustawiłeś dla 30 $ - maksymalna prędkość wrzeciona, RPM). Na przykład, aby mieć wyjście 10 V wyślij M3 S1000, aby mieć wyjście 5 V wyślij M3 S500, aby mieć wyjście 1 V, wyślij M3 S100 itp.

Skalibruj napięcie wyjściowe

WSKAZÓWKA: Konieczne może być precyzyjne dostrojenie wyjścia na dokładnie 10 V:

1. Wyślij M3 S1000 do kontrolera (1000 = domyślna konfiguracja Grbl )
2. Zmierz napięcie między GND a zaciskiem 0–10 V.
3. Za pomocą małego śrubokręta z płaską końcówką wyreguluj precyzyjną regulację strojenia 0-10 V, aż wyjście osiągnie dokładnie 10V
