STEROWNIK CNC BLACKBOX : Opis złącz

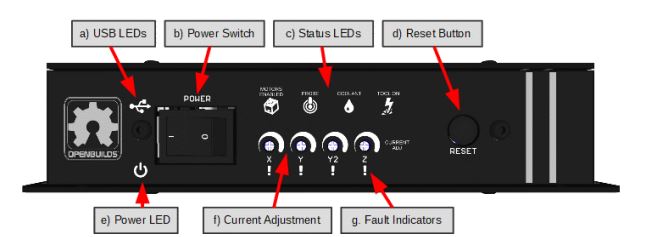

1.1 Strona przednia

• a) Dioda USB: Miga na czerwono / zielono, wskazując ruch transmisji / odbioru danych szeregowych


• b) Przełącznik zasilania: służy do wyłączania głównego zasilania, może być używany w nagłych przypadkach do natychmiastowego zatrzymania maszyny


• c) Diody LED stanu
• Dioda LED Motors Enabled: Wskazuje, kiedy oprogramowanie sprzętowe ma włączone sterowniki silnika. W ustawieniach Grbl ustaw $4 = 1 (wymagane, aby sterowniki BlackBox działały poprawnie) i $1 = 255 (aby silniki były zawsze włączone)
• Dioda sondy: zapala się, gdy aktywuje się wejście sondy
• Dioda LED chłodziwa: Pokazuje stan sygnału chłodziwa (M8 = wł., M9 = wył.)
• Dioda LED włączenia narzędzia: odzwierciedla stan wyjścia PWM / wrzeciona / lasera
• d) Przycisk Reset: Ponownie uruchamia oprogramowanie sprzętowe


• e) Dioda LED zasilania:
• Jeśli dioda LED zasilania świeci na zielono: wejście zasilania OK
• Jeśli zasilanie jest czerwone: Zasilanie podłączone z nieprawidłową polaryzacją


• f) Regulacja prądu: Regulacja prądu sterownika krokowego


• g) Wskaźniki błędów: Wskazuje na problem ze sterownikiem krokowym na odpowiedniej osi: Dioda LED wskazuje
• Błąd przegrzania: Zmniejsz trochę prąd, sprawdź wentylator
• Błąd przeciążenia prądowego: Zmniejsz trochę prąd
• Błąd zwarcia: Sprawdź okablowanie
• Za niskie napięcie: sprawdź napięcie wejściowe

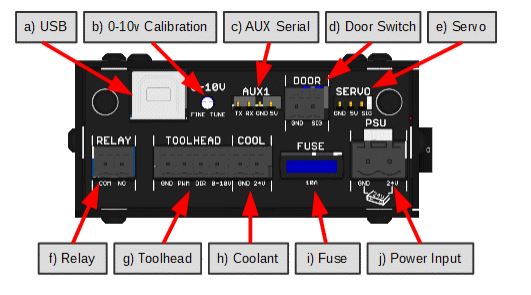

1.2 Lewa strona

• a) USB: Port do podłączenia kontrolera do komputera
• Sterowniki: sekcja instalowanie sterowników
• Rozwiązywanie problemów: Patrz -STEROWNIK CNC BLACKBOX : Zakłócenia elektromagnetyczne EMI - rozwiązywanie problemów


• b) Kalibracja 0-10 V: Służy do kalibracji sygnału sterującego wrzeciona 0-10 V


• c) AUX Serial: (Advanced feature)


• d) Wejście czujnik drzwi/wyłącznik awaryjny


• e) Serwo: Używany do zastosowań z serwem


• f) Przekaźnik: Używany jako wyzwalacz plazmy ale może być również przystosowany do innych zastosowań


• g) Złącze głowicy narzędziowej
• GND: wspólny GND dla połączeń
• PWM: sygnał 5V TTL PWM, prosto z Grbl (M3 Sxxx, gdzie xxxx = skalowane między wartością 30 $ a 31 $ )
• DIR: Pin kierunkowy, od Grbl. (M3 przeciwko M4)
• 0-10v: sygnał 0-10v, zwykle używany z wrzecionami VFD.


• h) Płyn chłodzący: Wyjście ogólne, przełączane za pomocą M8 / M9


• i) Bezpiecznik: Bezpiecznik zabezpieczający wejście zasilania


• j) Wejście zasilania: podłącz do zasilacza 24 V. Przed włączeniem dwukrotnie sprawdź biegunowość.

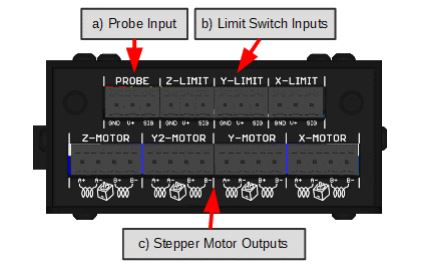

3.  Prawa strona

• a) Wejście sondy: Podłącz do sondy,
• b) Wejścia wyłączników krańcowych: Podłącz wyłączniki krańcowe
• c) Wyjścia silnika krokowego

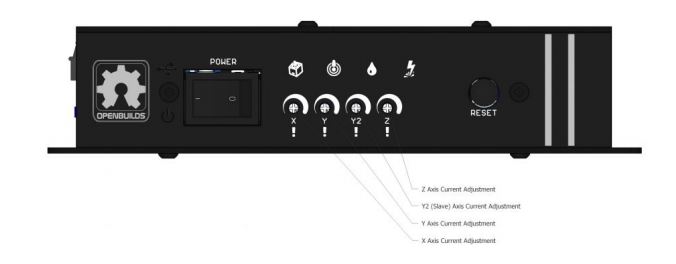

4.  Regulacja prądu sterownika krokowego

OpenBuilds BlackBox ma cztery wbudowane sterowniki krokowe. Wymagane jest dostosowanie prądu sterownika krokowego dla każdej osi.

• Ustaw kolejno każdą oś
• Reguluj prąd.
• Ustawienie zbyt wysokiego prądu może doprowadzić do przegrzania sterownika krokowego. Oś wyłączy się, dopóki płyta nie zostanie zasilona i zapali się na czerwono Dioda “!” z przodu.
• Zbyt mała regulacja prądu doprowadzi do braku momentu obrotowego, a następnie pomijania kroków.

STEROWNIK DOSTĘPNY W NASZYM SKLEPIE: KUP TUTAJ!

Uwaga: zwróć uwagę na czerwoną Diodę z wykrzyknikiem pod potencjometrem regulacji prądu każdej osi: jeśli sterownik napotka jakąkolwiek usterkę, wyłączy się i włączy diodę LED.

Błędy, które wyzwalają diodę LED:

• Overcurrent (wyreguluj trochę prąd)
• Nadmierna temperatura (zmniejsz trochę prąd, sprawdź wentylator)
• Zwarcie (sprawdź okablowanie, sprawdź silnik)
• Niskie napięcie wejściowe (sprawdź zasilanie)
