Prosty i wytrzymały box z profilami 20x20 V-SLOT
Profile aluminiowe V-SLOT to wyjątkowo uniwersalny materiał budowlany, który pozwala na tworzenie praktycznie dowolnych konstrukcji o wysokiej wytrzymałości i niskiej wadze. Dzięki temu, można łatwo i szybko stworzyć lekkie i wytrzymałe boxy / obudowy, które można wykorzystać do przechowywania różnego rodzaju przedmiotów, w tym również elektroniki, drukarek 3D czy projektów Arduino.
W tym artykule pokażemy, jak w prosty sposób zbudować BOX z profili aluminiowych V-SLOT 20x20, który będzie wytrzymały, a jednocześnie bardzo lekki i łatwy do przenoszenia.
Do budowy takiego boxa potrzebujemy kilku podstawowych elementów:
- Profile aluminiowe V-SLOT 20x20 (dostępne na https://www.v-slot.pl/profile-aluminiowe-v-slot2020)
- Śruby imbusowe M5x15mm (dostępne na https://www.v-slot.pl/pl/p/Sruby-M5-15-mm-z-plaskim-lbem-25szt/811)
- 3-stronna kostka połączeniowa V-Slot (dostępna na https://www.v-slot.pl/pl/p/OpenBuilds-3-stronna-kostka-polaczeniowa-V-Slot/221)
Dodatkowo, do zbudowania drzwi do boxa potrzebujemy:
- Zawiasy aluminiowe do profilu 20x20 (dostępne na https://www.v-slot.pl/pl/p/Zawias-Aluminiowy-do-profilu-20x20/397)
- Wpusty rowkowe M5 (dostępne na https://www.v-slot.pl/pl/p/T-Nut-Wpust-rowkowy-do-profili-M5-25-szt/292)
- Śruby imbusowe M5x8mm (dostępne na https://www.v-slot.pl/pl/p/Sruby-M5-8-mm-z-plaskim-lbem-25szt/809)
Oczywiście, warto również dodać, że ścianki boxa można wypełnić na kilka różnych sposobów. Istnieje możliwość nabycia płyt plexi o grubości 6-8mm, które można umieścić wewnątrz rowka profili aluminiowych. Dzięki temu rozwiązaniu, plexi będzie idealnie dopasowane do wymiarów boxa, co zapewni jeszcze większą sztywność konstrukcji.
Można również zainstalować płyty plexi lub inny materiał, takie jak sklejka czy MDF, do profili od zewnętrznej lub wewnętrznej strony. Rozwiązań jest wiele, a wybór konkretnego sposobu wypełnienia ścianek boxa zależy od potrzeb i wymagań projektu.
Warto zauważyć, że niektóre z rozwiązań wypełnienia ścianek boxa mogą wpłynąć na ogólną wagę konstrukcji. Dlatego warto odpowiednio dobrać materiał, tak aby nie utracić sztywności i wytrzymałości boxa, a jednocześnie nie zwiększyć jego wagi do niepraktycznego poziomu.
Oto kroki, jakie należy wykonać, aby zbudować prosty box z profili aluminiowych V-SLOT 20x20:

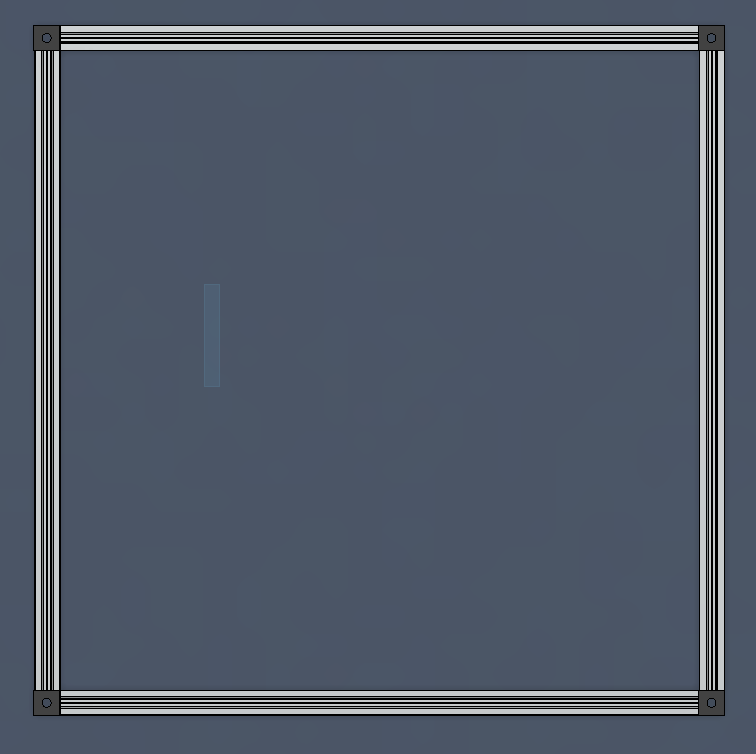

1. Zaczynamy od złożenia 4 kawałków profilu V-SLOT 20x20 w prostokąt/kwadrat

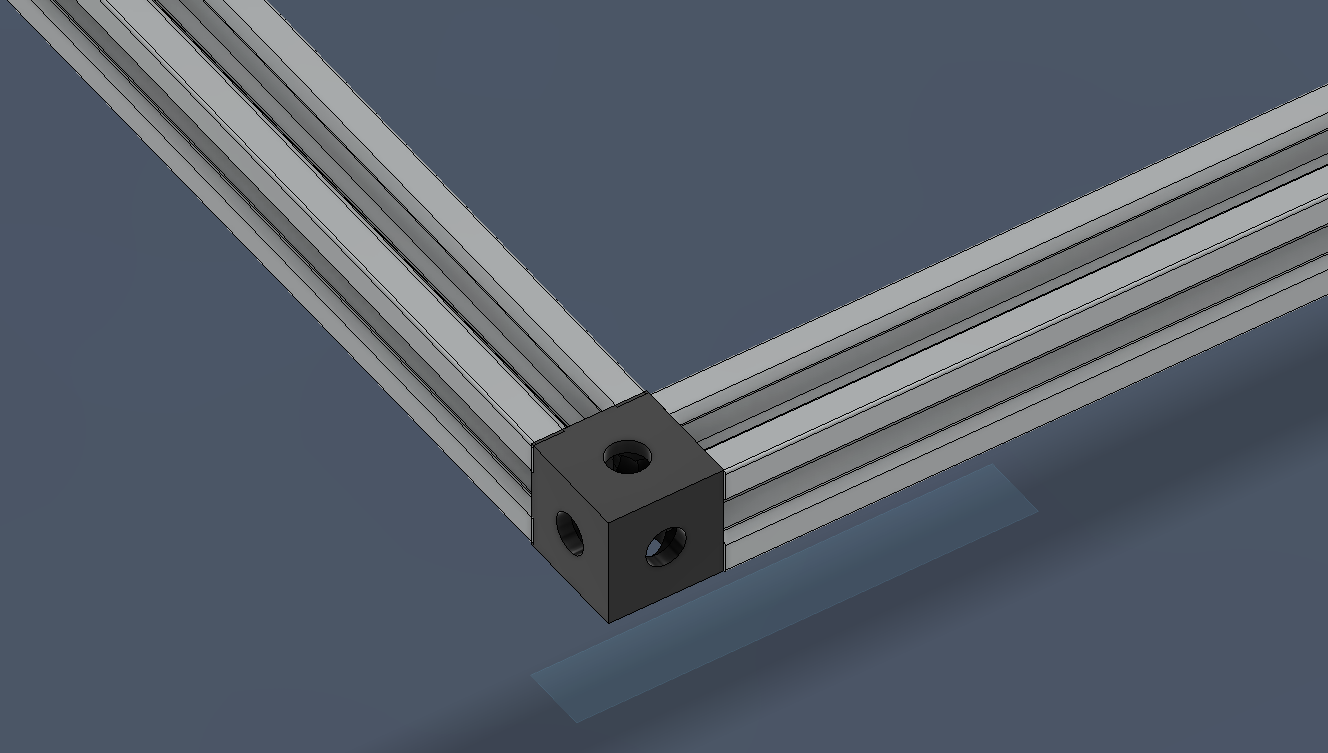

2. Następnie, całość łączymy wykorzystując 3-stronną kostkę połączeniową V-Slot, używając śrub imbusowych M5x15mm. (profile musza być nagwintowane – nasza firma może to zrobić dla Was)

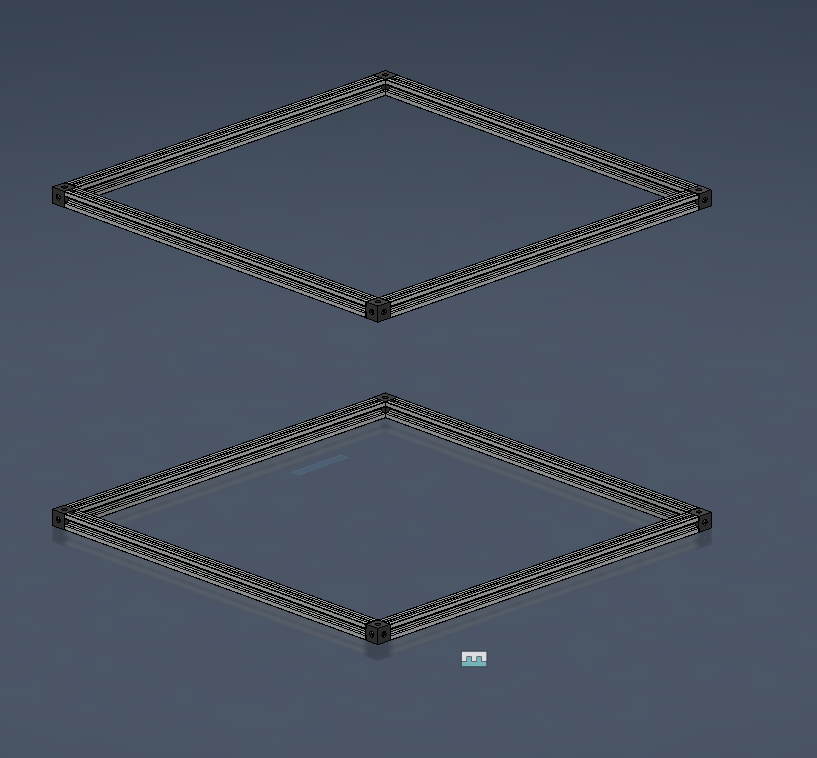

3. Złóżmy dwie identyczne ramki.

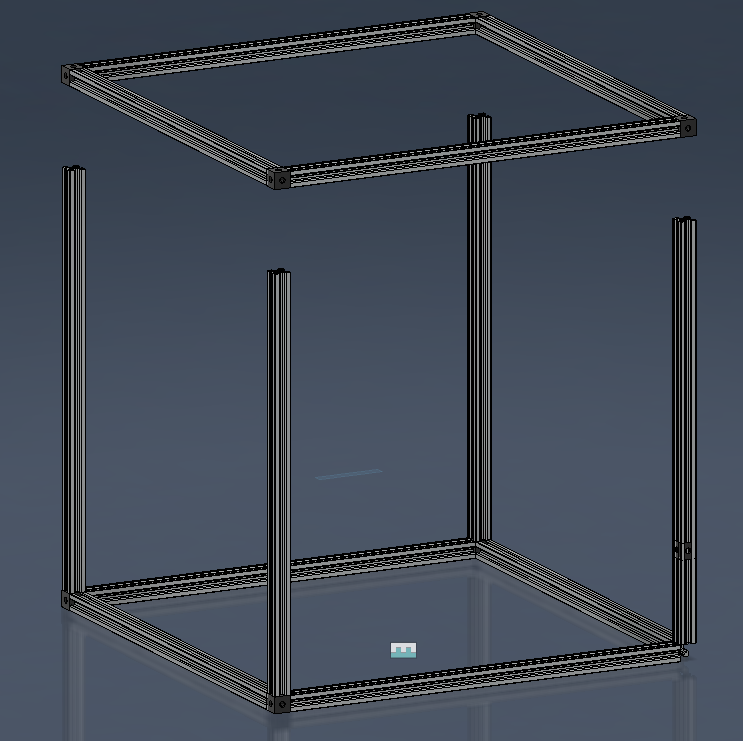

4. Teraz ramki możemy połączyć za pomocą kolejny profili aluminiowych wykorzystując otwory w naszej 3-stronnej kostce połączeniowej. Śruby M5x15 , klucz imbusowy całość skręcamy w kilka minut.
Zajmijmy się teraz drzwiami.
5. Złóżmy ramkę lub ramki drzwi.
Do ramki drzwi, mocujemy dwa lub więcej zawiasów (uzależnione wielkością).
Zawiasy mocujemy za pomocą śrub M5x8mm oraz wpustów rowkowych.
6. Po przykręceniu zawiasów do profili naszych drzwi, możemy zamontować drugą część zawiasów do Boxa w bliźniaczy sposób jak zrobiliśmy to przed instalując zawiasy do ramki drzw
7. Aby drzwi dobrze trzymały się w boxie, można zamontować magnesy neodymowe na drzwiach i w profilu V-SLOT. Magnesy te będą przyciągać się do siebie i trzymać drzwi w zamkniętej pozycji.
8.Ostatnim krokiem jest dodanie uchwytów, które ułatwią przenoszenie boxa. Do tego celu można użyć specjalnych uchwytów do profili V-SLOT, które można zamocować w wybranej pozycji przy pomocy wpustów rowkowych M5.
Tak zbudowany box będzie bardzo lekki, a jednocześnie bardzo wytrzymały. Dzięki zastosowaniu profili aluminiowych V-SLOT, nie ma potrzeby posiadania specjalistycznych narzędzi lub umiejętności, takich jak np. spawanie. Wszystko co potrzebne to klucz imbusowy i elementy ze sklepu V-SLOT.pl.
Profilowane profile V-SLOT mają wiele zalet, w tym możliwość łatwej rozbudowy i przebudowy boxa czy innych konstrukcji. Dzięki nim można łatwo dodawać nowe elementy do już istniejącej konstrukcji, bez potrzeby wykonywania dodatkowych otworów czy przycinania elementów.
Warto podkreślić, że choć profile aluminiowe V-SLOT są droższe niż metalowe konstrukcje, to ich przewaga polega na możliwości łatwej modyfikacji i rozbudowy, a także na tym, że nie wymagają posiadania specjalistycznych narzędzi. Dlatego budowa boxa czy innej konstrukcji z profili V-SLOT 20x20 jest prosta i łatwa do wykonania nawet w biurowcu na 25 piętrze!
Warto również zaznaczyć, że konstrukcje z profili V-SLOT są bardzo popularne wśród miłośników druku 3D. Dzięki profilom aluminiowym V-SLOT można łatwo zbudować obudowy dla drukarek 3D, co pozwoli na utrzymanie odpowiedniej temperatury wewnątrz i zminimalizuje ryzyko skraplania się wilgoci na druku.
Konstrukcje z profili V-SLOT są również bardzo popularne w branży elektronicznej. Można z nich łatwo zbudować skrzynki na elektronikę dla projektów Arduino czy Raspberry Pi. Dzięki temu, urządzenia te są dobrze zabezpieczone i łatwo dostępne do serwisowania lub wymiany.
Podsumowując, konstrukcje z profili aluminiowych V-SLOT są proste w budowie, wytrzymałe i dają wiele możliwości modyfikacji i rozbudowy. Wystarczy mieć klucz imbusowy i elementy ze sklepu V-SLOT.pl, aby zbudować solidną i trwałą konstrukcję, która z powodzeniem może służyć jako box, obudowa drukarki 3D czy skrzynka na elektronikę dla projektów Arduino lub Raspberry Pi.
