Frezarka CNC to narzędzie, które daje wiele możliwości. Dzięki maszynie CNC możemy frezować w różnych materiałach począwszy od pianek, styropianów, tworzyw przez drewno aż do aluminium i stali.
Ponieważ grupa majsterkowiczów w Polsce wciąż rośnie (co nas bardzo cieszy) postanowiliśmy stworzyć serię poradników w których opiszemy Wam proces budowy prostej frezarki CNC 3-osiowej, która może być idealnym początkiem przygody z CNC.
Zbuduj sam frezarkę CNC w oparciu o system V-SLOT OpenBuilds.
W naszych poradnikach skupimy się na budowie maszyny CNC, która wykorzystuje komponenty systemu OpenBuilds V-SLOT - Wykorzystamy projekt frezarki C-BEAM.
Konstrukcja wykorzystuje profile aluminiowe V-SLOT 2060 oraz C-BEAM , aluminiowe płyty oraz rolki V-SLOT kompatybilne z profilami typu V.
.
UWAGA!
MATERIAŁ NA VLOGU JEST W TRAKCIE TWORZENIA I W NIEDŁUGIM CZASIE ARTYKUŁ BĘDZIE WZBOGACONY O GRAFIKI I INNE MATERIAŁY POMOCNE W BUDOWIE.
Frezarka C-BEAM w kilku słowach
Na początku kilka słów o możliwościach frezarki typu C-BEAM.
Jak już wyżej wspomnieliśmy, model frezarki CNC C-BEAM to ciekawa konstrukcja, która idealnie nadaje się jako pierwsza maszyna dla wielu osób.
Frezarka CNC C-BEAM pozwoli Wam poznać podstawy budowy maszyn CNC oraz procesu frezowania.
Ten model zbudowany jest niemal w całości z komponentów aluminiowych, dzięki czemu uzyskujemy dobrą, stabilną konstrukcję, którą w przyszłości można doskonalić.
Jednostka wykorzystuje silniki krokowe NEMA 23, ruch w osiach X/Y/Z jest możliwy dzięki wykorzystaniu śrub napędowych ACME 8mm a całość może być sterowana przez kontroler typu BlackBox lub elektronikę opartą o Arduino.

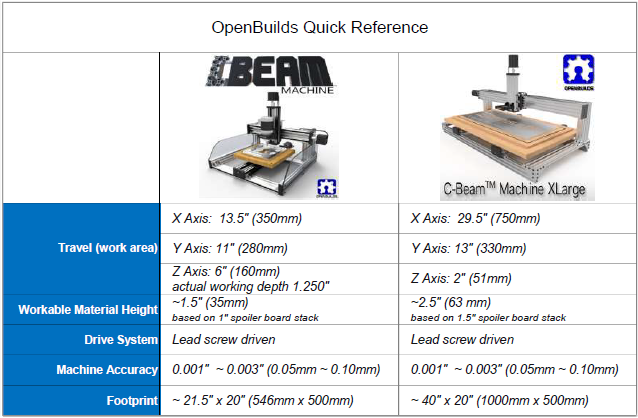

Pole robocze w osi X/Y to 350x280 mm oraz możliwość obrabiania materiałów o grubości ok. 35mm sprawia, że możemy pracować z wieloma materiałami, tworzyć wiele projektów a jednocześnie cała konstrukcja nie jest bardzo duża.

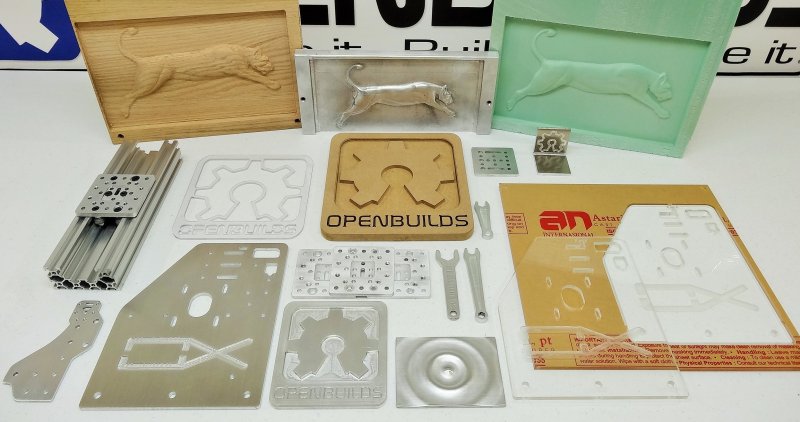

Frezarka sprawdzi się przy obrabianiu pianek, tworzyw, płytek elektronicznych, płytek PCB, sprawdzi się przy pracy w MDF, drewnie miękkim i twardym a nawet pozwoli na lekkie prace w aluminium!
Dla kogo jest frezarka C-BEAM?
Frezarka C-BEAM dla hobbysty,majsterkowicza, przedsiębiorcy, artysty i do nauki
Wiele osób zadaje pytanie jak zbudować frezarkę CNC ? Jak zbudować frezarkę do drewna? Jaką frezarkę wybrać do nauki ?
Model frezarki C-BEAM skierowany jest dla majsterkowiczów, hobbystów, osób które chciałby poznać działanie i budowę maszyn CNC, idealnie nadaje się jako frezarka do nauki przez co idealnie nadaje się do wykorzystania w uczelniach.
Nie należy jednak podchodzić do tej frezarki tylko jak do maszyny edukacyjnej.
Frezarka C-BEAM znalazła już swoje zastosowanie w małych, średnich i dużych przedsiębiorstwach.
Idealnie nadaje się jako wsparcie przedsiębiorstw, które prototypują różne modele oraz sprawdza się w firmach, które produkują małe serie detali lub tworzą swoje autorskie (często unikalne) produkty.
Ten model również jest bardzo popularny wśród osób, które zadają sobie pytanie jaką frezarkę kupić do domu i szukają frezarki “desktopowej” lub inaczej - frezarki na biurko.
Jeśli więc szukasz niewielkiej frezarki CNC, szukasz poradnika, który odpowie na Twoje pytanie jak zbudować frezarkę CNC to możemy wspólnie przejść przez wszystkie etapy budowy!
Jak zbudować frezarkę CNC - Lista części oraz narzędzi
Frezarkę będziemy budować w oparciu o system V-SLOT. Lista
Z tego względu stworzyliśmy dla Was listę części, które będą Wam potrzebne.
KLIKNIJ W OBRAZEK NIŻEJ LUB LINK: LISTA CZĘŚCI DIY CNC
Oprócz części do budowy frezarki CNC będą Wam potrzebne podstawowe narzędzia warsztatowe.
Mogą się Wam przydać takie narzędzia jak :
- Nożyk tapetowy
- Nożyczki
- Zestaw śrubokrętów/wkrętaków
- Klucze imbusowe
- Wkrętarka
- Gwintownik
- Klucz nasadowy (8)
- Lutownica (wraz z cyną itd)
- Ścisk stolarski
Kilkanaście godzin cierpliwości i większe biurko.
MATERIAŁ WIDEO - ZRÓB TO SAM! BUDUJEMY FREZARKĘ CNC
Do tej serii stworzyliśmy dla Was materiały wideo na naszym kanale YouTube gdzie możecie obejrzeć cały proces budowy. Niestety nie jesteśmy profesjonalistami w filmowaniu i czasem okazuje się, że dopiero podczas montażu widzimy ile etapów i szczegółów materiał wideo nie prezentuje dobrze.
Dlatego prosimy Was o wyrozumiałość jeśli film czasem nie prezentuje tak jakbyście chcieli wszystkich etapów. - będziemy starali się z każdym następnym filmem poprawiać jakość treści przedstawionej w wideo a jeśli będzie taka potrzeba nagramy kolejne materiały.
ROZPOCZYNAMY BUDOWĘ FREZARKI CNC!
ETAP 1 - Zrób to sam! Budowa frezarki CNC - konstrukcja
Budowę frezarki podzielimy na kilka wpisów i materiałów wideo.
W pierwszym etapie przedstawiamy Wam jak zbudować konstrukcję mechaniczną frezarki CNC.

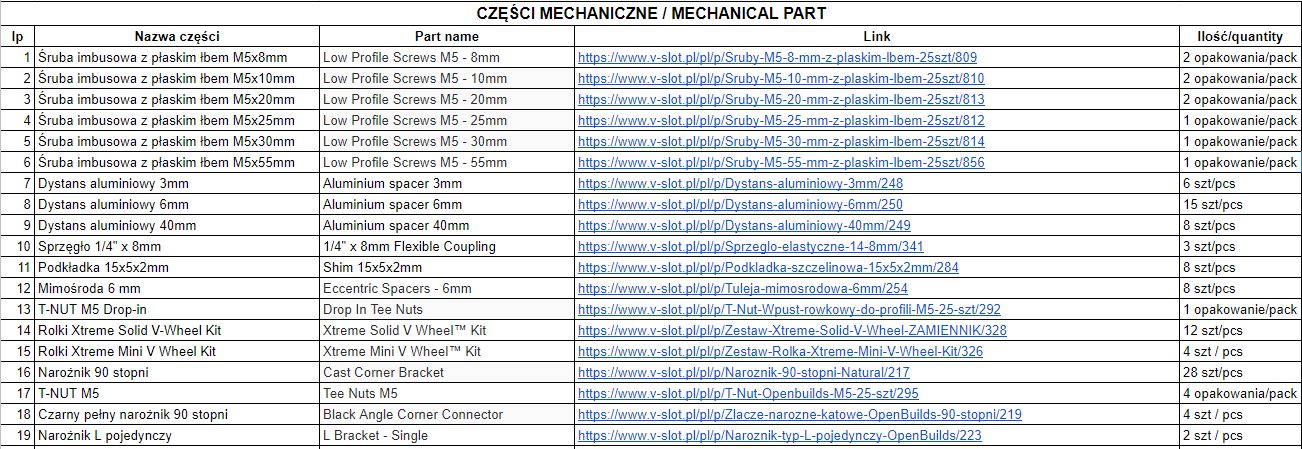

Do budowy konstrukcji potrzebne będą Wam częsci, które znajdziecie na liście części mechanicznych.
Czas budowy to ok. 4-8h
Trudność : 2.5/5
Budowę przedstawia materiał wideo na którym możecie zobaczyć :
- Jak zbudować ramę do frezarki CNC C-BEAM
- Jak zbudować prowadnice osi X/Y/Z
Materiał wideo przedstawia budowę m.in całej ramy frezarki, budowę poszczególnych wózków, instalację uchwytu wrzeciona, instalację śrub napędowych dla osi X/Y/Z i kilka innych.
Zapraszamy do zapoznania się z materiałem wideo.
WKRÓCE POJAWIĄ SIĘ DODATKOWE GRAFIKI I OPIS.
W etapie 2, który omówimy w kolejnym artykule zajmiemy się instalacją silników oraz całej elektroniki!
